肠衣灌装配套堵塞定位结构件

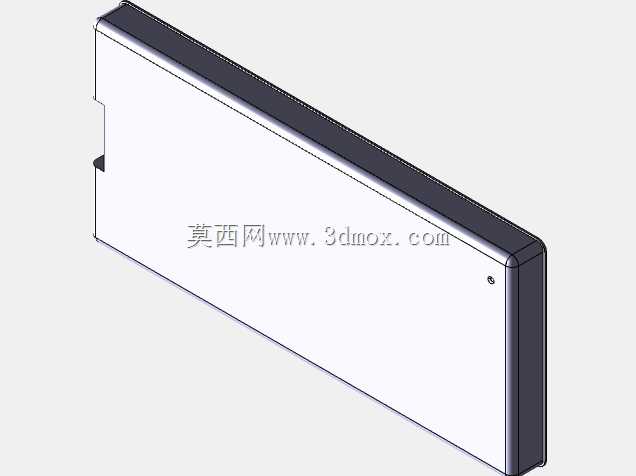

　　在肉制品深加工的肠类灌装生产环节，这类长条形堵塞构件是灌装工位配套的核心定位挡件，主要作用是在肠衣套设完成后封堵灌装管末端，同时为肠衣端部提供固定的支撑边界，避免灌装过程中肠衣受肉料挤压出现滑脱、漏料的问题。从结构形态来看，该构件采用薄型长方体主体设计，侧边做了小尺寸的缺口卡位结构，能够直接卡接在灌装管端部的定位槽内，不需要额外的紧固件就能完成快速装拆，适配生产线快速换产、清理的操作需求。

　　设计阶段首先考虑的是食品生产场景的清洁要求，整个构件外表面做了全圆弧过渡处理，没有尖锐的棱角和清洁死角，表面粗糙度控制在Ra0.8以下，能够避免肉料残留滋生细菌，也方便生产间隙的高压水冲洗和消毒作业。构件的厚度控制在12mm，整体长度适配常规口径天然肠衣、胶原蛋白肠衣的套设余量，安装后突出灌装管端面的距离刚好能压住肠衣捆扎位置，不会因为突出过长干涉肠衣的匀速进给，也不会因为突出过短导致捆扎位置固定不牢出现散漏。

　　从安装边界来看，构件侧边的卡位缺口尺寸和灌装管端的定位凸台做了间隙配合，单边间隙控制在0.1mm以内，既能够保证拆装时的顺畅度，又不会因为间隙过大导致灌装过程中构件出现晃动偏移。构件端面的小圆孔是定位销孔，安装时对准灌装管端的定位销插入，就能保证构件的安装角度完全一致，不会出现装偏导致的肠衣受力不均、灌装后肠体粗细不一致的问题。

　　实际生产应用中，这类堵塞件需要频繁拆装清理，因此结构设计上没有复杂的曲面和异形结构，整体加工工艺性好，采用食品级不锈钢板材线切割加工后再做表面抛光处理就能满足使用要求，加工成本低，备件更换方便。构件的边缘做了0.5mm的圆角倒钝处理，避免安装和清理过程中划伤操作人员，也不会刮破薄脆的天然肠衣，减少灌装过程中的肠衣破损率。

　　在灌装作业过程中，肉料从灌装管内挤出时会对堵塞件产生持续的轴向推力，因此构件的卡位缺口深度经过反复校核，能够承受常规灌装压力下的推力不脱落，同时在需要拆卸清理时，只需要用手轻推就能脱离卡位，不需要借助额外工具。针对不同口径的灌装管，这类堵塞件只需要调整主体宽度和卡位缺口的尺寸就能适配，结构通用性强，不需要重新做整体的结构设计，能够缩短不同规格灌装配件的开发周期。

　　从三维建模的角度来看，该构件的建模逻辑优先保证装配基准的准确性，首先以卡位缺口的贴合面作为装配基准面，再依次拉伸主体结构、倒圆角、加工定位销孔，所有尺寸都以实际装配的灌装管端尺寸为基准进行关联设计，后续调整规格时只需要修改对应的参数就能快速生成新的模型，不需要重新绘制草图。建模过程中特意规避了不必要的特征，减少模型的冗余面，方便后续导入装配体做干涉检查，也能快速导出工程图用于加工生产。
