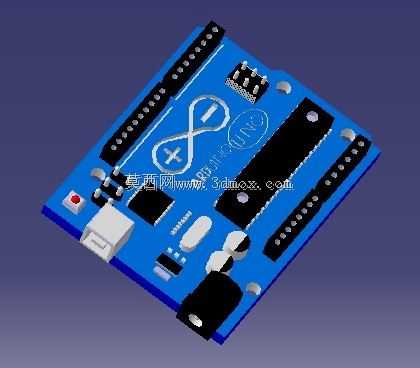

Arduino开源控制板卡三维结构设计

　　在嵌入式开发、小型智能装备搭建、教学实验平台搭建的场景里，这类控制板卡是核心的硬件载体，承担着信号采集、逻辑运算、执行机构驱动的核心作用，不管是桌面级小型机器人的运动控制、创客项目的原型验证，还是职业院校电子信息类专业的实操教学，都能看到这类板卡的应用。从结构设计层面来看，这块板卡采用标准双层PCB板作为基底，整体外形为规整矩形，板边预留了标准安装孔位，孔位间距匹配通用创客项目的安装支架尺寸，能够直接固定在亚克力支架、铝型材框架或者3D打印的设备外壳上，安装边界清晰，不需要额外做结构改制就能适配多数开源项目的安装需求。

　　板载接口的布局经过多轮迭代优化，两侧的排针接口沿板边平行排布，数字IO口、模拟输入口分区设置，接线时不会出现线缆交叉干涉的问题，USB接口布置在板卡短边侧，外接通讯线时不会遮挡周边接口，电源输入接口、复位按键的位置都预留了足够的操作空间，即便是在密集布线的设备舱内，也能顺利完成插拔、按键操作。板上的核心主控芯片、电源管理芯片、晶振、指示灯等元器件的排布遵循信号流向规律，电源回路与信号回路分区布置，减少信号串扰的同时，也给后期加装散热片、扩展屏蔽罩预留了足够空间，每个元器件的高度都做了适配，最高的元器件不超过排针的高度，叠放安装时不会出现顶碰问题。

　　设计过程中优先考虑了实际使用的便利性，板上的电源指示灯、状态指示灯布置在靠近板边的位置，设备运行状态可以直接通过目视观察，不需要额外外接显示模块；复位按键采用轻触式设计，按键行程适中，误触概率低，同时按键周边做了留白处理，戴防静电手套操作也能准确触发。从安装适配性来看，板卡的整体厚度控制在常规PCB加元器件的总厚度范围内，通用的塑料外壳、金属防护壳都能直接适配，排针的高度统一，外接扩展板时可以实现平稳叠装，不会出现倾斜、接触不良的问题。在小型智能巡检机器人的项目里，这块板卡可以直接对接超声波测距模块、红外避障传感器，通过预设的逻辑程序实现障碍物检测、路径调整的功能，板载的PWM输出口可以直接驱动小型直流减速电机，不需要额外加装驱动扩展板就能满足小型移动平台的运动控制需求；在教学实验场景中，规整的接口布局方便学员快速识别各个功能引脚，降低接线错误率，板上的丝印标识清晰，每个引脚的功能定义都直接标注在板面上，实操过程中不需要反复查阅引脚定义手册。

　　结构建模过程中，每一个元器件的外形尺寸、安装位置都严格按照实物测绘数据还原，排针的针脚间距、USB接口的插拔尺寸、安装孔的孔径公差都按照行业通用标准设置，导出的三维模型可以直接用于设备外壳的结构设计，做开孔避让、安装柱定位的时候不需要反复核对实物尺寸，能够有效缩短原型设备的开发周期。板卡的边角做了圆弧过渡处理，没有尖锐的直角毛刺，安装操作时不会划伤操作人员，也不会刮伤设备内部的连接线材；电源接口处做了加宽的铜箔走线建模还原，大电流供电时的载流能力有足够冗余，长时间运行也不会出现过热问题。
