多单元组合式电源变压器结构设计

　　在低压配电、工业控制板卡供电、小型机电设备电源适配场景中，这类多单元组合式的变压器磁芯组件是实现电压变换、电气隔离的核心承载结构，区别于传统一体式EI型或者环形变压器磁芯，该结构采用分段式独立单元拼接设计，每个单元对应独立的绕组绕制空间，可根据实际输出电压等级需求灵活调整单元数量，适配多组独立电压输出的供电场景，比如多通道工控电源、多回路信号隔离供电模块这类需要多路互不干扰电压输出的设备，能有效减少不同绕组间的电磁串扰，提升供电稳定性。

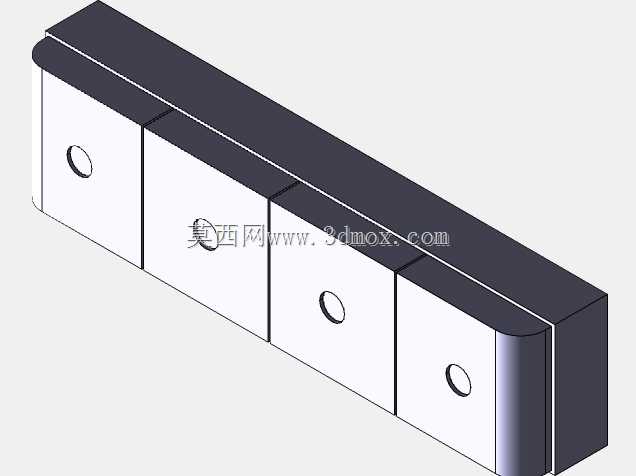

　　从结构设计逻辑来看，该磁芯组件采用长条形拼接布局，整体为长方体构型，端部做圆弧过渡处理，既可以减少磁芯边角的应力集中，避免绕制绕组或者安装过程中磕碰造成磁芯碎裂，也能缩减整体安装占用的边角空间，提升机柜内部的空间利用率。每个独立磁芯单元侧面预留的圆形定位孔，是用于绕组骨架的定位销穿装固定，在绕制漆包线绕组时，骨架可以通过定位孔与磁芯单元保持精准同轴度，避免绕组绕制过程中出现偏移、松垮的问题，同时在后期灌封绝缘工序中，定位结构也能保证绕组与磁芯之间的相对位置固定，不会因为灌封胶的流动出现位移。

　　安装边界方面，该磁芯组件的底面为全平面设计，可直接贴合安装在电源模块的金属散热基板上，磁芯工作时产生的铁损热量可以通过平面接触直接传导到散热基板，无需额外加装绝缘导热垫就能实现较好的热传导效果，相比传统带安装脚的磁芯结构，减少了接触热阻，能降低长时间满负载工作时的磁芯温升。相邻磁芯单元之间的拼接面采用高精度平面研磨处理，拼接后的磁路气隙控制在极小范围内，能有效降低磁阻，减少空载电流，提升变压器的转换效率，同时分段式结构也方便针对不同输出功率的需求，调整磁芯单元的叠厚，不需要重新开模制作整体磁芯，能缩短小批量定制电源的开发周期。

　　在实际设备装配场景中，这类组合式磁芯结构可以适配自动化绕线设备的批量生产需求，每个独立单元可单独完成绕组绕制、绝缘层包裹、引脚焊接工序后再进行拼接组装，相比整体式磁芯绕线时需要避让相邻结构的问题，分段单元的绕线操作空间更大，能提升绕线工序的良率，减少漆包线绝缘层被磁芯边角刮破的风险。磁芯顶部的长条压合面是用于安装固定压条，组装完成后通过横跨所有单元的绝缘压条将所有磁芯单元与绕组骨架压紧固定，可承受设备运输、运行过程中的振动冲击，避免磁芯单元之间出现拼接缝隙变大、绕组松动的问题，保证长期使用过程中磁路参数的稳定性。针对不同的应用场景，该结构还可以通过调整单元数量来适配不同的功率等级，比如四个单元的结构可适配总功率100-150W的多路输出电源，减少两个单元即可适配50-80W的小功率供电需求，通用化的单元结构能大幅降低磁芯的备料种类，减少生产端的物料管理成本。在绝缘设计上，每个磁芯单元与绕组之间预留了均匀的绝缘间隙，可满足安规标准中初级与次级绕组、绕组与磁芯之间的电气间隙要求，不需要额外增加绝缘挡片就能满足基础的绝缘耐压要求，简化了组装工序。
