电源变压器用PCB防护钣金折弯结构件

　　在中小功率电源变压器的整机装配环节里，PCB板的边缘防护与安装定位一直是容易被忽略却直接影响整机可靠性的细节，这款折弯成型的钣金结构件，正是针对电源变压器内置PCB的防护需求设计的配套构件。从实际应用场景来看，这类结构件多用于开放式电源变压器的组装工序，安装在变压器绕组与外接PCB的衔接位置，一方面隔开PCB板边缘的裸露焊盘与变压器的金属铁芯、绕组固定件，避免运输、装配过程中出现焊盘剐蹭脱落、绝缘层破损导致的短路风险，另一方面也能为PCB板提供侧向的安装支撑，减少设备运行过程中振动带来的PCB板形变，避免板上贴片元件出现虚焊脱落的问题。

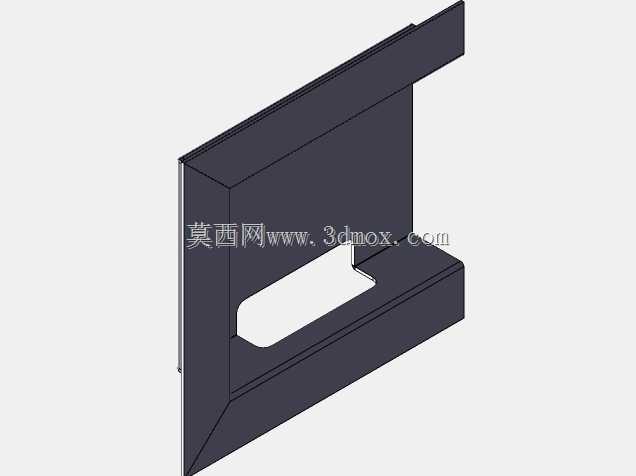

　　从结构设计思路来看，整个构件采用单块钣金折弯成型，没有额外的拼接焊缝或者紧固件连接，整体呈L型的主体结构，垂直方向的长折边高度刚好匹配常规电源变压器PCB的安装高度，折边边缘做了向内的小翻边处理，既可以提升整个构件的结构刚性，避免钣金薄料出现边缘变形，也能消除钣金剪切后的锐边，防止装配时划伤操作人员的手部或者PCB表面的阻焊层。构件中部开设的异形镂空槽，位置刚好对应PCB板上的接线端子排或者大尺寸电解电容的凸起位置，安装时不需要额外调整元件位置就能直接对位，不会出现结构件与板上元件干涉的问题，同时镂空设计也能减少钣金材料的用量，降低构件自重，还能给PCB板上的发热元件留出一定的空气对流空间，避免局部热量堆积影响元件寿命。

　　从安装边界的尺寸适配来看，水平方向的短折边宽度与常规EI型、CD型电源变压器的底座安装边宽度匹配，折边上预留的安装孔位可以直接对齐变压器底座上的原有固定螺孔，不需要在变压器底座上额外打孔加工，装配时可以和变压器底座的固定螺丝共用安装点位，减少装配工序的零件数量。垂直折边的长度覆盖PCB板从接线端到元件排布区的三分之二长度，刚好挡住PCB板上最容易被剐蹭的边缘焊盘区域，不会遮挡PCB板上的核心元件排布区，方便后期检修时直接观察元件状态，不需要拆卸整个防护件就能完成常规的电压测量、元件更换操作。

　　实际使用中，这类钣金防护件的折弯公差控制在±0.1mm范围内，安装后与PCB板之间预留1mm的安全间隙，既不会因为间隙过大导致防护失效，也不会因为间隙过小挤压PCB板导致板体弯曲。构件表面采用哑光喷塑处理，绝缘性能满足电气设备的安规要求，不会因为金属构件导电带来额外的安全隐患，同时喷塑层的耐摩擦性能较好，多次拆装也不会出现表层脱落生锈的问题，适配电源变压器长期在常规工业环境下的使用需求。不同于通用型的PCB防护支架，这款结构件的折弯角度、镂空位置、安装孔位都是针对对应型号电源变压器的PCB尺寸定制设计，不需要现场进行二次裁剪折弯，拿到零件就可以直接完成装配，能够有效提升电源变压器的整机组装效率，降低装配过程中的零件不良率。
