带延伸定位结构的订书机三维设计作品

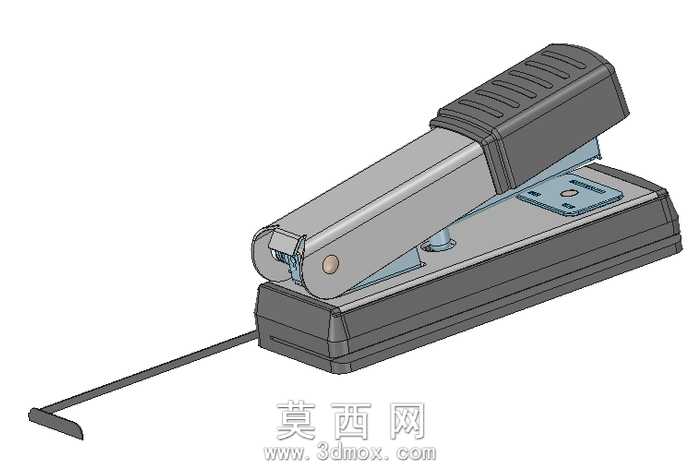

本作品为兼具订书与打孔功能的桌面装订工具三维建模成果，建模过程围绕日常办公装订的实际使用场景展开，完整还原了工具的全组件结构与操作逻辑。建模阶段优先梳理产品的运动链路：从按压端的防滑上盖开始，依次完成杠杆传动臂、钉道组件、冲压钉头、底座承托结构、延伸定位标尺的独立建模，各部件的装配间隙严格参照实物操作的活动余量设置，确保虚拟装配后可完整模拟按压下压、钉针冲压、订书钉弯折成型、标尺抽拉定位的全流程动作，不会出现结构干涉、穿模错位的问题。材质渲染阶段针对不同部件的使用特性做了区分设置：上盖与底座的握持区域采用哑光深灰硬质塑料材质，表面添加细密的横向防滑纹理，还原日常使用时的防滑触感；中部传动臂与钉道采用磨砂银灰色金属材质，模拟冷轧钢冲压成型的金属质感，边缘做微小的圆角钝化处理，还原五金冲压件的真实加工细节；底座的钉槽成型区域做亮面金属处理，与周边塑料材质形成清晰的视觉区分；延伸拉出的定位标尺采用薄金属片材质，边缘做轻微的倒角处理，还原抽拉式定位结构的轻薄质感。设计思路上，这款作品没有采用常规订书机的封闭底座设计，而是额外增加了可抽拉的长条形定位标尺，能够满足中缝装订、远距离定点装订的特殊需求，同时在钉头区域预留了可替换的打孔模块安装位，可通过简单更换冲压头实现单孔打孔功能，兼顾两种常用桌面装订需求。建模过程中对所有活动连接点做了结构还原，比如上盖与传动臂的铰接转轴、底座与钉道的支撑弹簧位、标尺与底座的滑动卡槽，都按照真实机械连接的结构做了细节刻画，没有省略核心的功能结构，虽然作品标注为概念设计，但核心的杠杆传动、冲压成型结构完全符合机械力学逻辑，仅部分细节结构做了简化处理，整体模型可用于产品结构演示、办公文具类设计参考、三维装配教学演示等场景，完整呈现了小型桌面装订工具的结构设计逻辑与材质表现效果。
