NEMA17标准步进电机三维结构设计

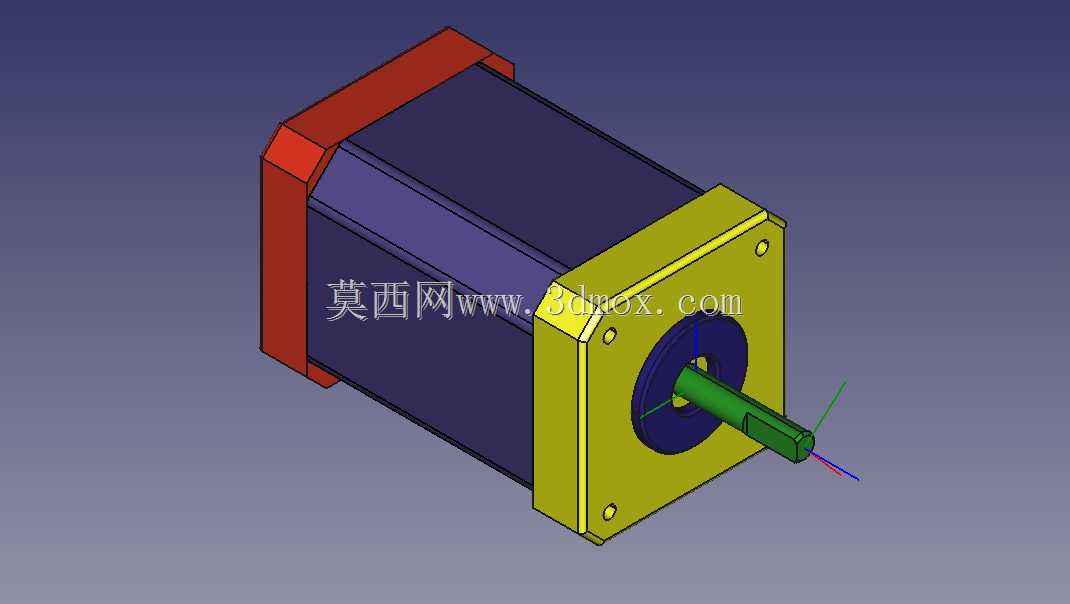

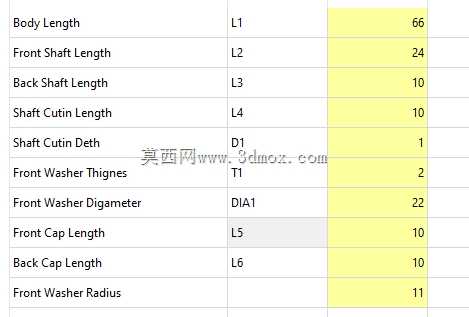

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是应用占比极高的动力元件，这类电机的安装法兰尺寸遵循统一的行业标准，能适配绝大多数现成的安装支座、同步轮、联轴器配件，省去了定制转接结构的额外成本。做这类电机的三维建模时，首先要卡死的就是安装边界的尺寸公差，法兰端的四个安装孔位中心距必须严格对应42mm的标准值，孔的直径要适配常用的M3安装螺丝，输出轴的直径、轴伸长度、轴上的平键槽尺寸都要和市面通用配件匹配，不然模型导入装配体后很容易出现安装干涉，没法直接用来做结构校验。

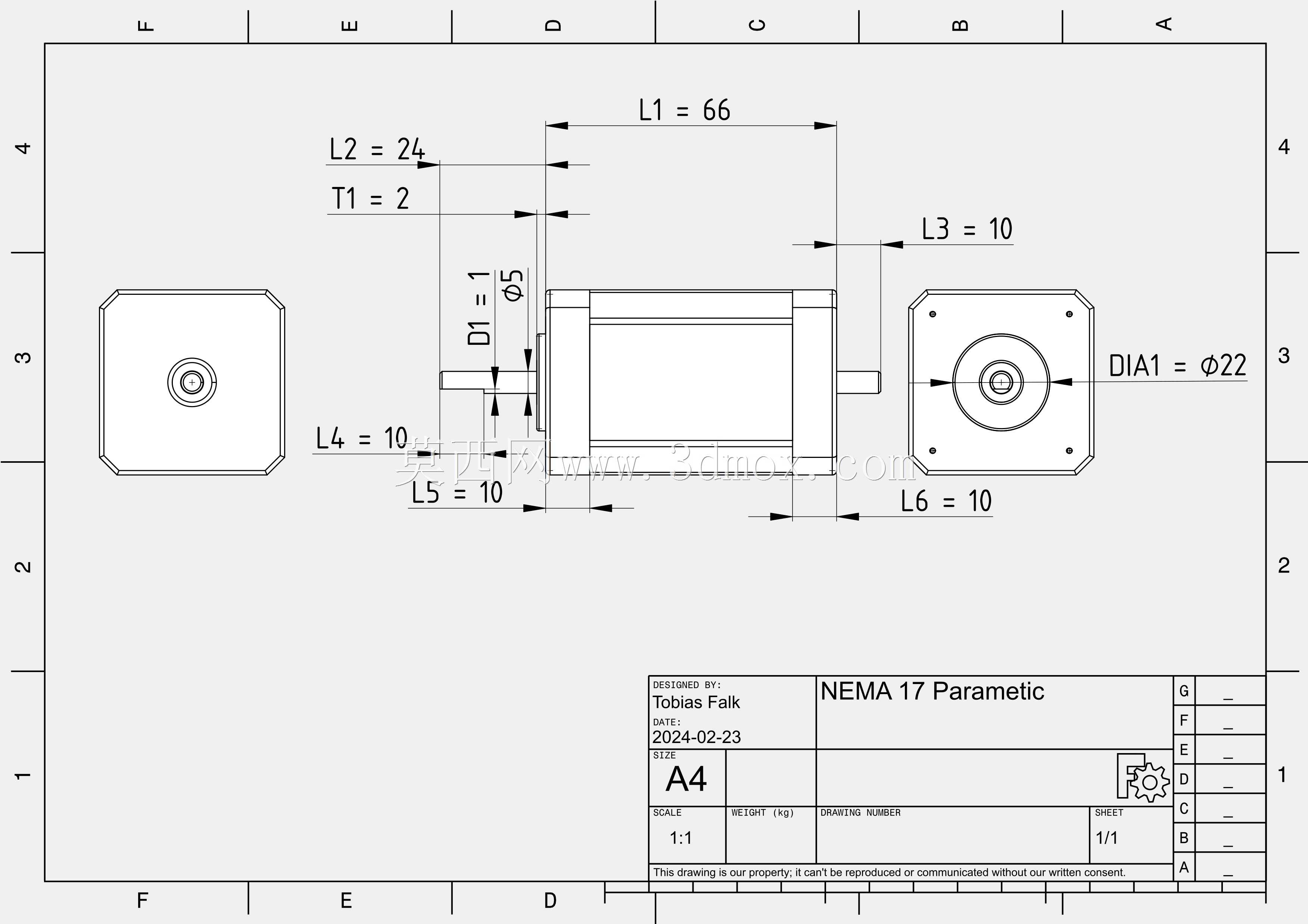

　　从结构设计的逻辑来看，这类电机的主体分为定子壳体、前端法兰、后端盖、输出轴几个核心部分，建模时要把各个部件的装配间隙考虑进去，比如定子绕组的封装壳体和前后端盖的配合止口，要留出合理的装配公差，不能把配合面做成完全零间隙的理想状态，实际生产中端盖和壳体是过盈配合加螺丝锁紧，三维模型里要把止口的搭接长度做出来，方便后续做工程图的时候标注形位公差。输出轴部分要注意轴肩的定位尺寸，轴伸出来的长度不能过长，不然装联轴器的时候会顶到电机端盖的轴承位，也不能过短导致联轴器锁紧后压不住轴，出现传动打滑的问题。

　　实际选型应用的时候，这类电机通常搭配同步带或者滚珠丝杠使用，把旋转运动转化为直线运动，驱动运动平台做精准的位移控制，所以建模的时候除了本体结构，还要考虑外接配件的安装空间，比如电机尾部如果要加装编码器，就要预留出足够的轴向长度，前端输出轴周围要留出联轴器、同步轮的安装操作空间，不能让法兰周围的凸台结构挡住扳手的操作位置。很多新手做这类电机模型的时候，容易忽略壳体上的散热筋结构，实际上小功率步进电机在持续运行时的发热量不小，壳体表面的轴向散热筋能增加和空气的接触面积，提升自然散热的效率，建模时要把散热筋的高度、厚度、间距做的符合实际产品的比例，不能随意简化成光溜溜的圆柱壳体，不然做热仿真分析的时候结果会和实际情况偏差很大。

　　从装配校验的角度来说，这个模型可以直接导入到小型设备的整体装配体里，用来检查电机和周围安装板、走线槽、传动部件的位置关系，比如安装电机的时候，法兰面和安装板的贴合度要保证，螺丝孔的对位要准确，电机本体的外径不能和旁边的导轨、拖链产生运动干涉，尤其是设备做Z轴升降的时候，电机随动过程中要全程和周边结构保留足够的安全间隙。另外电机的出线方向也要在建模时体现出来，动力线和编码器线的出线位置要预留走线空间，避免实际装配时线缆被挤压弯折，影响使用寿命。

　　这类标准规格电机的三维模型，核心价值不是做外观展示，而是给结构设计人员提供准确的安装参考，不用反复去查样本手册核对尺寸，直接把模型调入装配体就能完成布局设计，大幅缩短设备开发的前期选型校验时间。建模时还要注意前端法兰的轴承室位置，轴承的安装位要和输出轴的轴径匹配，轴承的厚度要对应标准深沟球轴承的尺寸，这样后续如果要做电机的拆解动画或者运动仿真，能真实还原转子的转动约束，不会出现轴和端盖错位的穿模问题。后端盖的结构要考虑和壳体的锁紧螺丝位置，螺丝孔不能和定子内部的绕组结构产生干涉，端盖上的轴承定位台阶要和前端轴承室保持同轴度，不然电机转动时会出现轴跳动过大的问题，影响传动精度。
