民用小型设备配套单相交流电机结构

　　做小型民用动力设备配套选型的时候，单相交流电机是绕不开的核心部件，这类电机不需要三相供电条件，直接接入民用220V交流市电就能运行，适配场景非常广，从农户家里的小型面粉加工机、庭院取水的自吸水泵，到小型木工台锯、农副产品加工的小型输送设备，甚至部分家用小型农机的动力端，都能看到这类电机的身影。这次建模的时候，首先要考虑的是实际安装的边界问题，这类民用小电机的安装脚位是有通用适配规范的，底脚的安装孔距要匹配常见的小型设备安装基座尺寸，不能随意设定孔位，不然做出来的模型导入装配体的时候，会出现和现有安装位对不上的问题，轴伸端的直径、键槽尺寸也要符合通用小功率电机的标准，方便后续配套皮带轮、联轴器这些标准传动件，不用额外做非标适配。

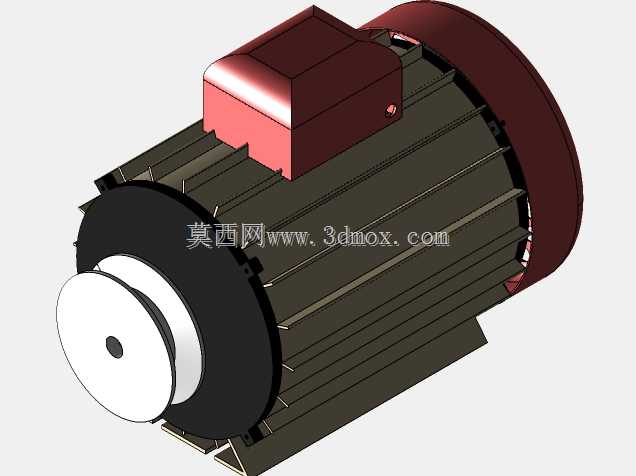

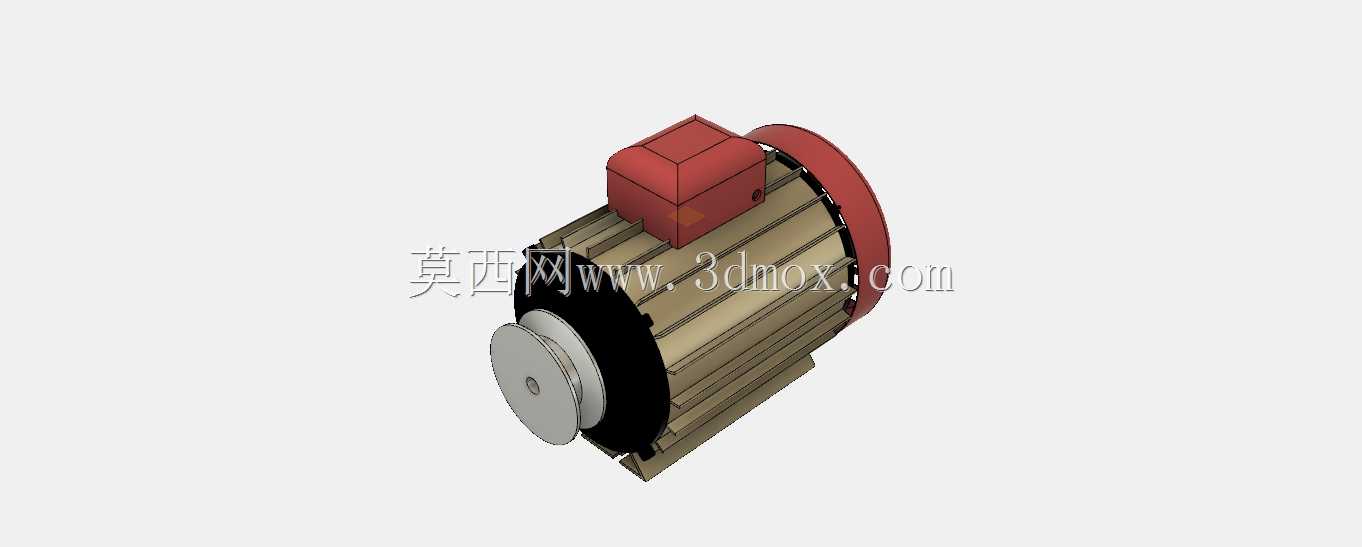

　　从结构设计的逻辑来看，这类单相电机和工业三相电机的区别点，首先是顶部的接线盒结构，因为要配套启动电容的安装空间，接线盒的腔体尺寸要能容纳电容端子和接线端子排，不能像小功率三相电机那样做扁小的接线盒，模型里顶部凸起的红色接线盒部分，就是预留的电容安装腔体，接线盒的出线孔位置做在侧面，方便现场布线的时候走软管或者穿线管，避免线缆弯折角度过大影响绝缘寿命。机身的散热筋结构是沿着轴向排布的，这类电机一般是封闭自扇冷结构，后端的风罩里面藏着散热风叶，电机运行的时候风叶跟着转子转动，顺着散热筋的沟槽把热量带出去，建模的时候散热筋的厚度、间距不能随便做，间距太小容易积灰积絮，尤其是用在面粉加工这类多粉尘的场景，散热筋缝隙堵了会直接影响散热效率，导致电机温升过高烧坏绕组，间距太大的话散热面积不够，也达不到设计的散热要求，所以筋条的高度、厚度、间距都是按照小功率单相电机的常规散热需求来设定的，保证模型的结构参数和实际产品的工程逻辑一致。

　　前端的端盖部分，采用的是止口定位结构，端盖和机座的配合止口要做同轴度的约束，建模的时候要把配合面的公差逻辑考虑进去，虽然三维模型不用标注公差，但是结构上要预留出轴承室的位置，前端盖的轴承室要匹配对应功率的深沟球轴承尺寸，保证转子转动的时候不会出现扫膛的问题。轴伸端的皮带轮安装位做了轴肩定位，安装皮带轮的时候靠轴肩定位轴向位置，不用额外调整安装深度，现场装配的时候能省很多事，轴端的螺纹孔是用来装锁紧挡片的，避免电机启动、正反转切换的时候皮带轮窜动脱落。后端的红色风罩是薄钢板冲压结构，建模的时候做了均匀的通风孔，通风孔的大小既要保证通风量，又要防止手指或者杂物误碰内部的旋转风叶，符合电气设备的安全防护要求。

　　实际选型搭配的时候，这类电机的安装方式除了底脚卧式安装，也可以通过调整端盖的结构改成法兰立式安装，不过民用场景里绝大多数还是卧式底脚安装，所以模型里的底脚做了加厚处理，因为这类电机经常用在有振动的设备上，比如小型面粉机、小型粉碎机，运行的时候振动不小，底脚厚度不够的话长期运行容易出现底脚断裂的问题，安装孔的位置也做了沉台，安装螺栓的时候螺栓头不会凸出来，保证电机安装的时候底面能完全贴紧设备基座，不会出现安装翘曲的问题，要是安装的时候电机底面和基座之间有间隙，拧紧螺栓的时候很容易把机座拉变形，导致端盖同轴度偏差，转子转动卡滞，所以这些安装细节在建模的时候都要还原到位，不能只做个外观样子。

　　从应用场景的适配性来说，这类电机的启动扭矩不需要特别大，但是要能适应带载启动的情况，比如水泵启动的时候要克服水的阻力，面粉机启动的时候磨腔里可能有残留的物料，所以结构上启动绕组的位置、电容的安装空间都在接线盒部分做了预留，模型虽然是外观加主体结构的建模，但是内部腔体的尺寸是按照实际单相电机的结构比例来做的，后续如果要做深化设计，拆分内部的定子、转子、绕组、启动电容这些部件，不需要调整外部机座的尺寸，直接在现有腔体里装配内部零件就行。机身的表面涂装一般是采用工业防锈漆，模型里的机座部分做的是金属质感的漆面效果，接线盒和风罩做的是红色涂装，和实际工业产品的配色一致，方便在装配体里快速识别部件。

　　很多刚入行的结构工程师做这类电机模型的时候，容易忽略安装边界的问题，比如把底脚的安装孔距做的太随意，或者轴伸长度不符合标准，导致后续做设备整体装配的时候，电机和传动部件的位置对不上，要么皮带张紧度不对，要么联轴器偏心，所以建模的时候首先要把安装相关的尺寸作为优先约束项，再去做外观的细节，比如散热筋的倒角、接线盒的安装螺丝位、风罩的卡扣结构这些细节，都是在保证安装尺寸准确的基础上再添加的，这样做出来的模型不是只能看的外观件，是能直接用到设备选型、装配干涉检查、工程出图环节的实用模型。另外还要考虑电机的维护空间，比如接线盒的盖子打开角度，要能保证不用拆电机就能完成接线操作，后端风罩的拆卸空间也要预留，后续清理散热风道、更换轴承的时候，不用把整个电机从设备上拆下来就能操作，这些维护相关的结构细节，在建模的时候也都做了对应的还原，保证模型和实际工程应用的需求匹配。
