16吨负载旋转重载翻转设备结构

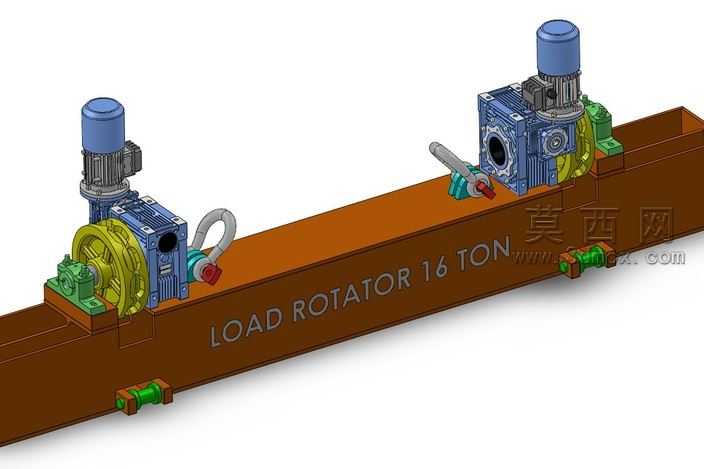

本模型为16吨级负载旋转设备的完整三维结构，采用SolidWorks完成全参数化建模，所有零部件均按照实际工业加工标准构建装配约束，整体渲染采用写实工业材质表现，清晰呈现各部件的装配关系与功能逻辑。模型主体采用厚重的H型焊接承载梁作为核心承载基体，梁体表面做氧化棕褐色金属材质处理，表面蚀刻的载荷标识清晰明确，直观体现设备的额定承载能力。驱动端采用对称双驱动布局，每套驱动单元由立式制动电机、蜗轮蜗杆减速机、输出端连接法兰组成，电机外壳做灰蓝色铸铁材质表现，减速机端盖、散热筋结构细节完整，蜗轮传动部分采用半透明剖视视角呈现内部啮合结构，黄色蜗轮齿面、绿色蜗杆端盖的材质区分明确，直观展示减速增扭的传动路径。梁体上配套设置有手动锁紧机构、行程限位组件、工件装夹定位座，手动操作手柄做防滑金属纹理处理，限位阀块采用蓝红配色区分进出油/气接口，装夹座采用可调式螺栓连接结构，可适配不同规格的重载工件装夹需求。建模过程中严格遵循重载设备的设计逻辑，首先根据16吨的额定载荷计算承载梁的截面尺寸与壁厚，校核焊接结构的抗弯抗扭强度，确保基体承载安全系数满足工业使用要求；其次匹配驱动系统参数，根据工件旋转所需的扭矩、转速选择对应规格的蜗轮蜗杆减速机，计算电机功率与制动扭矩，保证重载旋转过程的平稳性与停止位置的准确性；最后细化辅助功能部件，设计手动应急锁紧结构，在断电或故障状态下可通过手动操作锁定旋转位置，避免负载下坠或自转引发安全事故，同时在梁体两端设置可调式支撑脚座，可根据安装地面的平整度调整设备水平度，保证设备运行的稳定性。所有配合面均按照机械加工公差设置装配间隙，螺栓、轴承、密封件等标准件均采用实际标准件模型调用，整体模型可直接用于工程出图、装配指导、运动仿真验证，完整还原了重载负载旋转设备的设计思路与结构细节。
