民用燃气计量隔膜式煤气表结构设计

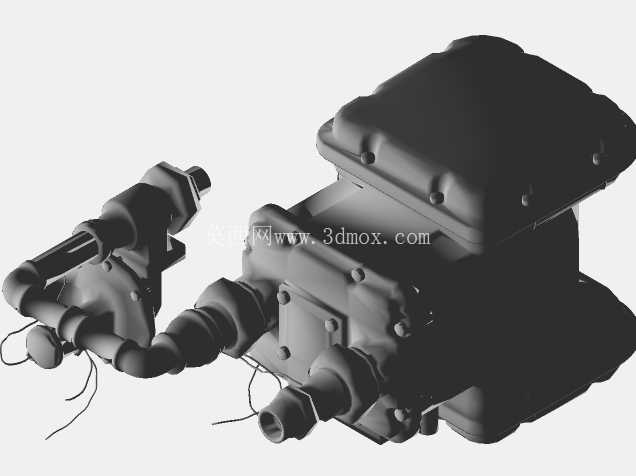

　　日常接触的民用燃气计量场景里，这类膜式煤气表是管网终端计量的核心部件，不管是老旧小区的燃气改造，还是新建住宅的燃气配套，都能看到这类设备的安装身影，它直接对接入户燃气管道，承担着燃气使用量的精准计量职能，是燃气供应方和用户之间贸易结算的核心计量依据，计量精度直接关系到供需双方的切身利益，所以结构设计上的可靠性、计量稳定性是首要考量的指标。从结构设计逻辑来看，这类煤气表采用的是柔性隔膜计量腔结构，内部通过两个可往复形变的计量隔膜将腔体分隔成固定容积的计量室，依靠燃气进出形成的压差推动隔膜往复运动，再通过联动的曲柄连杆机构将直线往复运动转化为旋转运动，最终带动计数机构完成气量累计，这种机械计量结构不需要外接电源，依靠燃气自身的压力差就能驱动，在民用低压燃气管网的工况下稳定性极强，长期使用的计量漂移量能控制在国标允许的误差范围内。外形结构上，整体采用上壳体下腔体的分体式压铸结构，上壳体内部容纳计数传动机构，做了完全的密封处理，避免燃气泄漏进入计数腔，下腔体是核心的计量单元，外部预留的三个管路接口分别对应进气口、出气口以及工况适配的旁通接口？不对，仔细看结构，两个侧置的带外螺纹的接口是标准的入户管对接端，接口尺寸匹配民用燃气常用的DN15、DN20镀锌管或者不锈钢波纹管的安装规范，接口处的密封结构采用端面橡胶圈密封，安装时只需要将管路对准接口拧紧，就能达到燃气级别的密封要求，不需要额外做复杂的密封处理。

　　安装边界上，这类表具的安装需要预留足够的操作空间，首先是水平安装的基准面要求，必须保证表具处于水平状态，倾斜角度不能超过3度，否则会导致内部隔膜受力不均，长期运行会出现计量偏差甚至隔膜卡滞的问题；其次是管路对接的同轴度要求，进气和出气管路的安装错位量不能超过2mm，强行对接会导致表体接口处产生内应力，长期使用可能出现接口开裂泄漏的风险；另外表具周围需要预留至少10cm的操作空间，方便后期的抄表、检修以及更换操作，不能将表具完全封闭在密闭的柜体里，必须保证通风，避免燃气泄漏后积聚产生安全隐患。从功能特性上来说，这类膜式煤气表的计量量程范围很宽，民用场景下的小流量用气比如燃气灶单独工作，到大流量用气比如燃气热水器、壁挂炉同时工作，都能保证计量精度，不会出现小流量不计数、大流量过载的问题；壳体外部的涂层采用户外级的喷塑处理，不管是安装在厨房内还是楼道的公用表箱里，都能抵御潮湿、油烟的腐蚀，长期使用不会出现壳体锈蚀的问题；内部的传动构件采用耐磨的工程塑料和铜质构件组合，不需要额外加注润滑油，设计使用寿命能达到民用燃气表的强制更换年限要求，期间不需要拆解维护。

　　设计过程中需要重点考量的还有安全防护结构，比如表体的超压泄压结构，当下游管路出现异常压力升高时，内置的泄压阀会自动开启泄压，避免表体内部压力过高导致壳体破裂；另外还有防反向通气的结构，避免用户私接管路反向通气导致计数倒转，保证计量的公正性。很多结构设计人员在做燃气配套设备建模的时候，容易忽略表具的安装公差预留，比如接口的螺纹长度、表体的固定孔位间距，这些尺寸都是有严格的行业规范约束的，固定孔位的间距要匹配通用的表具安装支架尺寸，不需要额外定制支架就能直接安装，降低现场施工的难度。还有表体顶部的计数窗位置，设计时要保证计数窗处于便于观察的高度，安装后数字盘的朝向要正对抄表人员的视线方向，避免出现角度倾斜导致读数困难的问题。

　　另外，这类表具的进出气方向是有明确标识的，建模的时候要在接口位置做清晰的流向标记，避免现场安装时接反管路，导致计量失效。从三维建模的角度来说，做这类表具的结构设计，首先要还原内部隔膜的运动行程，验证联动机构的运动干涉问题，确保隔膜在全行程运动过程中不会和腔体内壁产生摩擦，连杆机构的运动轨迹不会出现卡滞点；其次是壳体的壁厚设计，压铸铝合金的壳体壁厚要均匀，避免出现壁厚突变导致压铸时产生气孔、缩松等缺陷，影响壳体的密封性能；接口处的螺纹要采用标准的管螺纹设计，保证和通用管路配件的互换性，不能做自定义的螺纹规格，否则会导致现场安装无法对接。很多新手建模的时候容易把表体的圆角做的过于尖锐，实际上这类民用燃气设备的外部棱角都做了大圆角处理，一方面是压铸工艺的要求，避免尖角处出现应力集中，另一方面是安装和检修的时候避免划伤操作人员，符合民用设备的安全设计规范。还有表体外部的固定螺栓位置，要均匀分布在上下壳体的结合面上，保证密封胶圈的压紧力均匀，不会出现局部压紧力不足导致的燃气泄漏问题，螺栓的规格采用标准的不锈钢螺栓，避免长期使用出现锈蚀无法拆解的问题。
