雅马哈电动自行车电源连接插头结构

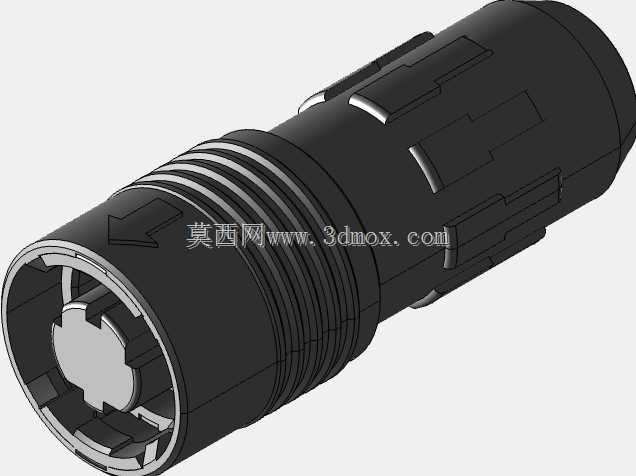

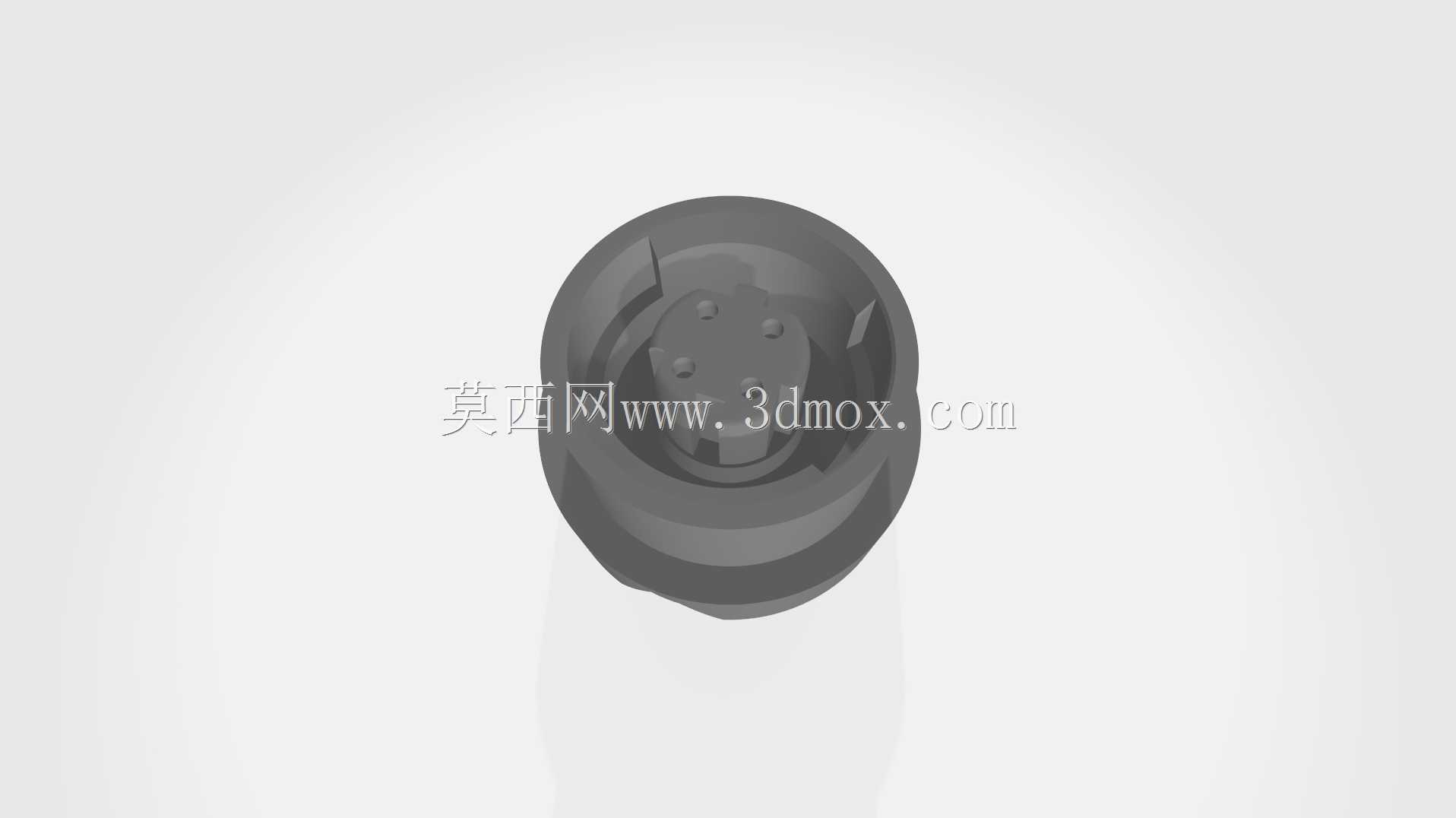

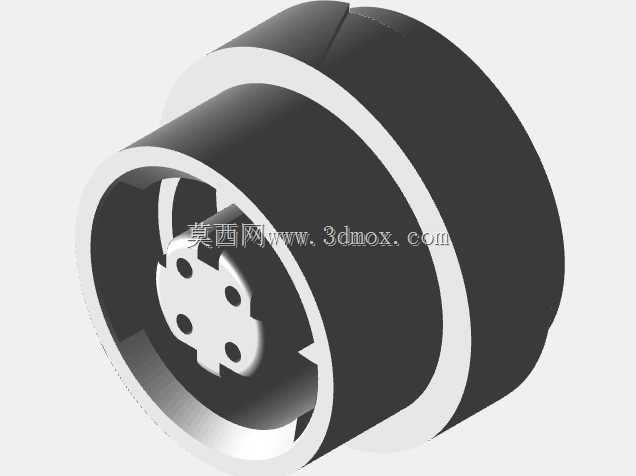

　　先看外形与安装边界，整体采用圆柱式嵌套结构，外径控制在常规电动自行车线束接插件的通用安装尺寸范围内，外壳采用带径向定位凸台的阶梯圆柱设计，安装时可以直接卡入线束护套的对应卡槽，不需要额外打胶固定就能避免车辆行驶过程中插头受震动出现径向转动、松脱的问题；插头端面的接触端采用四孔对称排布的插针孔位，中心设置十字形定位隔筋，插合时可以实现盲插对位，就算是维修时在车体内狭窄空间操作，不需要目视对位也能顺利插合，不会出现插针歪折、孔位错配的问题。日常接触两轮电动代步车的电气系统维护、改装作业时，电源回路的接插部件往往是容易被忽略但直接影响整车供电可靠性的核心小件，这次拆解复刻的这款雅马哈电动自行车配套Stecker插头，就是针对两轮车颠簸工况、户外使用环境做了针对性结构优化的接插元件。从实际装车场景来看，这类插头主要承担电池包与整车线束、控制器供电回路的物理连接与电流导通作用，区别于普通民用低压接插件，它的结构设计完全围绕两轮车的使用痛点展开。

　　从功能特性上看，圆柱外壳的双层嵌套结构在插合后会形成两道环形密封接触面，配合线束端的橡胶密封圈，可以阻挡雨天骑行时的雨水飞溅、日常骑行时的路面扬尘进入接触腔，避免接插件出现氧化锈蚀、接触电阻升高的问题，这一点对于常年在户外使用的电动自行车来说尤为关键——很多老款电动自行车出现的供电断断续续、电池接头发热问题，本质上都是接插件密封不足导致触点氧化引发的。设计思路上，这款插头没有采用消费类电子接插件常见的薄壁卡扣结构，而是在外壳外侧设置了整圈的防滑滚花结构，插拔时可以提供足够的摩擦力，同时外壳壁厚做了加厚处理，就算维修时反复插拔、甚至不小心用工具撬动，也不会出现外壳开裂、卡扣断裂的问题；内部的插针固定基座采用耐高温绝缘材质，大电流持续导通时的热量可以通过基座均匀散出，不会出现局部过热导致基座融化、插针错位的问题。

　　在实际维修替换场景中，这类原厂结构的接插件尺寸精度直接决定了替换后的适配性，建模时严格还原了插针孔位的中心距、端面隔筋的倒角尺寸、外壳定位凸台的宽度与深度，不管是做配件开模复刻，还是维修时做接插件替换的适配校核，都可以直接参考模型的尺寸边界做匹配，不需要反复测量旧件尺寸。另外值得注意的是，插头尾部的线束进线口做了锥形过渡设计，线束套入热缩管或者橡胶护套后可以和进线口完全贴合，避免线束在插头根部反复弯折出现线芯断裂的问题——这也是很多非原厂副厂接插件容易忽略的细节，副厂件往往只做外形的大致模仿，进线口没有做过渡圆弧，车辆行驶过程中线束随车身震动反复弯折，用不了几个月就会出现线芯折断、供电断路的故障。

　　从整车电气匹配的角度看，这款插头的接触电阻设计控制在毫欧级，完全匹配电动自行车电池包的持续放电电流需求，不会出现接插件压降低导致的动力输出不足问题，同时插合后的保持力经过针对性设计，正常骑行震动不会松脱，维修拆卸时又不需要太大的力度就能拔下，兼顾了连接可靠性与维修便利性。建模过程中对外壳的分模线位置、内部基座的卡扣固定结构都做了1:1还原，没有做简化处理，不管是做结构受力分析，还是做接插件的国产化替代设计，都可以直接基于这个模型做结构优化调整，比如针对更高功率的电助力车型，可以在原有孔位基础上调整插针直径，不需要改动外部安装尺寸就能实现升级兼容。
