车床主齿轮传动箱结构三维设计

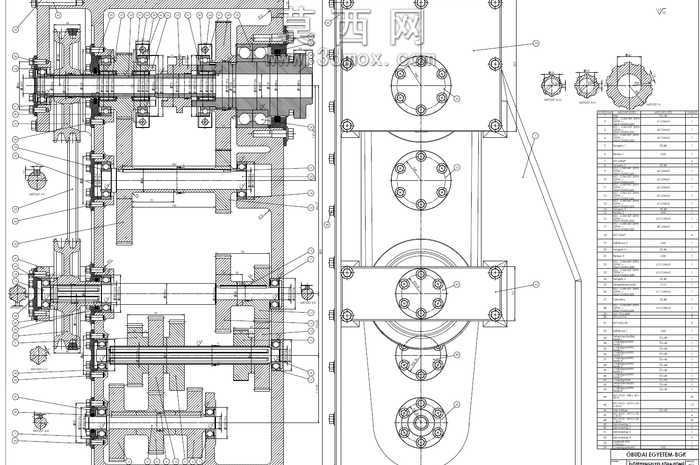

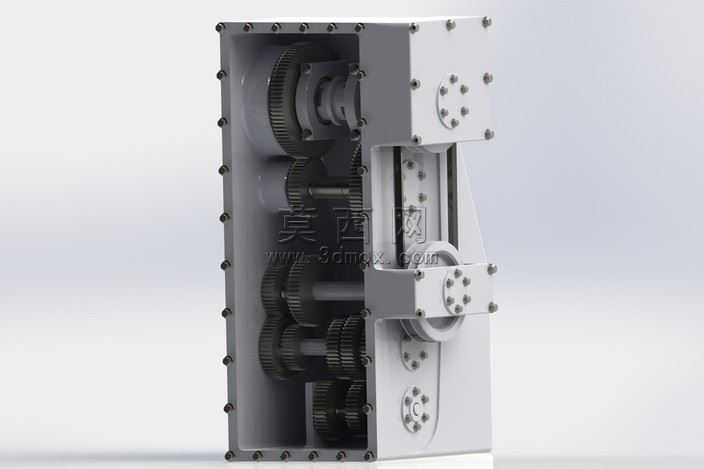

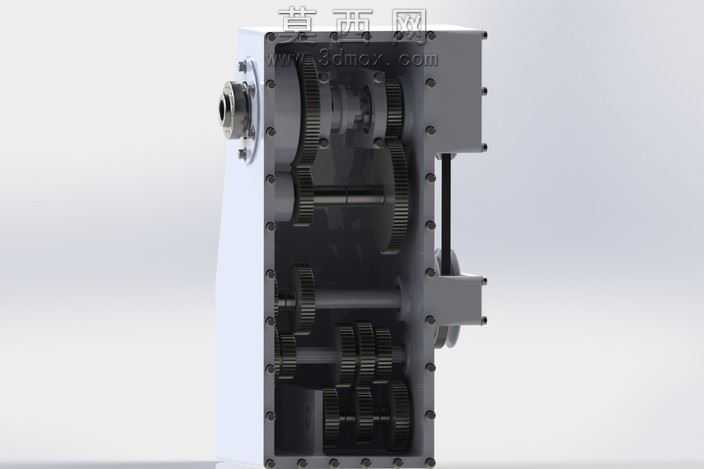

本作品为车床主齿轮传动系统的三维结构设计，整体采用箱体式封闭布局，在三维建模过程中严格遵循机械传动设计的公差配合规范，首先完成箱体基体的建模，对箱体上的轴承安装孔、轴系定位面、紧固件连接孔位进行精准的参数化绘制，保证各孔位的同轴度、平行度符合车床主轴传动的精度要求。随后完成各级传动轴的建模，根据传动比要求匹配不同模数、齿数的圆柱直齿轮，每一个齿轮的齿形轮廓都按照标准渐开线参数生成，保证齿面啮合的贴合度，避免传动过程中出现卡滞、异响问题。建模过程中对轴上的定位轴肩、挡圈槽、键槽结构进行逐一细化，确保齿轮、轴承在轴上的轴向与周向定位可靠，不会在高速传动过程中出现窜动。完成所有零件建模后进行整机装配，按照实际装配顺序依次装入输入轴组件、中间变速轴组件、输出主轴组件，对每一组啮合齿轮的侧隙进行校验，对轴承的安装预紧量进行模拟调整，保证整个传动链的传动效率与运行稳定性。渲染阶段采用金属材质模拟箱体的铸铁质感，对齿轮齿面、轴类零件的加工面赋予光亮金属材质，对紧固件做发黑处理的材质效果，还原真实车床齿轮箱的外观质感。整体设计围绕车床主轴的变速传动需求展开，通过多组滑移齿轮的布局实现不同转速档位的切换，结构紧凑，传动路径清晰，可用于机械原理教学、车床结构认知以及相关传动结构的设计参考，完整还原了车床主传动齿轮箱的内部构造与装配关系，清晰展现了动力从输入到主轴输出的完整传递路径，各零件之间的装配关系明确，没有出现干涉错位问题。
