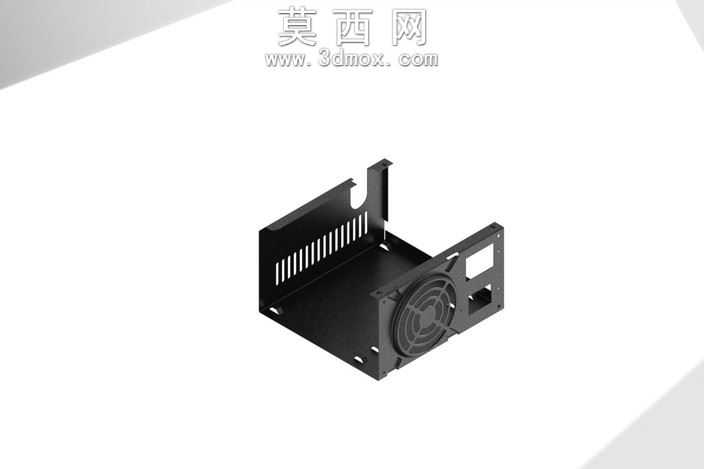

带风扇安装位的设备动力承载底盘结构

本作品为设备动力承载底盘结构，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金加工工艺规范，对每一处折弯、开孔、翻边结构都做了工艺性校验，确保模型可直接对接生产加工环节。模型整体采用折弯钣金拼接式结构设计，主体为槽型承载基座，基座侧壁预留多组标准化安装孔位，可适配动力模块、控制板卡等核心组件的固定安装需求，孔位间距符合通用工控设备安装尺寸标准，具备良好的通用适配性。在散热结构设计上，底盘一侧集成了风扇安装位，预留了风扇固定孔与通风栅格结构，栅格采用等距长条开孔设计，既保证通风散热效率，又兼顾壳体结构强度，避免钣金受力变形；相邻区域还预留了不同规格的接口开孔，可适配电源接口、信号接口等外接端口的安装，开孔边缘做了折弯收边处理，消除锐边安全隐患。建模过程中对钣金壁厚做了统一参数化设置，所有折弯角都匹配标准钣金折弯半径，避免出现加工干涉问题；各安装面的平面度、孔位同轴度都做了结构校验，确保各组件装配时可顺利对位，无需二次修模。材质设定上，主体结构采用冷轧钢板材质，表面做黑色哑光喷塑处理，渲染时还原了喷塑层的细腻磨砂质感，对开孔边缘、折弯转角的光影效果做了精细化调整，真实呈现钣金件加工后的实物质感；风扇安装位处预留了防护网安装间隙，可适配标准尺寸散热风扇的加装，整体结构兼顾承载强度、散热性能与装配便利性，可作为小型工控设备、动力单元的承载底座使用，结构设计紧凑合理，空间利用率高，在有限的体积内整合了承载、固定、散热、接口拓展等多项功能，各功能区域划分清晰，装配逻辑符合常规机电设备的组装流程，能够有效降低生产装配环节的操作难度。
