1/4规格钻夹头精密三维结构设计

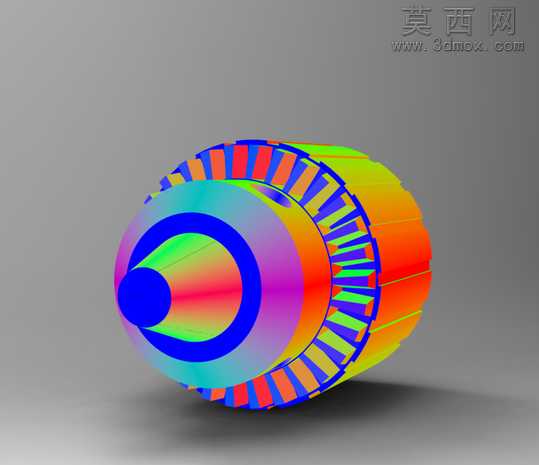

本作品为适配ARO钻的1/4规格钻夹头三维设计模型，建模阶段采用参数化特征构建方式，先以回转体基础特征搭建夹头的主体轮廓，精准匹配1/4规格对应的夹持孔径与外形尺寸基准，再通过阵列、切除、倒角等细节特征，还原钻夹头外圈的防滑齿槽、内部的夹爪装配腔、端部的锁紧定位结构，所有特征的尺寸公差均参考通用机床附件的行业标准设定，保证结构的合理性与可装配性。渲染阶段采用CAE仿真色彩映射的可视化呈现方式，通过彩虹色阶直观展示夹头不同区域的结构形态，从端部的夹持端到尾部的连接端，色彩过渡清晰区分不同的功能区段，既保留了金属零件的质感基底，又通过差异化色彩让内部夹爪排布、外圈齿形结构、腔体壁厚变化等细节一目了然，无需剖切即可直观呈现夹头的内部构造逻辑。材质设定上，主体结构默认采用合金工具钢材质属性，匹配钻夹头实际生产中所需的高硬度、耐磨耗性能要求，齿槽、夹持面等关键受力部位的材质粗糙度参数按照实际加工工艺设定，还原真实零件的表面质感。结构设计层面，该钻夹头为自紧式夹头结构，内部夹爪沿周向均匀排布，通过外圈齿套的旋转带动夹爪沿径向开合，实现对1/4英寸规格钻柄的稳定夹持，尾部的连接结构适配ARO钻的输出轴装配尺寸，保证与主机的可靠连接，整体结构紧凑，受力路径清晰，夹持状态下的应力分布均匀，可满足钻孔作业中的高扭矩传递需求。设计思路围绕机床附件的实用性与通用性展开，在保证夹持精度与锁紧可靠性的前提下，优化了夹爪的行程范围与外圈齿的防滑角度，既兼顾了手动操作的便捷性，又保证了高速旋转状态下的夹持稳定性，可直接用于钻具装配验证、结构教学演示、加工工艺参考等场景。
