水射流支撑装置透明结构三维设计

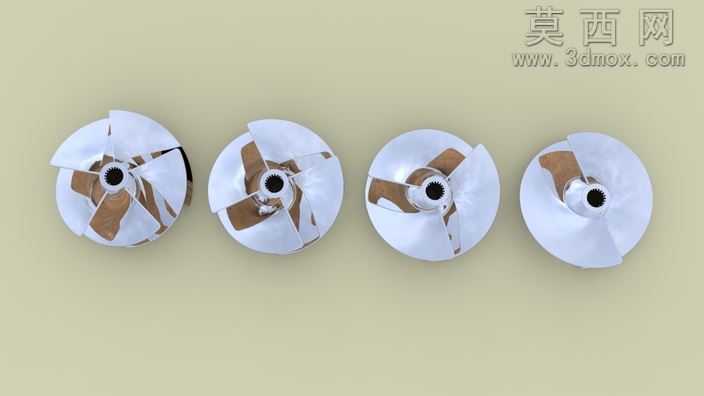

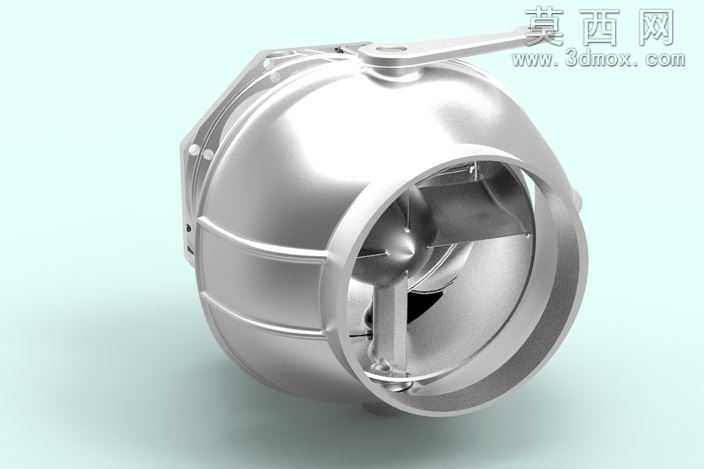

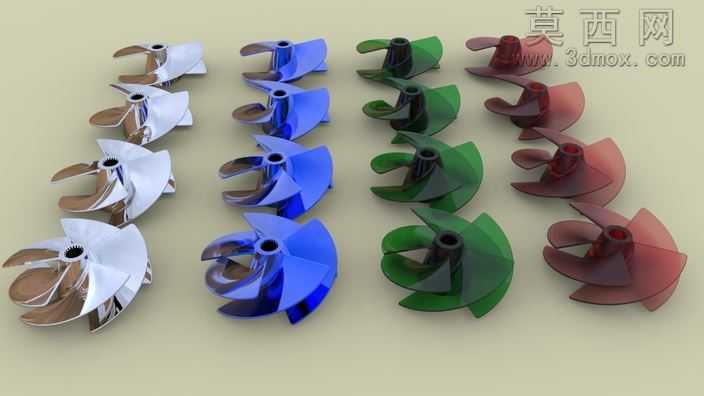

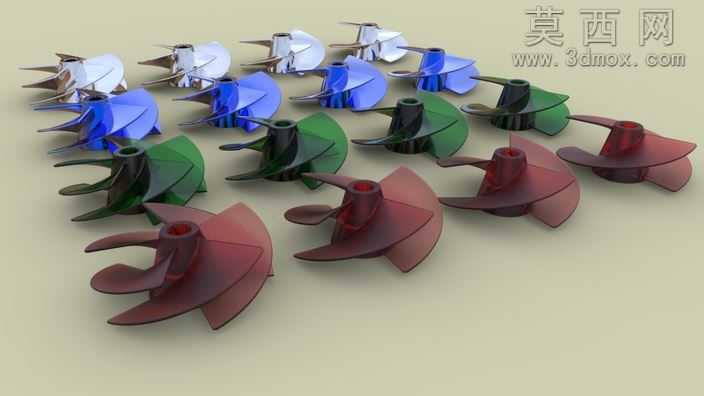

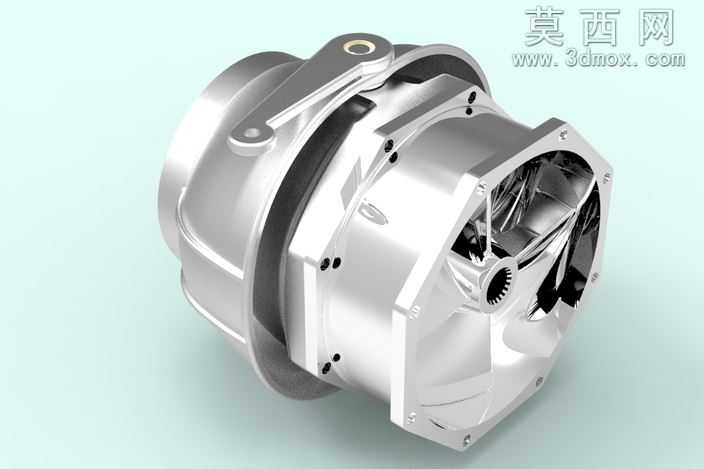

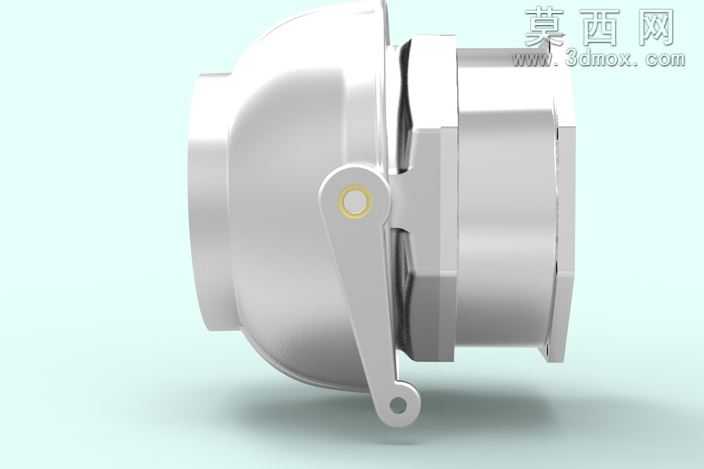

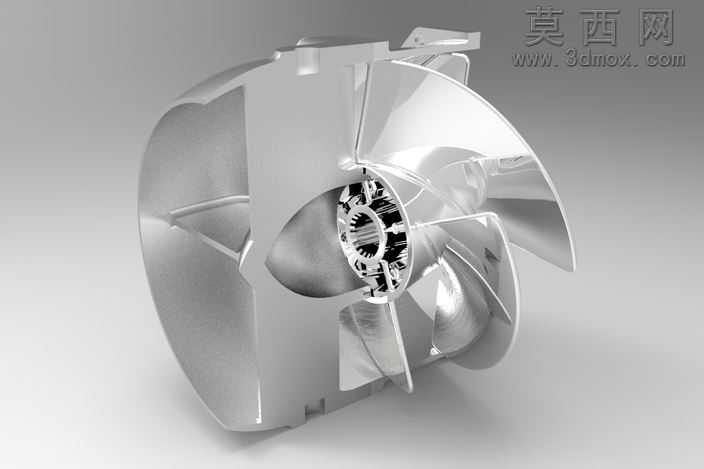

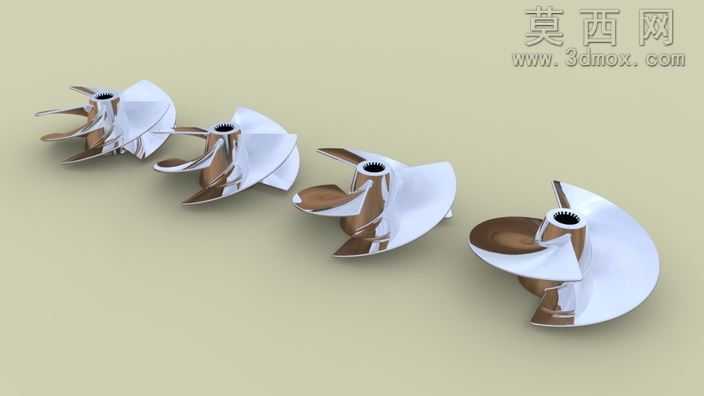

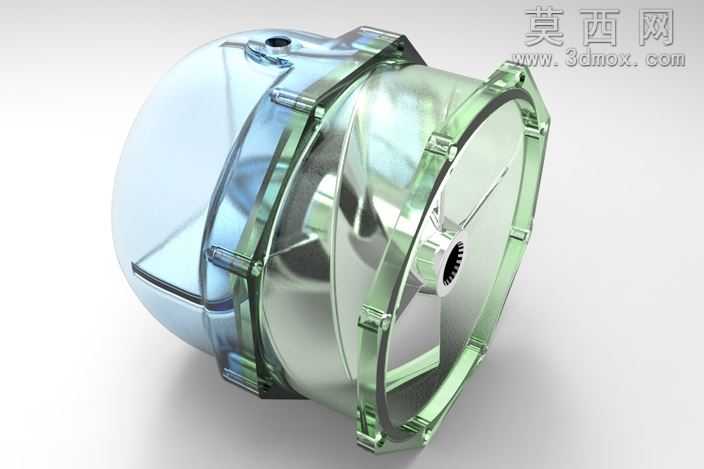

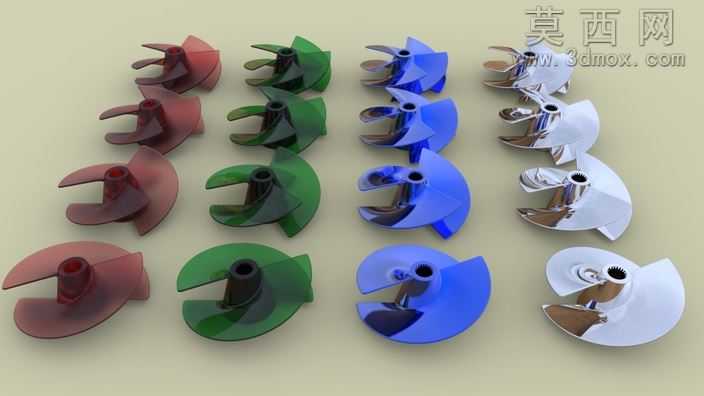

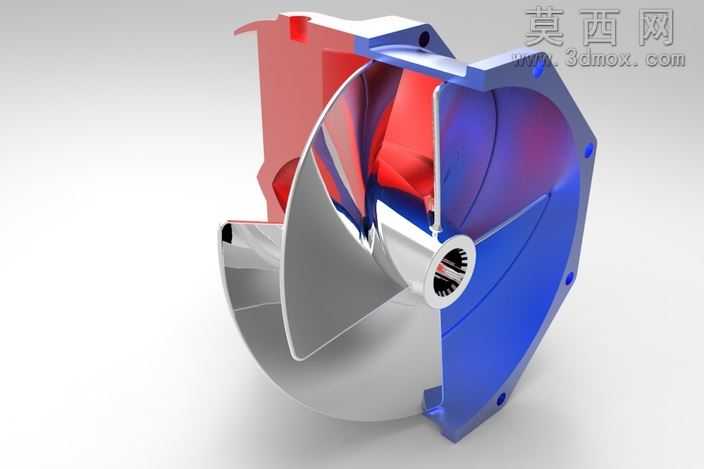

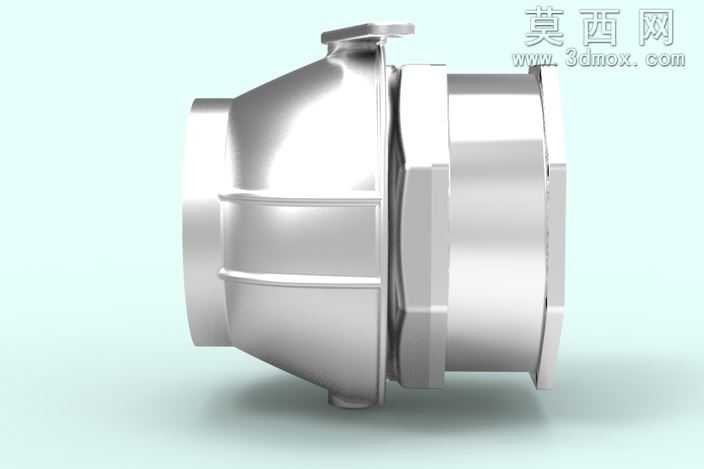

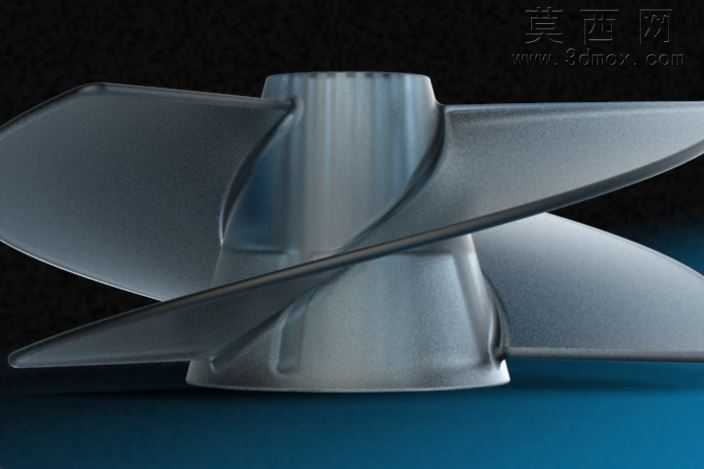

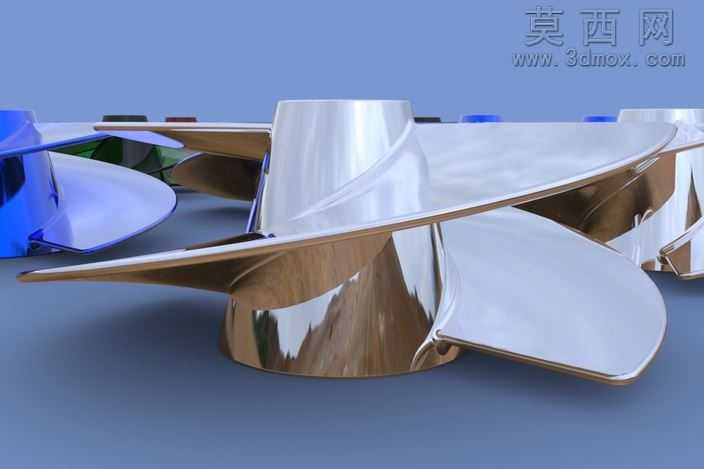

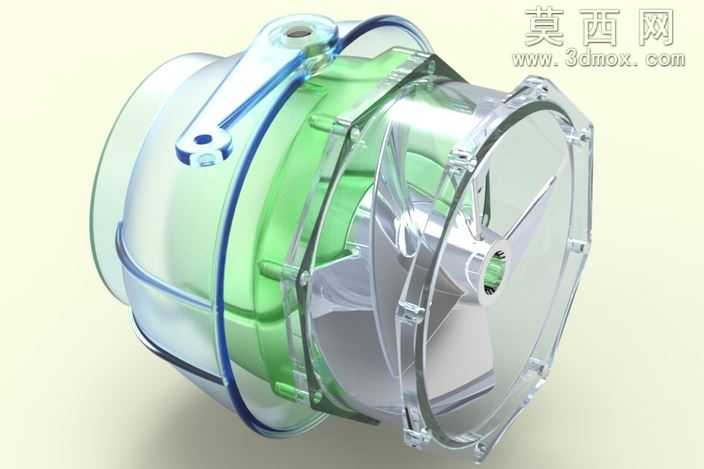

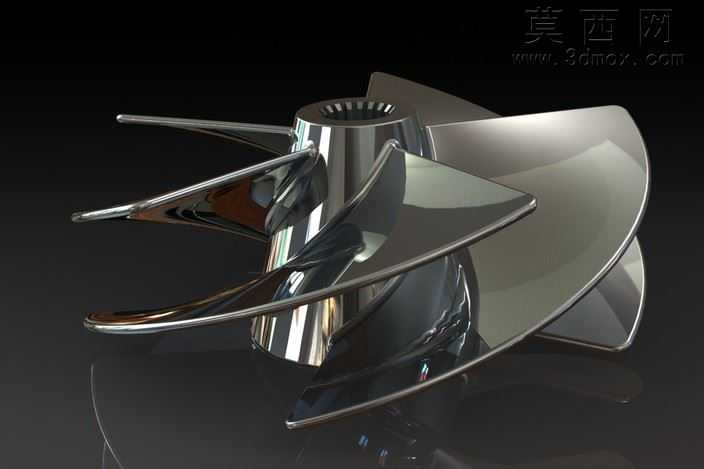

本作品为水射流支撑装置的三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对装置的整体功能逻辑进行拆解，将整体结构划分为外部透明壳体、内部导流叶轮、侧边支撑连接臂、端部密封法兰四大核心模块，逐一完成草图绘制、特征拉伸、曲面放样、装配配合等操作，确保各部件之间的装配公差符合机械设计规范，转动部件与固定壳体之间预留合理的活动间隙，避免结构干涉。材质与渲染阶段，针对不同部件的功能属性匹配对应材质效果：外部壳体采用高透PMMA亚克力材质，调整材质的折射率、透明度与表面粗糙度参数，还原透明工程塑料的通透质感，同时保留壳体表面加强筋、安装卡扣的细节结构，让内部构件可透过壳体清晰呈现；内部导流叶轮采用抛光金属材质，添加轻微的环境反射效果，凸显叶轮叶片的曲面弧度与加工质感；侧边支撑连接臂采用阳极氧化蓝色金属材质，与透明壳体形成鲜明的视觉区分，突出支撑结构的安装位置与连接形态；密封法兰部位采用半透明磨砂工程塑料材质，还原密封件的视觉特征。渲染阶段采用工作室柔光环境，添加多组辅助光源消除透明材质的暗部死黑，调整光线折射角度让壳体的通透感与内部结构的层次感得到充分展现，同时添加柔和的地面阴影提升模型的真实感。结构设计上，该水射流支撑装置采用同轴式布局，进水端与出水端沿同一轴线布置，内部叶轮采用曲面流线型叶片设计，可有效降低流体通过时的阻力，提升射流输出的稳定性；侧边支撑臂设置有铰接安装孔，可实现装置的角度调节与固定，适配不同的安装工况；壳体边缘设置有均匀分布的卡扣与螺栓安装位，可实现壳体的快速拆装与密封，方便后期对内部叶轮进行维护更换。设计思路围绕水射流装置的支撑稳定性、流体导通效率、装配便捷性三个核心需求展开，在保证结构强度的前提下采用透明壳体设计，既可以直观观察内部流体的流动状态与叶轮运转情况，也提升了装置的整体视觉表现力，所有结构细节均参考实际水射流支撑设备的工程参数进行设计，可直接用于结构验证、教学演示、方案展示等场景。
