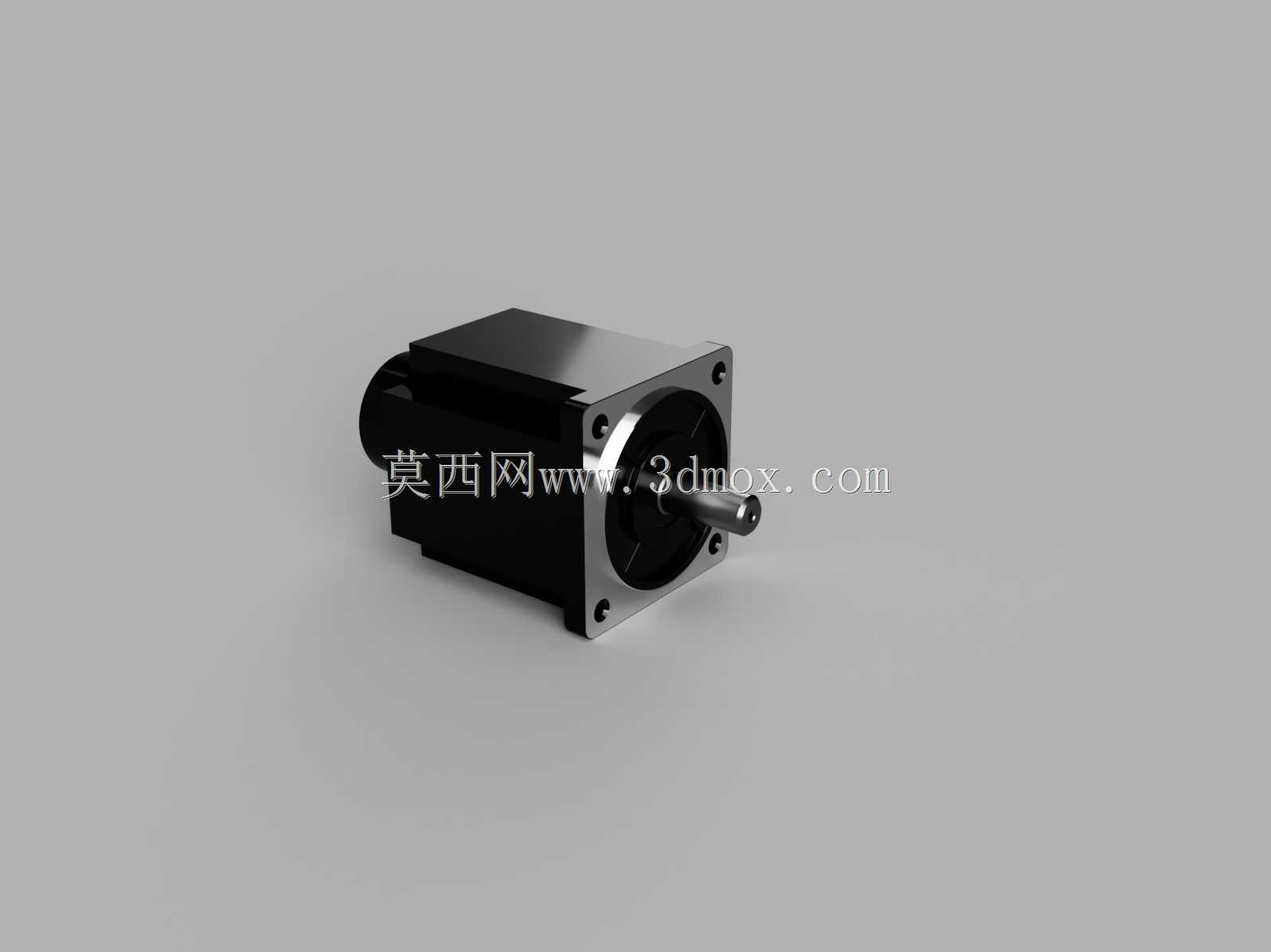

130规格Nema52法兰7.7牛米伺服电机结构

　　在自动化产线的传动选型环节，伺服电机作为闭环控制的核心执行元件，其安装匹配度、输出扭矩冗余、外形边界尺寸直接决定了整套传动机构的运行稳定性与调试效率，这款适配Nema52法兰规格的7.7Nm伺服电机，正是面向中负载高精度传动场景做的结构还原建模。做设备结构设计时，很多工程师会遇到伺服选型和安装位干涉的问题，尤其是130机座号的伺服，不同厂家的出线方向、轴伸长度、法兰安装孔位的细微偏差，都可能导致装配阶段出现孔位对不上、电机尾部和设备护板碰擦、轴伸过长顶到联轴器端盖这类低级错误，这个模型的建模逻辑就是完全按照实物测绘的尺寸还原，把所有安装边界的细节都做了呈现，方便设计阶段直接调用做干涉检查。从实际应用场景来看，这款2kW功率等级、7.7Nm额定扭矩的伺服，覆盖的工况非常广，比如数控车床的X/Z轴进给驱动、包装机械的拉膜辊传动、非标自动化设备的直线模组驱动、工业机器人的关节轴动力输出，都在它的适配负载区间内，它的额定转速区间匹配常规的2500线编码器配置，能满足大部分需要位置闭环、速度闭环控制的传动需求，不会出现步进电机丢步、低速抖动的问题。

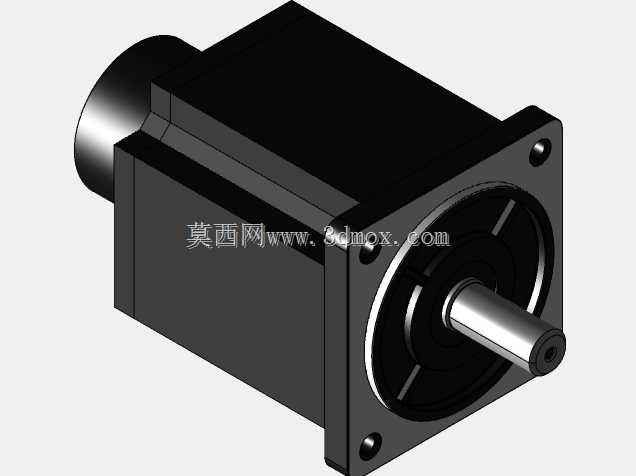

　　从结构设计思路来说，模型还原了伺服电机的几个核心安装基准：首先是前端的Nema52法兰安装面，这个法兰的止口尺寸、四个安装孔的孔距、孔位公差都是按照行业通用标准做的，只要设备端的安装板是按照Nema52标准加工的，就能直接适配，不需要额外做转接板；其次是轴伸部分的尺寸，包括轴径、键槽宽度、轴伸长度，这些尺寸直接和联轴器、同步轮的选型挂钩，模型里把轴端的卡簧槽、倒角细节都做了还原，选型的时候可以直接核对联轴器的夹紧范围，避免选到轴孔不匹配的配件；然后是电机本体的外形尺寸，包括机座的截面尺寸、尾部编码器罩的突出长度、侧面出线的接头位置和突出高度，这些细节在做设备布局的时候非常关键，很多新手工程师选型只看扭矩和法兰，忽略了电机尾部的长度，最后装的时候发现电机尾部顶到了设备的走线槽，或者侧面的航空插头和旁边的导轨干涉，不得不重新改安装板的位置，耽误项目进度。

　　从安装边界的角度来说，这款130机座的伺服，法兰安装面的平面度要求、止口的配合公差都在模型里有对应的尺寸体现，设计安装板的时候，止口的配合公差要选过渡配合，不能太松也不能太紧，太松会导致电机运行时出现同轴度偏差，长时间运行会磨损轴承和联轴器，太紧的话装配的时候很难把电机敲到位，还容易损伤法兰止口。另外，电机的轴伸部分和负载连接的时候，要保证同轴度误差在允许范围内，不管是用联轴器直连还是用同步轮传动，都要做径向跳动检查，避免轴承受额外的径向力，缩短电机的使用寿命。

　　在实际的设备调试环节，这款伺服的惯量匹配范围也比较友好，对于中等惯量的负载，只要负载惯量和电机转子惯量的比值控制在10倍以内，都能通过伺服驱动器的参数调整实现平稳启停，不会出现过冲、震荡的问题，模型里还原的电机本体重量，也可以用来计算设备运动部件的整体负载，在做垂直轴传动设计的时候，还能根据电机重量核算抱闸机构的选型冗余，避免垂直轴掉刀的风险。很多做三维建模的工程师在画伺服电机的时候，往往只画个大概的方块加个轴，忽略了安装细节，导致导出的工程图没法直接用来加工安装板，这个模型的所有安装尺寸都是按照实物测绘来的，不管是用来做设备布局的干涉检查，还是用来出安装板的加工图纸，都能直接使用，不需要再反复核对样本上的尺寸参数，能节省不少选型和建模的时间。另外，从散热结构来看，模型还原了电机机座表面的散热筋结构，这款伺服的额定扭矩输出是在自然冷却条件下的参数，如果设备安装在密闭的电控柜内部，还要考虑环境温度对电机输出扭矩的折减，预留足够的功率冗余，避免电机长时间运行出现过热报警的问题。在做走线设计的时候，模型上的出线接头位置也能给工程师提供参考，预留足够的线缆弯曲半径，避免线缆弯折角度过大导致内部断线，影响设备的运行稳定性。
