130机座2.0kW伺服电机结构三维设计

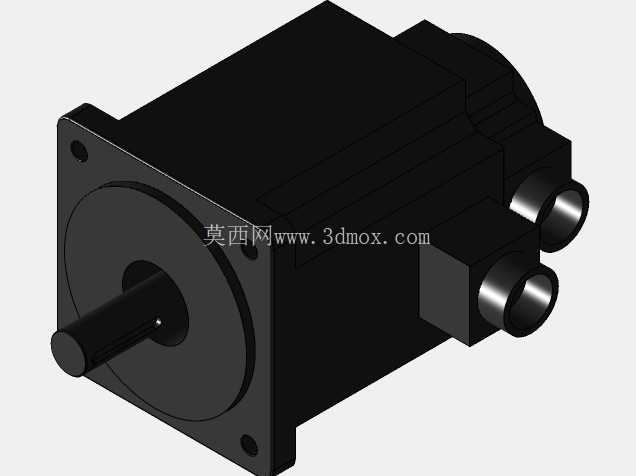

　　做自动化设备结构选型的时候，130法兰规格的伺服电机一直是中负载工况里的常用选项，这次建模的这款2.0kW规格机型，刚好覆盖了大部分单机设备的单轴驱动需求。先从安装边界说起，方形法兰安装面的四个安装孔位严格遵循130机座的通用安装规范，输出轴采用标准平键连接结构，轴伸长度、轴径尺寸都匹配市面上主流的行星减速机、同步带轮安装公差，做结构设计的时候不用额外做转接法兰，能直接套用标准安装孔位做安装板设计，减少不必要的转接零件带来的装配累积误差。

　　从实际应用场景来看，这款额定扭矩7.7Nm、额定转速2500RPM的机型，适配的工况范围很广，不管是包装设备的拉膜轴驱动、非标专机的进给轴传动，还是小型数控机床的X/Y轴进给，都能满足动力输出要求。机身侧面的两个航空插头接口，分别对应动力供电与编码器信号反馈，接口位置做了凸起的防护结构，避免设备布线的时候线缆弯折角度过大导致接头损坏，同时接口的朝向是垂直于机身轴向，做设备内部布线的时候能节省轴向的安装空间，不会因为接头突出导致电机尾部和设备钣金件发生干涉。

　　设计建模的时候，首先还原了电机本体的散热结构，机身外壳采用一体拉伸的方形壳体，表面没有做多余的装饰筋条，平整的外壳表面既方便安装时打表找正，也能在自然散热工况下保证足够的散热面积，毕竟2.0kW的持续运行功率，靠壳体自然散热就能满足大部分工况的温升要求，不需要额外加装散热风扇，也能减少设备运行时的风扇噪音。输出端的轴承位做了双层密封结构，建模的时候还原了密封圈的安装槽结构，能阻挡车间环境里的切削液、粉尘进入轴承腔，延长电机的维护周期，适合机加工、木工加工这类粉尘较多的生产场景使用。

　　很多刚做结构设计的工程师容易忽略电机尾部的编码器安装空间，这款电机的编码器舱和动力舱做了分隔式结构，建模的时候把尾部的编码器外罩轮廓做了精准还原，做设备布局的时候，尾部预留的接线空间只需要留出20mm的线缆弯折余量就足够，不用预留过多冗余空间，能有效压缩设备的整体外形尺寸。另外电机的转子部分做了动平衡校准的结构预留，输出轴端的中心孔既方便加工时的顶针装夹，也方便后期维护时做动平衡复测，不需要额外拆卸电机本体就能完成校准操作。

　　从传动匹配的角度来说，7.5A的额定电流匹配市面上主流的2kW级伺服驱动器，不需要做特殊的参数适配，接线的时候动力线和编码器线的接口定义也遵循通用标准，设备调试的时候能减少接线错误的概率。机身的安装法兰端面做了0.02mm的平面度公差要求，建模的时候把安装面的基准做了明确标注，后续出工程图的时候可以直接引用这个基准做形位公差标注，保证电机安装后输出轴的径向跳动控制在允许范围内，避免因为安装面不平导致电机运行时出现异常振动、轴承过早磨损的问题。

　　另外考虑到部分设备需要电机带抱闸的需求，这款机型的机身尾部预留了抱闸安装的空间尺寸，建模的时候把抱闸模块的安装位做了参数化预留，如果需要带抱闸的版本，只需要在尾部增加对应的抱闸组件模型，不需要修改前端法兰和机身主体的结构，能快速衍生出不同配置的机型模型，提高系列化设计的效率。做布线设计的时候，侧面的两个接头都做了标准的螺纹规格还原，能直接匹配市面上的标准防水航空插头，不需要额外做接头的转接设计，减少设计阶段的标准件选型工作量。
