赛特龙MD10C R3电机驱动控制板结构

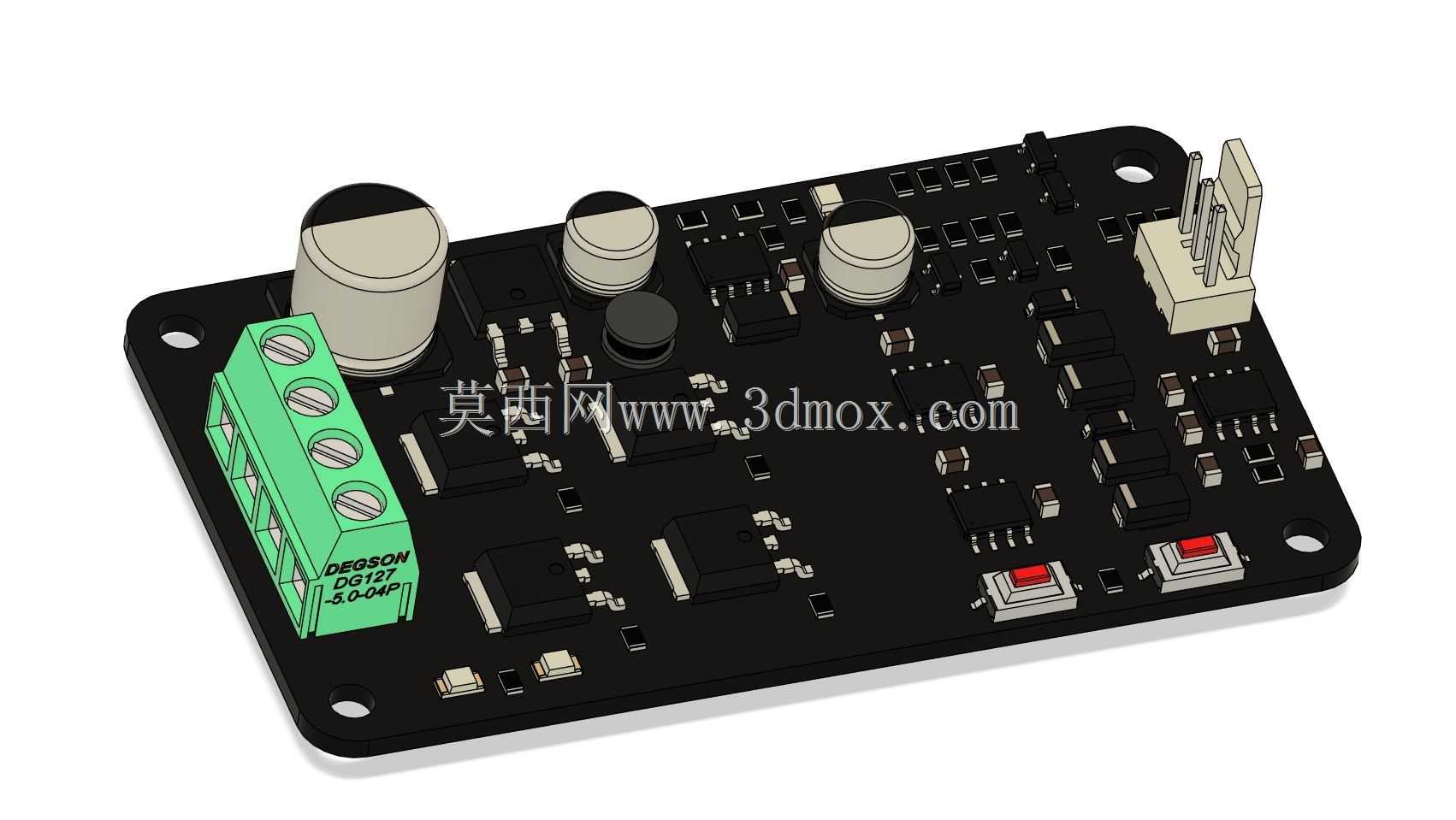

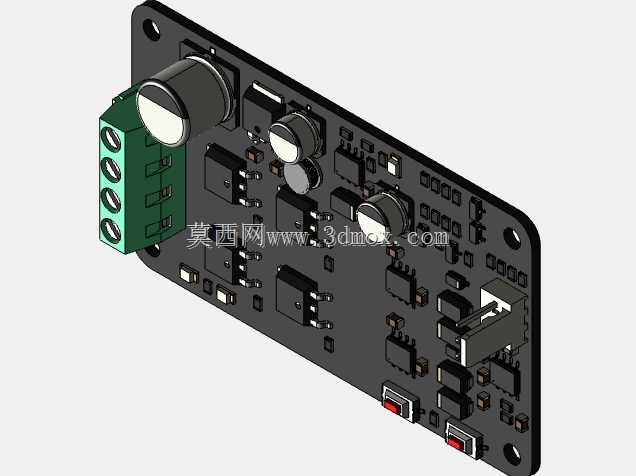

　　在小型移动机器人、智能小车、教育类机电实训平台这类需要直流电机正反转与调速控制的场景里，这类驱动板是连接主控单元与动力执行部件的核心中间件，承担着功率放大、信号转换、过流保护的关键作用，很多做小型自动化装置开发的工程师在选型时，都会优先考虑这类集成度高、外围接线少的成熟驱动模块，省去自己搭建H桥电路、调试MOS管参数的繁琐步骤。从结构设计来看，这块驱动板采用标准矩形PCB作为基底，四个角预留了统一规格的安装孔，安装孔的位置经过适配，既可以直接固定在通用铝型材机架的安装槽位上，也能通过铜柱堆叠固定在主控板下方，不会和常见的Arduino、STM32开发板的安装位产生干涉，安装孔边缘做了露铜接地处理，固定时配合金属铜柱还能起到辅助屏蔽电磁干扰的作用。板上的元件布局遵循功率回路最短的设计原则，大电流通路的走线做了加宽加锡处理，三个大尺寸电解电容沿板边一侧排布，就近布置在电源输入回路旁，能够有效滤除电源端的纹波干扰，避免电机启停时的电压波动影响主控信号的稳定性；绿色的栅栏式接线端子布置在板的侧边，端子的引脚间距符合大电流接线的安全间距要求，拧线空间充足，即使是较粗的电机动力线也能可靠压接，不会出现压线不牢导致的接触发热问题。

　　板载的两个红色拨码开关靠近信号输出侧，方便调试时快速切换工作模式，不用反复插拔接线；信号输入侧采用立式接插件，和动力接线端子分置板的两个不同侧边，能够避免动力线和信号线近距离平行走线带来的干扰，实际布线时可以很方便地将动力线和信号线分开梳理，减少设备运行时的信号误触发问题。从功能边界来看，这块驱动板可以同时实现单路大电流直流电机的正反转控制与PWM调速，板上集成的MOS管驱动电路做了优化，开关损耗控制在较低水平，长时间带载运行时的发热分布均匀，不需要额外加装体积过大的散热片就能满足常规工况的散热需求，PCB板的黑色阻焊层不仅提升了板件的耐磨性能，也让丝印标识更加清晰，每个接线位、元件位的标识都做了放大处理，现场接线调试时不用反复查阅手册就能快速对应引脚定义。

　　建模过程中对每个板载元件都做了装配约束的匹配，电解电容的高度、接插件的突出高度、接线端子的厚度都按照实际器件的尺寸做了还原，导入到整机装配环境中时，可以直接检查驱动板和周边结构件的间隙，不会出现元件和外壳、机架碰撞的干涉问题，比如在做小型机器人底盘的内部结构排布时，可以直接把这个模型调入装配体，快速确认驱动板安装后和电池、主控板、轮组支架的相对位置，提前预留出接线的操作空间，不用等实物打样回来才发现空间不足的问题。

　　板上的元件排布还考虑了生产加工的工艺性，所有贴片元件都遵循同一方向排布，方便回流焊时的元件贴装，插件元件的位置也避开了板边的V-CUT加工位，不会在分板时造成元件损伤；两个状态指示灯的位置靠近板边，安装到设备外壳内部时，可以很方便地通过外壳上预留的指示灯孔观察工作状态，不用额外加导光柱。在做设备的电气布局设计时，这类驱动板的三维模型还能用来模拟走线的弯曲半径，确认动力线从接线端子引出后，到电机接口的路径上有没有尖锐的结构棱边，提前设计好走线槽或者护线套的位置，避免设备运行过程中震动磨损线材绝缘层。对于做教育类实训设备的结构设计来说，这个模型的细节还原度足够支撑实训台的面板布局设计，接线端子的高度、操作空间都能在模型里直接测量，设计面板开孔时可以精准匹配尺寸，让安装后的驱动板和面板贴合平整，既美观又方便学员接线操作。
