五通道红外跟踪传感电路板结构设计

　　在智能移动设备的循迹导航、工业自动化产线的物料位置检测、小型服务机器人的近距避障场景中，红外跟踪模块是实现非接触式位置感知的核心硬件单元，这款五通道红外跟踪模块的结构设计，完全围绕实际装配与检测性能需求展开，没有冗余的造型设计，所有结构特征都服务于功能落地。从实际使用场景来看，这类模块常被安装在移动机器人底盘的前端下侧，距离地面检测高度通常在10mm到30mm区间，五个红外收发通道沿电路板长度方向等距排布，能够覆盖单条循迹线宽度20mm到50mm的检测需求，相比单通道或双通道模块，五通道的排布可以同时输出五路检测信号，无需额外增加摆动机构就能实现轨迹偏移量的连续判断，大幅简化了配套控制程序的逻辑复杂度。

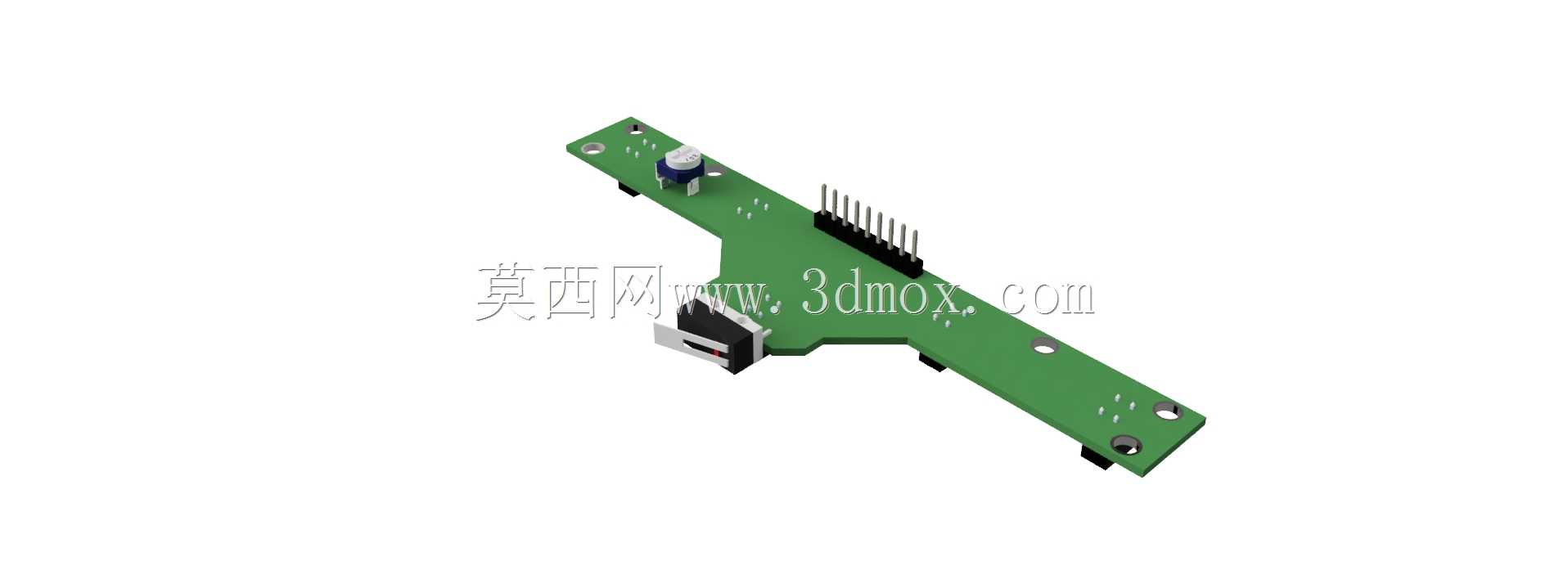

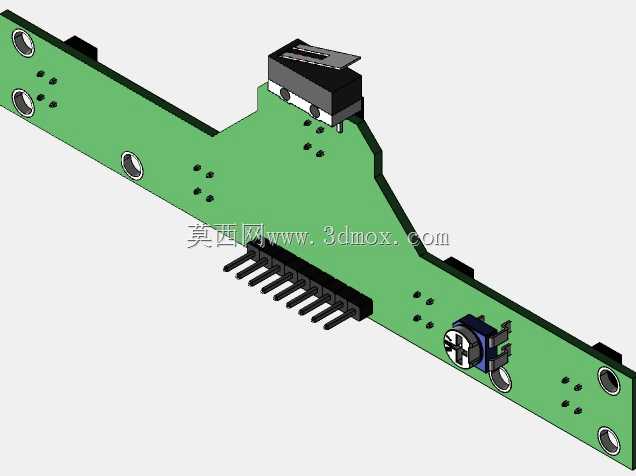

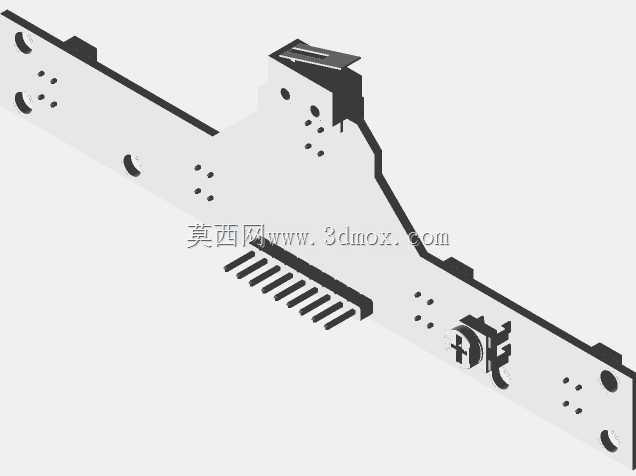

　　设计过程中首先确定的是电路板的外形轮廓，整体采用狭长的异形PCB结构，两端预留的安装孔位采用沉孔设计，适配M2规格的铜柱或自攻螺丝安装，安装孔中心距经过反复校核，匹配市面上主流的小型机器人底盘安装孔位标准，同时电路板的异形切角特意避开了底盘上常见的舵机走线槽、电池固定座的干涉区域，安装时不需要额外对底盘进行二次切割修改。板载元件的布局充分考虑了实际检测的抗干扰需求，红外发射与接收对管采用竖直贴装方式，每对收发管之间预留了2mm的隔离间距，避免相邻通道的红外信号串扰影响检测精度，板载的可调电位器布置在电路板靠近侧边的位置，调试时不需要拆下模块就能直接用螺丝刀调整检测灵敏度，适配不同反射率的检测表面——比如在白色哑光地面检测黑色轨迹、或者在金属反光表面检测位置标记时，都能通过电位器快速调整触发阈值。

　　排针接口采用单排直插设计，布置在电路板的一侧边缘，接口引脚顺序按照电源、信号输出、接地的常规排布定义，兼容市面上绝大多数的传感器扩展板接口，接线时不会出现引脚定义混淆的问题，接口的高度经过控制，插装杜邦线后不会超出电路板的整体安装高度，避免模块安装后与上层结构产生磕碰。电路板的板材采用常规1.6mm厚度的FR-4材质，表面做阻焊绿油处理，元件焊接区域的焊盘尺寸按照回流焊工艺要求设计，既适合小批量手工焊接打样，也能满足批量SMT贴片生产的工艺要求。在安装边界的考量上，模块整体的最大厚度不超过12mm，其中板载最高的元件是排针与电解电容，高度均控制在11mm以内，安装后在底盘下方的突出量极小，不会影响移动设备的通过性，即使遇到地面轻微凸起的情况，也不会刮蹭到板载元件。模块的检测端朝向安装面方向，电路板背面没有布置过高的元件，贴装的贴片电阻电容高度均不超过1mm，背面可以直接贴合安装在绝缘固定座上，不需要额外增加绝缘垫片就能避免短路风险。从功能实现的角度，五个通道独立工作，每个通道都能单独输出红外反射强度的开关信号，控制器通过采集五路信号的通断组合，就能判断出检测轨迹相对于模块中心的偏移方向与偏移程度，比如当中间通道触发、两侧通道无信号时，说明设备正沿着轨迹直行；当左侧两个通道触发、右侧通道无信号时，说明轨迹向左侧偏移，需要控制转向机构向右修正，这种多通道的检测方式相比单通道的开关式检测，能够实现更平滑的转向控制，避免移动设备在循迹过程中出现左右反复摆动的问题。

　　在结构细节上，电路板边缘做了圆角处理，避免安装时尖锐的板边划伤操作人员或者损坏配套线材，每个红外对管的焊接位置都预留了丝印标记，方便维修更换时快速识别元件极性，电位器旁边也预留了调整方向的丝印标识，顺时针旋转为灵敏度提升、逆时针为灵敏度降低，调试时不需要查阅说明书就能快速操作。考虑到部分工业场景的使用需求，电路板的安装孔位做了加大处理，允许安装时存在±0.5mm的位置误差，降低了配套安装结构的加工精度要求，即使是采用3D打印制作的固定支架，也能顺利完成模块装配。模块整体的重量控制在8g以内，不会给小型移动设备增加过多的负载，对于载重有限的微型机器人来说，轻量化的结构设计能够有效延长续航时间。
