SPL-82快接式导线分线接线端子结构

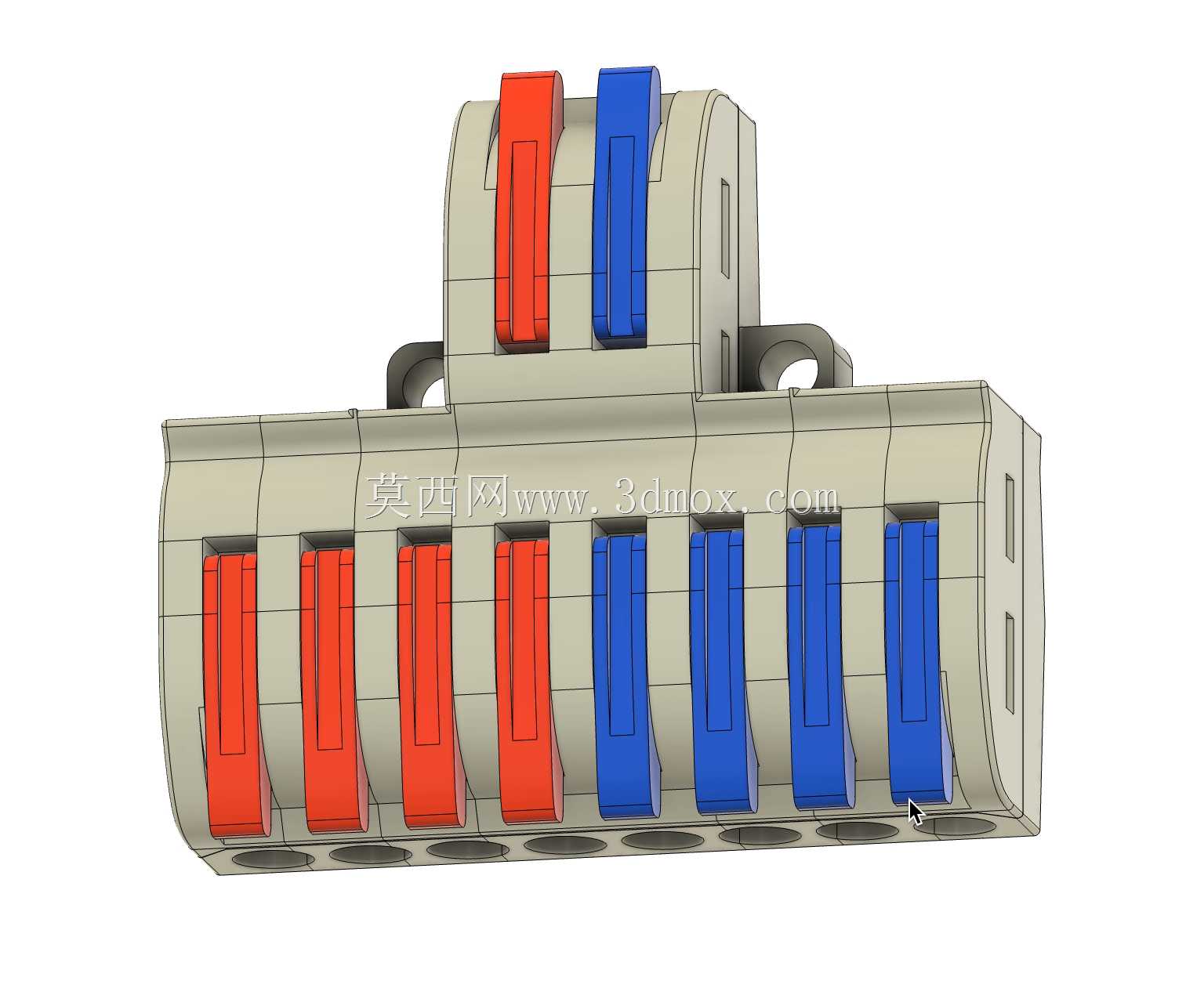

　　这类多进多出按压式接线端子，目前在低压配电二次回路、家装照明分线、小型工控设备内部布线场景里替代传统的绞接搪锡、螺丝压接端子的趋势非常明显，尤其是在柜内布线空间局促、需要频繁改线的调试场景下，免工具压接的特性能大幅缩减布线工时。从结构设计来看，这款端子采用分色拨杆区分回路，红色拨杆对应相线接入位、蓝色拨杆对应零线接入位，上下两层共8个接线位的布局，刚好匹配单相配电场景下4路分线的需求，上层2个接线位可作为主进线端，下层6个接线位作为分线出线端，也可根据实际布线需求灵活调整进出线方向，每个拨杆独立控制对应线孔的锁紧机构，拨杆抬起时内部导电弹片张开，剥去绝缘层的单股或多股硬导线可直接插入线孔，按下拨杆后弹片会牢牢咬合导线铜芯，同时刺破导线表面可能存在的氧化层，保证接触电阻稳定在毫欧级，避免长期运行出现接头发热的问题。

　　端子主体采用阻燃PA66材质注塑成型，耐温等级满足B级绝缘要求，侧面预留的安装耳可配合自攻螺丝固定在机柜安装板、家装接线盒内部，也可通过配套的导轨卡扣直接卡装在35mm标准DIN导轨上，适配不同场景的安装需求。线孔入口处做了喇叭口导向设计，能避免导线插入时铜丝散丝外露造成的相间短路风险，每个线孔对应的锁紧弹片采用锡磷青铜材质，经过时效处理后弹性衰减率极低，可承受至少百次以上的反复接线操作而不出现夹紧力不足的问题。端子的整体外形宽度控制在单P断路器的1.5倍尺寸范围内，并排安装时不会占用过多柜内横向空间，接线位的中心距做了等距排布，配合不同颜色的拨杆标识，布线时能快速区分相线与零线回路，减少接线错误率。

　　和传统的螺丝式接线端子相比，这种按压式结构不需要螺丝刀操作，在高空作业、狭小空间内接线时操作便利性提升非常明显，同时弹片的恒定压紧力不会因为人工拧螺丝的力矩差异出现压接过紧损伤铜芯、或者压接过松接触不良的问题。在实际选型应用中，这类端子的额定载流量按照线径适配范围覆盖0.5-4平方毫米的硬导线，可满足照明回路、小功率工控负载的分线需求，端子内部的导电条采用一体化铜排设计，相邻接线位之间设置了绝缘隔离筋，即使在大电流长期运行时也不会出现相间爬电的问题。

　　建模过程中需要重点关注拨杆的转动行程与弹片形变的匹配关系，拨杆抬起的极限位置要保证弹片张开量大于最大适配线径的直径，按下后弹片的压紧力要满足国标对接线端子拉力测试的要求，同时外壳的合模缝位置要避开线孔与安装受力面，避免长期使用后外壳出现开裂变形。安装边界方面，端子接线后导线的弯曲半径要预留至少3倍线径的空间，避免导线根部长期受力出现铜芯断裂，固定安装时安装耳的螺丝锁紧力矩控制在0.8N·m即可，过大的力矩会造成塑料安装耳碎裂。在民用建筑布线场景中，这类端子可以替代传统的黑胶布缠绕接线方式，绝缘防护等级更高，后期线路检修更换时也不需要重新剪断导线做接头，在工业设备的控制柜内部，这类端子常被用在PLC输入输出回路的分线、传感器供电的并联接线场景，能大幅减少端子排的占用数量，让柜内布线更加简洁规整。
