PG45直流电机L型铝制安装固定支架

　　在小型自动化设备、桌面级传动机构、DIY机电装置以及小型输送模组的搭建过程中，电机安装的同轴度、固定可靠性以及安装空间适配性，往往是影响整套机构运行稳定性的核心细节，这款适配PG45系列45mm直径平板铝电机的L型安装支架，正是针对这类小尺寸直流电机的安装痛点完成的结构设计。从实际安装场景来看，这类小功率直流电机常被用于小型传送带驱动、3D打印辅机传动、桌面分拣机构动力输出、小型云台转动驱动等场景，很多场景下安装空间局促，既需要支架保证电机输出轴的安装垂直度，避免长期运行出现轴系偏磨、传动带跳齿、齿轮啮合异响等问题，又要尽可能压缩安装占用的空间，同时兼顾安装拆卸的便捷性。

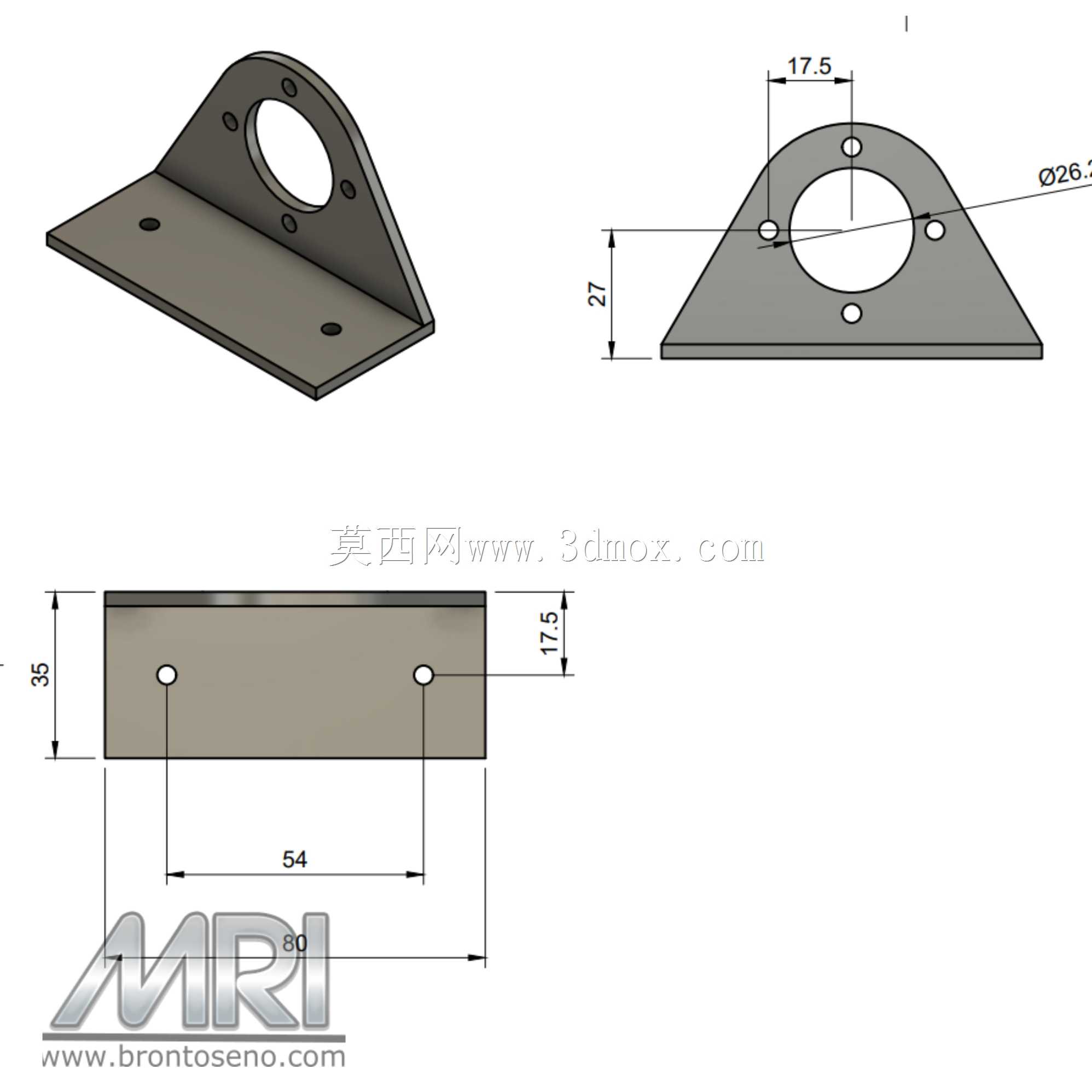

　　这款支架采用L型折弯的整体结构，没有多余的拼接部件，一体成型的结构避免了拼接式支架长期受振动出现连接松动的问题。垂直立板部分设置了直径26.1mm的中心过孔，刚好可以容纳PG45电机的前端定位止口，保证电机装入后止口与支架孔位同轴，立板上围绕中心孔均匀分布的四个安装小孔，对应电机端盖的固定螺丝位，螺丝锁紧后电机端面与立板完全贴合，不会出现安装偏斜。立板的顶部做了圆弧收边处理，既避免尖锐边角在安装调试过程中划伤操作人员，也能在保证结构强度的前提下尽可能削减支架的整体重量，对于移动类小型机电装置来说，多余的结构重量会增加电机的负载，这类轻量化的细节处理在小功率传动场景下十分实用。

　　水平安装底板部分承担整个支架与设备机架的连接固定功能，底板上设置了两个对称分布的安装孔，孔位中心间距为54mm，安装时可以通过这两个孔位将支架锁紧在铝型材台面、设备钣金机架或者木质安装基板上。从尺寸边界来看，支架立板的总高度为27mm，中心孔的圆心距离底板安装面的垂直高度为17.5mm，这个高度尺寸刚好匹配PG45平板电机的输出轴中心高度，保证电机安装完成后输出轴与安装基准面保持平行，适配常规的同步轮、直齿轮传动的中心高要求。底板的侧边宽度方向总尺寸为35mm，立板的厚度方向尺寸为17.5mm，整体安装占用的投影面积极小，即使在排布紧凑的小型设备内部，也不会和周边的传动部件、走线槽或者传感器支架产生空间干涉。

　　从设计思路上看，这款支架没有采用常见的钢制折弯或者塑料注塑结构，而是选用铝合金作为加工基材，铝合金材料的比重远低于钢材，同等结构强度下重量只有钢制支架的三分之一左右，同时铝合金的抗锈蚀能力更强，在常规室内工业环境下不需要额外做表面喷涂处理就能长期使用，加工过程中折弯成型的工艺难度低，尺寸一致性容易保证，批量生产的成本也控制在合理区间。支架的所有安装孔位都做了去毛刺处理，螺丝穿入时不会出现卡滞，也不会因为孔边的毛刺导致安装面出现缝隙，影响固定的牢固度。

　　在实际选型使用时，需要注意核对电机前端止口的直径尺寸，确保和支架中心孔的尺寸匹配，同时要确认电机端盖的安装孔位分布和立板上的孔位对应，避免出现孔位错位无法安装的问题。安装过程中，建议先将电机固定在支架立板上，调整电机位置保证止口完全入位后再锁紧电机固定螺丝，之后再将支架整体通过底板的安装孔固定在设备机架上，这样的安装顺序可以避免先固定支架后装电机时，操作空间不足导致螺丝锁紧不到位的问题。对于传动精度要求稍高的场景，还可以在支架底板和安装面之间增加薄铜皮调整垫片，微调电机输出轴的中心高度，保证传动齿轮或者同步带的啮合间隙处于合理范围，降低运行过程中的振动和噪音。

　　这类小型电机支架虽然属于传动系统中的基础辅件，但结构设计的合理性直接影响整套动力单元的运行寿命，不合理的支架结构容易导致电机运行时振动过大，长期运行会出现电机轴承磨损加快、输出轴跳动超差、传动件过早失效等问题，这款支架的结构设计充分考虑了小尺寸直流电机的安装定位需求，在有限的空间内兼顾了结构强度、安装便捷性和定位精度，能够满足多数小型机电传动场景的电机固定需求。
