12V小型直流发电机结构设计方案

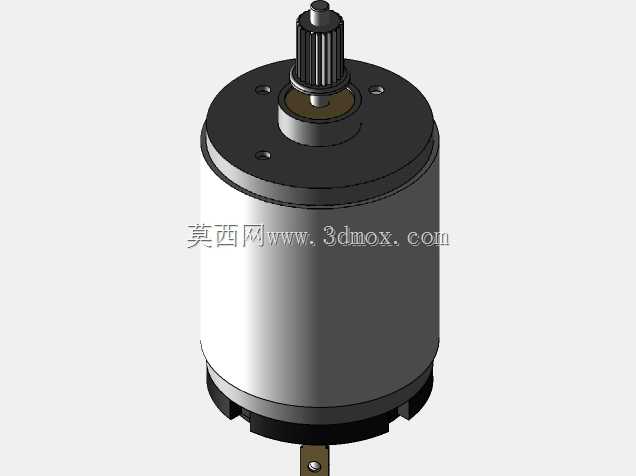

　　这款12V直流发电单元，常被集成在小型便携动力设备、户外作业辅助装置、车载附属供电系统中，作为独立补能模块使用，在主发动机运转时通过皮带轮联动完成机械能到电能的转换，为配套的低压控制回路、小型传感模块、车载附属电器提供稳定直流电源，也可搭配储能电容作为短时备用供电单元，应对主供电回路短暂掉电的工况。从结构设计逻辑来看，整体采用对称式方形壳体布局，壳体采用分体式拼接结构，两侧端盖通过定位止口与主壳体配合，既保证内部定子组件的同轴度装配精度，也能为内部磁路结构提供可靠的防护，避免户外工况下的粉尘、水汽侵入绕组区域。

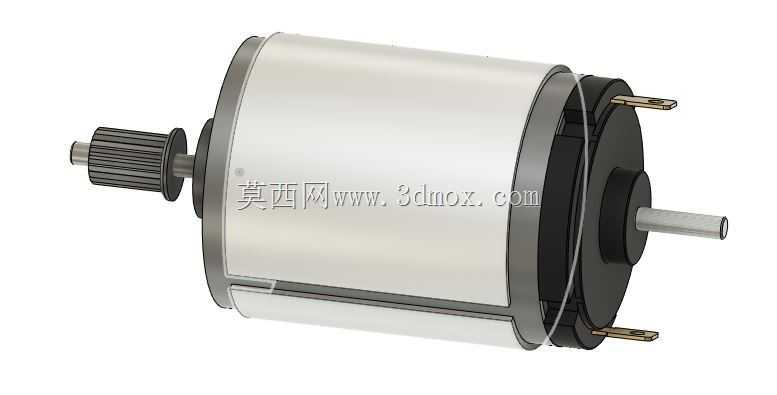

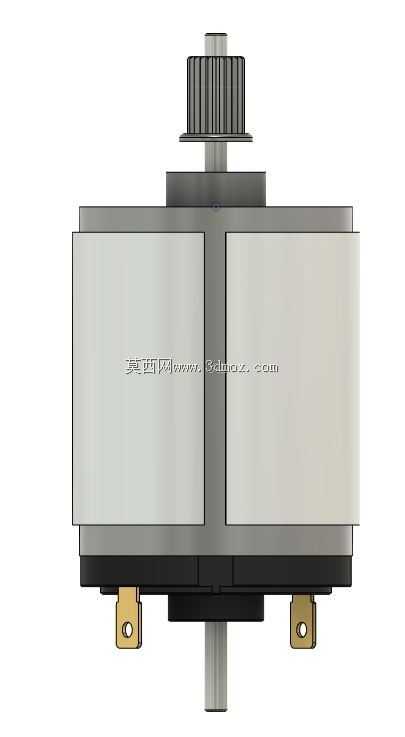

　　输出端采用带安装孔的铜质接线端子，端子直接从壳体底部引出，接线面做镀锡处理降低接触电阻，两个端子的间距符合低压电气件的安全爬电距离要求，接线时无需额外转接件即可直接压接标准线鼻，适配多股铜芯线缆的连接需求。动力输入侧设置同步带轮结构，带轮的齿形参数适配常规3M同步带规格，带轮与输入轴之间采用过盈配合加平键定位的方式传递扭矩，可承受额定转速下的冲击载荷，避免长时间运转出现带轮打滑、轴孔磨损的问题。输入轴从壳体上下两端伸出，上端为动力输入端，下端可根据安装需求选配定位轴承座，适配不同安装姿态的设备集成需求，轴伸端的密封采用双唇口橡胶油封，可在-20℃到80℃的工作环境下保持可靠密封性能，阻止内部润滑脂溢出同时阻挡外部杂质进入轴承腔。

　　从安装边界来看，整体方形壳体的棱边做了R2圆角处理，避免装配过程中锐边划伤操作人员，壳体两侧预留的安装固定位可适配M4规格的安装螺栓，安装孔位的公差按照IT12级设计，可兼容支架加工时的轻微位置误差，降低现场装配的调整难度。内部绕组的排布采用集中式绕线方案，配合高牌号永磁体做励磁源，在额定转速下可输出稳定的12V直流电压，电压波动范围控制在±5%以内，可满足对供电稳定性要求较高的小型电控模块使用需求。壳体表面做哑光阳极氧化处理，既提升壳体的耐腐蚀性能，也能在设备运转时辅助散热，将绕组工作产生的热量通过壳体快速散发到周边环境中，避免长时间满负荷运转出现内部温升过高导致的绝缘老化问题。

　　在实际选型适配时，需要重点核对输入带轮的节圆直径与设备主动轮的传动比，确保发电机工作在额定转速区间，避免转速过高导致输出电压超限损坏后端用电设备，同时也要注意安装时输入轴与主动轴的平行度偏差控制在0.1mm以内，降低同步带的偏磨风险，延长传动部件的使用寿命。接线时需要注意两个输出端子的极性标识，壳体底部靠近端子的位置压制有极性凸点，避免接线反接导致后端设备损坏，端子的紧固扭矩需要控制在1.2N·m到1.5N·m之间，扭矩过大容易导致端子根部的绝缘基座开裂，扭矩过小则会出现接触电阻过大发热的问题。整体结构没有易损的复杂传动部件，日常维护仅需定期检查同步带的张紧力与轴承的润滑状态，即可保证长时间稳定运行，适合在各类小型移动设备、户外作业装备、车载附属系统中作为低压供电单元使用。
