6V直流水泵一体化结构三维设计

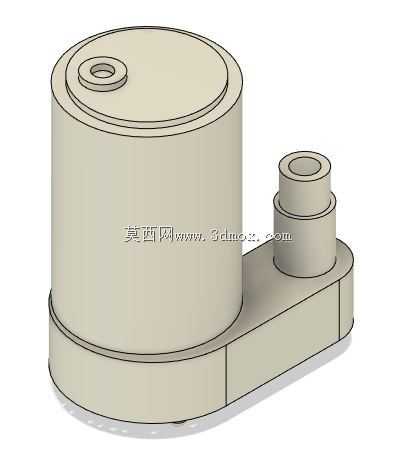

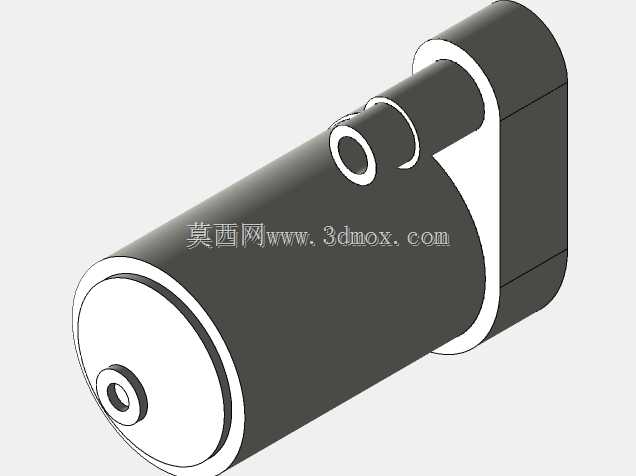

　　设计过程中首先要考虑的是动密封的可靠性，因为6V直流驱动的转速普遍在每分钟数千转区间，叶轮轴与泵腔之间的密封如果采用传统填料密封，会带来过大的转动阻力，直接降低低压供电下的出水效率，因此这类小型泵普遍采用磁耦合无接触传动结构，将驱动磁钢与叶轮整合在泵腔内部，外部的定子线圈与驱动磁钢之间通过泵壳的薄壁隔层实现磁力传动，完全取消了动密封结构，从根源上避免了长期运行后的渗漏问题，这一点在结构建模时需要严格控制隔层的壁厚，壁厚过大会增大磁隙，降低传动扭矩，壁厚过小则会带来泵腔受压变形的风险，常规设计下隔层壁厚控制在0.8-1.2mm区间，既能保证磁传动效率，也能承受0.1MPa以内的常规工作水压。这款6V直流水泵的结构设计，首先要匹配低压直流供电场景下的紧凑安装需求，常见于桌面小型水冷循环、小型园艺滴灌供水、便携实验设备流体输送、家用小型水族箱换水等场景，这类场景普遍没有高压交流供电条件，且对安装空间的占用有严格限制，不能采用常规工业泵的分体式布局。从结构布局来看，模型采用泵体与驱动腔一体化的L型排布，主腔体为圆柱形储压及叶轮容纳空间，顶部偏心位置设置进水接口，侧方延伸的阶梯状凸台为出水接口，两个接口均采用标准圆柱承插结构，可直接匹配常规内径的硅胶输水软管，不需要额外加装转接头就能完成管路对接，减少了现场装配的零件数量。

　　外形尺寸方面，主泵腔的直径控制在30mm左右，整体高度含底部安装座不超过40mm，侧方出水接口的凸台延伸长度不超过20mm，整体安装 footprint 可以控制在40mm*50mm的矩形区域内，安装时只需要在底部基座上预留两个M3的螺丝孔位就能完成固定，不需要额外设计复杂的安装支架，适配各类紧凑设备的内部装配空间。进出水接口的高度差设计也经过考量，进水口设置在主腔体顶部的偏心位置，能够保证泵腔内部的空气在首次注水时可以顺利从进水口排出，不需要额外设置排气螺塞，降低了零件加工成本；出水口设置在侧方凸台的最高位置，与叶轮腔的高压区直接连通，能够减少流体在泵腔内部的涡流损失，提升输水效率。

　　从建模的细节来看，泵壳的所有棱角位置都做了R0.5的圆角过渡，一方面是为了适配注塑加工的脱模需求，避免尖角位置出现应力集中导致的壳体开裂，另一方面也能减少流体在泵腔内部流动时的直角阻力，让流道更加顺滑。底部的安装基座与主泵腔采用一体化结构，基座厚度设置为3mm，能够保证在安装螺丝锁紧时不会出现基座变形，同时基座与主泵腔的连接位置做了一圈加厚的加强筋，避免泵体在受到管路拉扯时出现连接位置断裂的问题。在实际选型适配时，这款泵的6V低压供电特性决定了它可以直接匹配USB供电端口或者小型锂电池组，不需要额外配置降压模块，非常适合便携类设备的集成，比如户外露营用的小型淋浴供水、笔记本电脑的外置水冷循环、小型3D打印机的冷却液输送等场景，这些场景下的输水流量需求普遍在每分钟1-3L区间，扬程在1-2米范围，这款结构的泵体刚好可以覆盖这类参数需求，不会出现性能过剩导致的成本浪费。

　　建模过程中还需要考虑叶轮与泵腔的配合间隙，间隙过大会导致高压区的水回流到低压区，降低容积效率，间隙过小则会因为注塑件的尺寸公差导致叶轮与泵壳刮蹭，增大运行噪音甚至出现卡滞，常规设计下单边间隙控制在0.2-0.3mm区间，既能兼容普通注塑加工的公差等级，也能保证泵的输水效率。另外，侧方出水接口采用阶梯式的圆柱结构，不同直径的阶梯段可以适配不同内径的输水软管，用户可以根据自己的管路尺寸选择插入对应的阶梯段，不需要额外更换接头，提升了产品的通用适配性。整个泵体的外壳没有多余的装饰结构，所有结构特征都服务于功能需求，没有为了外观增加不必要的曲面或者凸起，既降低了建模的复杂度，也减少了注塑模具的加工成本，符合小型民用泵类产品的成本控制逻辑。在安装边界的考量上，泵体周围只需要预留5mm的操作空间就能完成管路插拔和螺丝锁紧，不需要预留过大的维护空间，因为这类直流水泵的设计寿命普遍在数千小时，正常使用场景下不需要中途拆解维护，一体化的密封结构也不支持用户自行拆解维修，因此安装时可以将其布置在设备内部的边角位置，充分利用设备内部的闲置空间，提升整体设备的空间利用率。
