420点白色实验面包板结构设计

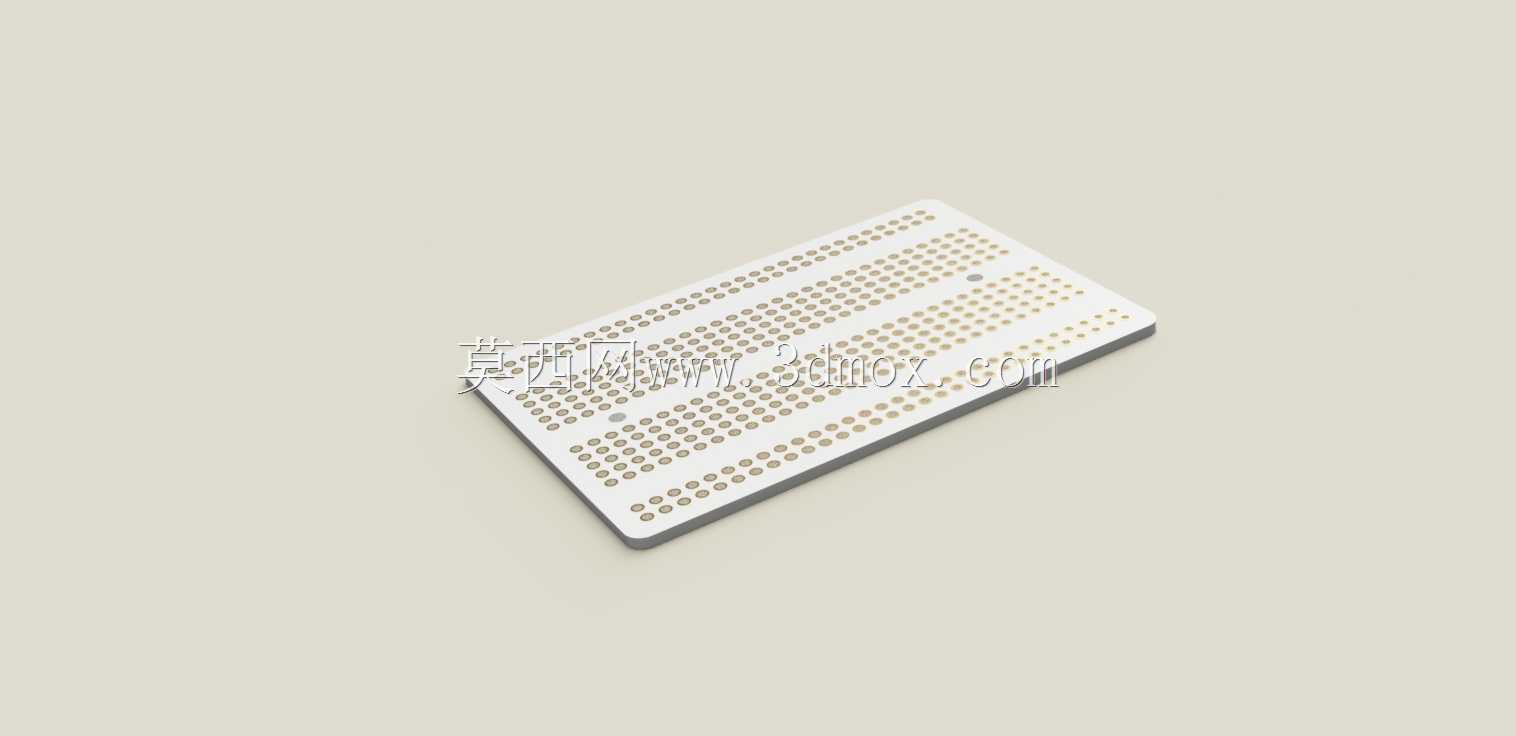

　　日常做电子电路原型验证的时候，最离不开的就是这类无焊面包板，不用反复焊接拆焊，就能快速完成电路的搭试与功能验证，不管是学生做课程实训、电子爱好者做创意原型，还是企业研发阶段做前期电路可行性验证，这类穿孔板都是桌面常备的工装配件。这款420点的白色穿孔板，整体采用规整的矩形布局，板面的插孔按照标准间距排布，刚好适配常规直插电子元件的引脚尺寸，不管是电阻、电容、二极管这类分立元件，还是常见的DIP封装芯片，都能直接插入完成电气连接，不需要额外做引脚处理。

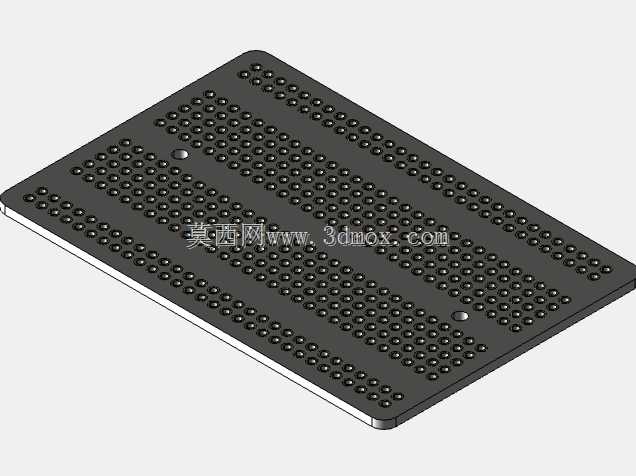

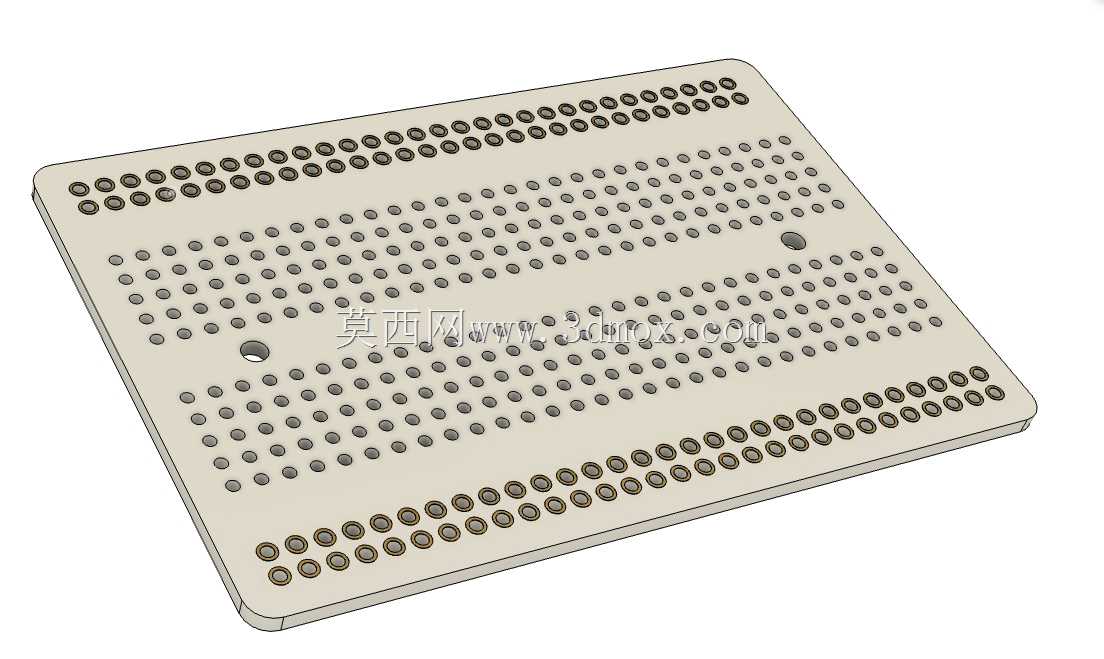

　　从结构设计来看，板面的插孔分为上下两条电源总线区和中间的元件插接区，中间区域的插孔以列为单位做内部连通，每列5个插孔互通，刚好满足单个元件引脚外接多路线缆的接线需求，上下的电源总线则是整行连通，方便给整个板面的电路统一供电与接地，避免接线杂乱。板体的边缘做了轻微的圆角处理，没有尖锐的毛边，日常拿取使用的时候不会划伤手部，板面的基材采用绝缘性能优异的工程塑料，表面做了哑光处理，不会产生强光反射，长时间盯着板面接线也不容易产生视觉疲劳。

　　内部的导电弹片采用弹性优异的金属材质，插拔多次之后依然能保持足够的夹持力，不会出现引脚接触不良、电路时通时断的问题，每个插孔的开孔尺寸都经过严格管控，既不会因为开孔过大导致元件引脚松动脱落，也不会因为开孔过小导致元件插拔困难、甚至把元件引脚折弯。从安装边界来看，这款面包板属于桌面便携型的尺寸，不需要额外做固定安装，直接平放在工作台面就能使用，板体底部带有防滑的胶垫，放在光滑的实验台面上接线的时候不会随意滑动，如果需要拼接多块面包板扩展接线区域，板体的侧边也做了可拼接的卡扣结构，多块同规格的板子可以直接拼接成更大的实验板面，满足复杂电路的搭试需求。

　　在实际使用场景里，这类面包板可以反复使用，不需要焊接，不会损伤元件引脚，做完实验之后可以直接把元件拔下来收纳，下次实验还能继续使用，相比需要焊接的万能板，它的使用成本更低，验证效率更高，特别适合需要频繁修改电路参数、调整接线逻辑的原型开发阶段。设计这款模型的时候，重点还原了板面插孔的排布规律、板体的厚度比例以及边缘的细节特征，每个插孔的位置都和实物一一对应，做电子实训设备的场景建模、或者教学演示动画制作的时候，直接调用这个模型就能还原真实的实验桌面场景，不需要再重新测绘建模。另外在结构细节上，板体的分层结构也做了还原，表层的绝缘面板、中间的导电弹片层、底层的防滑底板都有对应的结构体现，做产品结构拆解演示的时候，可以直接拆分展示内部的导电连接逻辑，帮助初学者快速理解面包板的工作原理。需要注意的是，这类面包板仅适用于低压小电流的电路实验，不能用于强电回路的接线，大电流工况下内部弹片容易发热导致接触不良，甚至出现熔毁的风险，这也是选型使用的时候需要明确的应用边界。
