16mm嵌入式无引线金属按钮结构设计

　　这款16mm规格的无引线金属按钮，主要面向各类低压电控柜体、小型电子设备操作面板、工业手持终端的手动触发场景设计，区别于常规带焊接引脚或接线端子的按钮，该款结构未预留外接线缆的连接位，适配板载贴片触发或者内部短接触发的安装场景，在紧凑型设备的内部空间排布中能进一步压缩接线占用的冗余空间。从实际使用场景来看，这类按钮常被用在小型测试治具、桌面式小型电控盒、定制化电子改装设备的面板上，作为瞬时触发的操作输入部件，不需要额外搭配接线端子，直接通过壳体下部的柱体与内部PCB板上的触发触点对位即可完成触发配合，省去了接线剥线、端子压接的装配工序，适合小批量定制设备的快速装配需求。

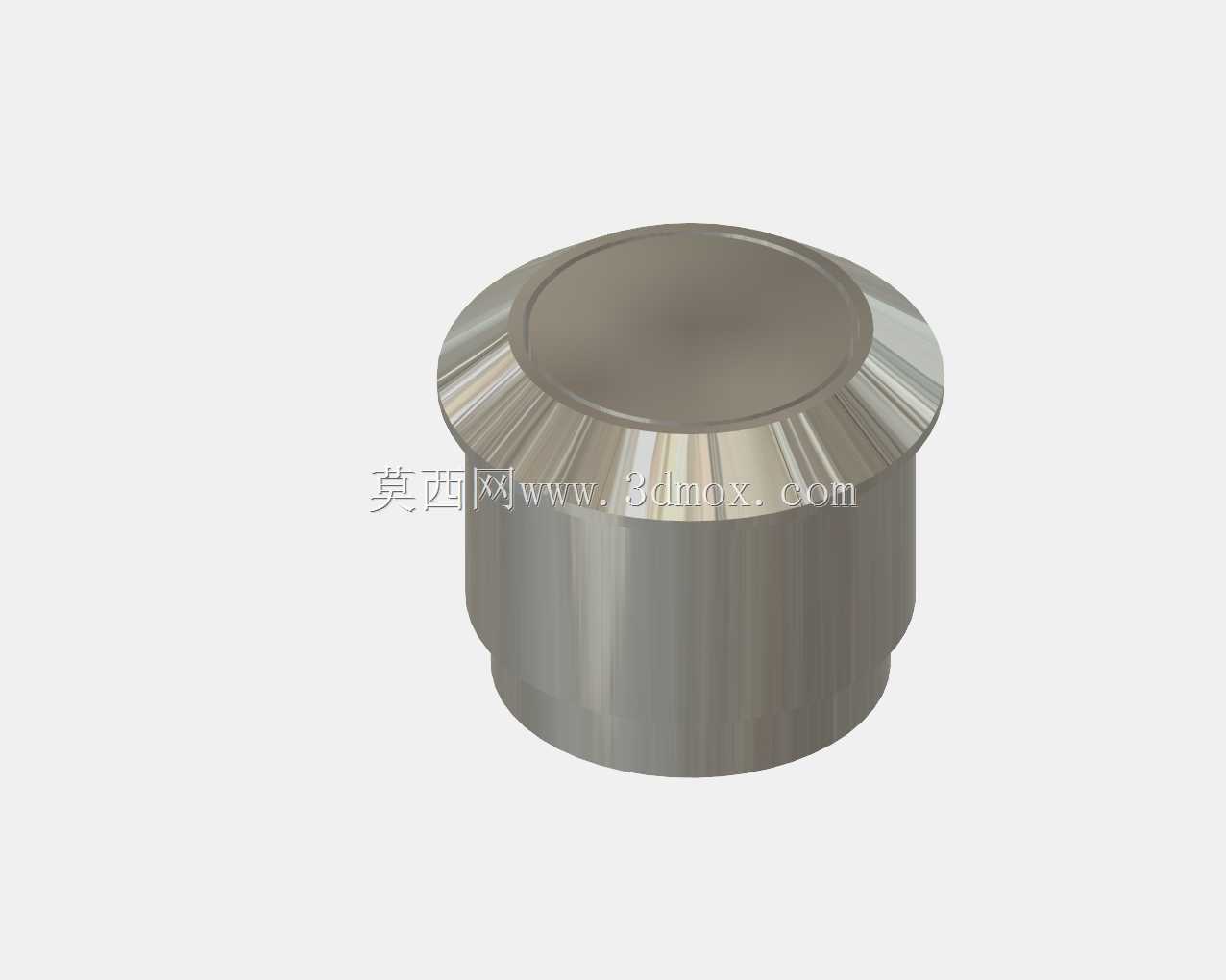

　　从结构设计思路来看，整体采用一体化金属切削成型的方案，上部按压头做了外翻边的限位结构，翻边直径大于安装孔直径，安装时从面板外侧将按钮柱体穿入预制的16mm安装孔内，翻边自然卡在面板外侧，不需要额外加装卡簧或者螺纹锁固件，下部柱体与安装孔采用间隙配合，按压行程内不会出现径向晃动，同时金属材质的外壳具备更好的抗油污、抗磨损性能，在车间现场的多尘、少量油污溅落的场景下，比塑料按钮的耐用性更强。按压面做了平整的微弧处理，边缘做了小角度的倒角过渡，手指按压时不会有尖锐的棱角触感，日常频繁操作的触感反馈更柔和。

　　外形尺寸与安装边界方面，按钮整体为回转体结构，上部翻边的外径略大于16mm安装孔，翻边厚度控制在1.5mm以内，不会在面板表面突出过高的厚度，保持面板整体的平整性；下部柱体直径适配16mm标准安装孔，柱体长度根据常规面板厚度设计，适配1-3mm厚度的金属面板、亚克力面板或者PCB面板安装，柱体下端为平切端面，直接与内部的轻触开关或者弹片触点接触，按压时的力直接传递到内部触发元件，没有多余的传动结构，力损更小，触发反馈更直接。

　　功能特性上，这款按钮本身仅作为按压传力的操作部件，不集成触点、弹簧等内部电气元件，依靠设备内部自带的触发元件完成电路通断，因此结构可靠性更高，不会出现内部触点氧化、弹簧失效的问题，外部金属壳体仅承担操作受力与安装限位的作用，日常使用中即使出现按压面磨损，也只需要更换外部的按钮帽即可，不需要拆解内部电路，维护成本更低。同时金属外壳可以做接地处理，在有静电防护要求的设备上，能够将人体携带的静电通过按钮壳体引导到设备接地端，避免静电击穿内部敏感电子元件，这也是塑料按钮不具备的特性。

　　在实际选型适配时，需要注意安装孔的公差控制，安装孔直径建议控制在16+0.1mm范围内，间隙过大会导致按钮径向晃动，按压时出现偏卡，间隙过小则会导致按钮按压行程卡滞，无法正常复位；面板外侧的翻边与面板之间可以根据防护需求加装薄型密封垫圈，提升面板位置的防尘防溅能力，适配IP54左右的防护等级要求，满足一般工业现场的使用环境。另外由于该按钮没有自带复位结构，需要依靠内部触发元件的复位弹力将按钮顶回初始位置，选型内部轻触开关时需要确认复位弹力在1.5-3N范围内，弹力过小会导致按钮复位迟缓，弹力过大则会增加按压力度，影响操作手感。

　　从建模细节来看，整个回转体的曲面过渡做了等半径倒角处理，翻边位置的锥面角度经过优化，按压时手指的接触面积更大，压强更小，长时间操作不会产生明显的压痛感；柱体外壁的粗糙度控制在Ra1.6以内，穿入安装孔时不会刮伤孔壁，也能减少按压过程中的摩擦阻力，提升按压顺畅度。整体结构没有复杂的倒扣或者异形结构，采用常规的CNC车削工艺即可批量加工，加工成本可控，也可以根据实际使用需求更换不同的表面处理方式，比如喷砂氧化、镀铬、拉丝处理，适配不同设备的外观风格。
