摩托罗拉CDM1250车载电台三维数模

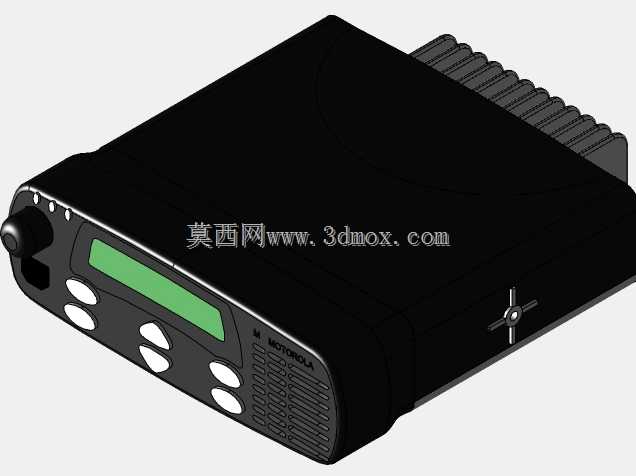

　　在业余无线电通讯、车载调度通讯、现场应急通讯组网的场景里，这类固定安装式的对讲电台是核心的通讯终端设备，很多做车载改装、通讯舱集成、固定站点布设的结构工程师，在做安装位设计、周边配套结构开发的时候，往往需要精准的设备外形数模来做干涉校验、安装支架匹配，避免现场安装时出现尺寸冲突、固定孔位不对位的问题。这个数模还原了设备的整体外形轮廓，前端操作面板的布局完全参照实机做了复刻：带绿色背光的液晶显示屏位置、排布在屏幕下方的功能按键、左侧的频道旋钮与音量旋钮、面板下部的扬声器格栅区域，还有机身上部的散热鳍片结构、侧面的固定安装孔位、尾部的接口延伸区域都做了对应还原，能满足结构设计阶段的装配校验需求。

　　从实际工程使用的角度来说，这类车载电台通常是固定安装在车辆中控台预留位、通讯机架的标准安装位上，设备的整体外形为长方体结构，前端操作面略微做了倾角处理，方便操作人员在坐姿状态下观察屏幕、按压按键，机身上部的散热鳍片是顺着设备长度方向排布的，对应设备长时间大功率发射时的散热需求，建模的时候也还原了鳍片的间距与凸起高度，在做周边结构避让的时候，可以直接参考这个数模预留足够的散热空间，避免遮挡散热风道导致设备过热降功率。设备前端的按键凸起高度、旋钮的直径与突出面板的尺寸都做了写实还原，在做面板周边的装饰框、防尘罩设计的时候，可以直接用这个数模做配合间隙的校验，预留出按键操作、旋钮旋转的活动空间，不会出现安装后按键被卡住、旋钮拧不动的问题。

　　侧面的十字形安装固定位也对应实机的安装支架固定点做了定位，在设计通用安装支架、定制固定托架的时候，可以直接提取数模上的孔位坐标来做支架的开孔设计，不用再反复测量实机尺寸，减少前期设计的测量误差。很多工程师在做通讯系统集成的时候，往往需要把这类电台和电源模块、天线馈线、其他通讯终端整合到同一个机柜或者车载安装仓里，这个数模可以直接导入到装配环境里，和周边的电源、接线端子、固定机架做装配干涉检查，提前发现走线空间不足、设备之间间隙过小影响散热、安装位重叠的问题，减少后期现场安装的整改工作量。

　　要说明的是，这个数模侧重的是外部安装尺寸与外形结构的还原，没有做内部电路板、元器件的细节建模，对于需要做外观结构适配、安装位设计、周边配套结构开发的场景完全够用，不需要额外花时间去测绘实机的外部轮廓，能大幅缩短前期方案设计的周期。在做车载安装场景的设计时，还可以结合这个数模模拟设备安装后的操作视角，确认屏幕的可视角度、按键的操作可达性是否符合人机工程要求，调整安装支架的倾斜角度，让操作人员在使用的时候不用刻意俯身或者歪头就能看清屏幕内容、操作按键。设备尾部的接线区域也做了外形轮廓的还原，在做仓内走线规划的时候，可以参考尾部的接口位置预留足够的馈线弯曲半径、电源接线的操作空间，避免安装后接线插头被顶住、线缆弯折角度过大影响使用寿命。对于业余无线电爱好者做车载电台的个性化改装、定制安装面板的时候，这个数模也能提供精准的尺寸参考，不用反复拆装实机测量尺寸，就能提前做好改装件的设计，加工完成后可以直接装配到位。
