Ubiquiti Rocket AC Lite PCB板结构设计

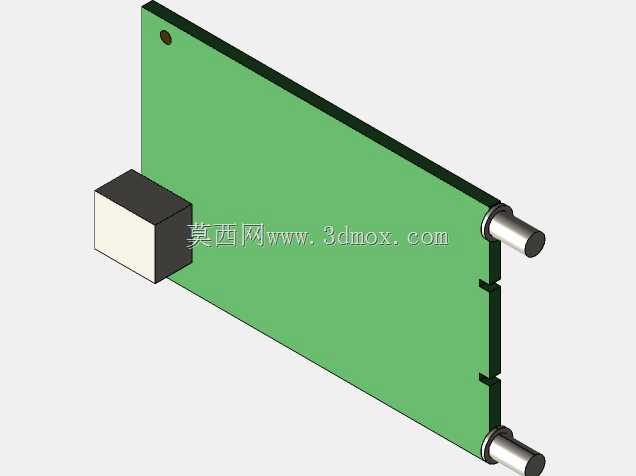

　　做无线通信基站侧硬件结构设计的工程师，大概率都接触过Ubiquiti的airMAX系列室外射频设备，这次拆解建模的Rocket AC Lite核心PCB组件，是做配套室外外壳、抱杆安装套件、馈线转接结构时绕不开的基准参考件。很多刚接触这类通信硬件建模的新人容易犯的错，是直接把整机外观尺寸当PCB安装边界，实际上这款Lite版本的核心板本身不带外置天线单元，所有射频输出都靠板端的两个同轴连接器外接适配天线，这一点在做结构适配时必须优先明确，不然会出现安装位干涉、馈线弯折半径不足的问题。

　　从实际工程应用场景来看，这款PCB板主要用在郊区无线覆盖、矿区点位数据回传、园区无线组网这类室外场景，配套的外壳需要满足IP67级防护要求，所以建模时首先要锁定PCB本身的安装基准：板体四个角的固定孔位是核心定位基准，其中靠近板边的两个沉头孔位是主安装位，用来和外壳内部的支撑柱锁合，剩下的孔位是辅助定位，避免长期户外使用受温度变化、风载震动出现板体移位。板上凸起的方块模块是核心射频处理单元，这个区域的外壳内壁必须预留足够的散热间隙，不能直接压在模块屏蔽罩上，不然高温环境下会触发设备降频，影响无线传输带宽。

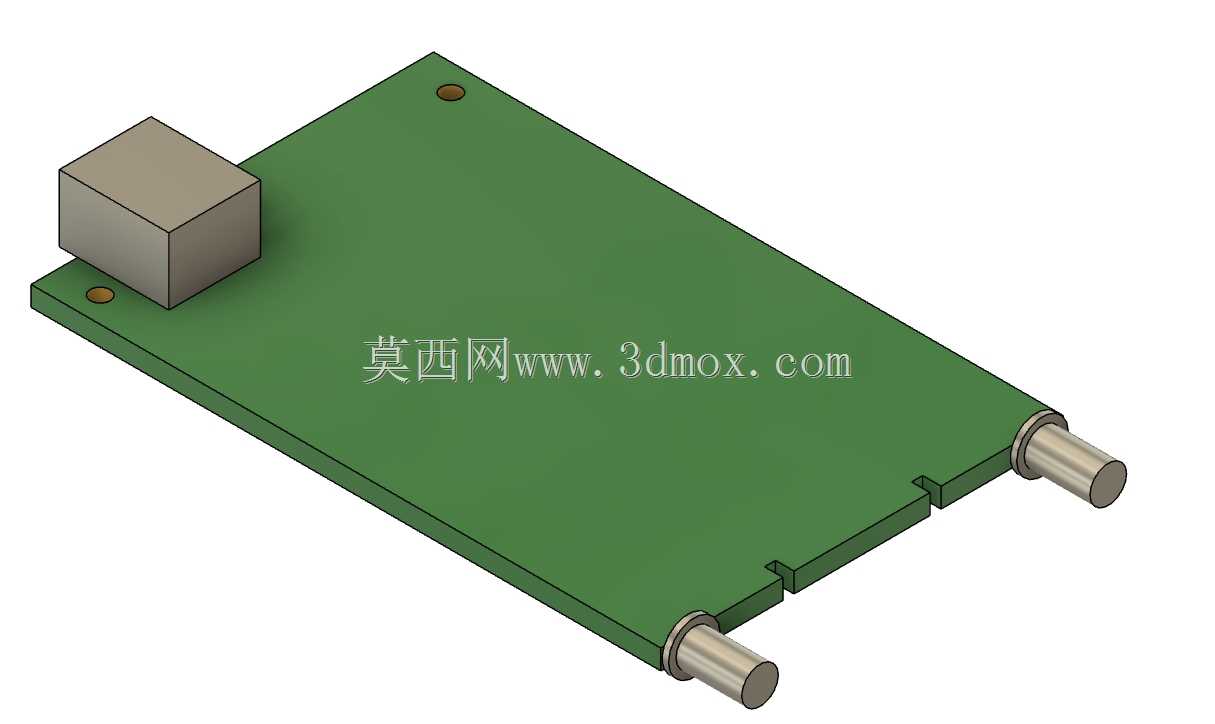

　　设计思路上，这块PCB采用的是长边出线的布局，两个同轴射频连接器布置在板体短边的同一侧，这种布局的好处是配套外壳的防水接头可以集中布置在一侧，减少外壳防水密封的点位，降低户外使用的进水风险。建模时要特别注意两个连接器的伸出长度，这部分直接决定了外壳侧壁的开孔位置和防水胶圈的压缩量，连接器根部的焊盘区域要做应力释放设计，不能让外壳安装时的挤压力直接传递到焊盘上，避免长期震动出现焊盘脱落的故障。板体上的两个圆形标记点是生产时的定位Mark点，做结构设计时不需要在这两个位置做避让，但要注意不能在Mark点上方布置加强筋或者固定柱，不然会影响生产时的SMT贴片定位。

　　从安装边界来看，这块PCB的整体厚度是标准1.6mm板厚，加上表面元件的最高凸起高度，外壳内部的净空高度至少要预留8mm，才能保证所有元件不与外壳内壁发生干涉。板体长边的两个缺口是外壳卡扣的配合位，建模时要严格匹配缺口的宽度和深度，公差控制在0.2mm以内，不然装配时会出现卡扣卡不紧或者装配间隙过大的问题。很多工程师在做配套结构时容易忽略PCB板边的工艺缺口，实际上这些缺口是生产时拼板的V-CUT定位位，虽然不影响安装，但如果在对应位置布置支撑筋，会导致PCB无法完全落位到安装基准面上，造成连接器与外壳开孔不同心的问题。

　　实际选型适配时还要考虑，这款PCB的供电模块集成在板体上，对应的电源接口位置虽然在当前视图中未完全展示，但从板层布局来看，供电回路的走线集中在射频模块的另一侧，做外壳结构时要在对应位置预留电源走线的过孔，同时要做好电源线路与射频线路的屏蔽隔离，避免电源杂讯影响射频信号的灵敏度。对于做第三方配套外壳、安装抱箍的工程师来说，这个三维模型的核心价值是提供了完全精准的板级安装基准，不需要再拆机实测孔位和元件高度，就能直接开展配套结构的设计，大幅缩短户外通信设备配套件的开发周期，避免因为尺寸测量误差导致的装配失败问题。
