IP65防护等级带安装耳塑料接线壳体

　　这款带固定安装耳的IP65等级塑料壳体，是户外小型电源、信号变送模块封装场景里的常用结构件，很多户外布设的低压变送单元、小型电源转换模块、线路转接节点都会选用这类壳体做外层防护，毕竟户外工况要直面淋雨、扬尘、短时浸水的考验，IP65的防护等级能完全阻挡粉尘进入壳体内部，同时抵御任意方向的低压喷水冲刷，不会让内部电路因为进水积灰出现短路、触点氧化的问题。

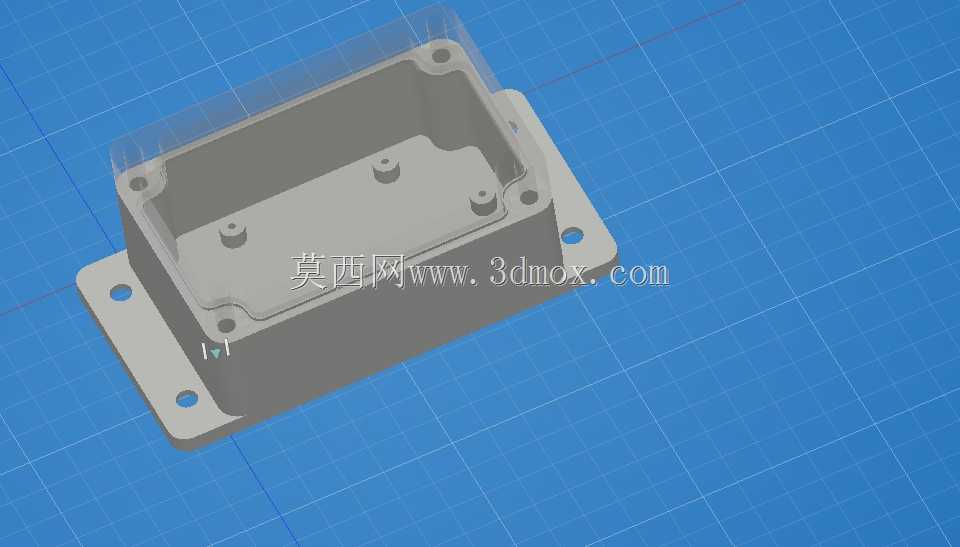

　　从结构设计逻辑来看，壳体整体采用上下扣合的装配形式，上盖为平整盖板结构，下壳主体是容纳元器件的空腔结构，两侧延伸出带安装孔的固定法兰耳，安装孔位做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出安装面，既保证安装后壳体与安装基面贴合紧密，也避免螺丝头突出剐蹭周边布线或者操作人员。壳体空腔内部的底面上预留了四个圆柱形的螺丝柱，柱体顶端做了导向倒角，方便内部PCB板或者元器件安装支架对准孔位，不需要额外在壳体内壁做粘胶或者卡扣固定，直接用自攻螺丝就能把内部组件牢牢固定在壳底，装配效率比卡扣式结构更高，后期维护拆卸也不会出现卡扣断裂的问题。

　　尺寸边界上，这款壳体的长宽高外轮廓为100mm×68mm×50mm，两侧安装耳向外延伸后，整体安装跨距会比主体宽度多出32mm左右，四个安装孔的中心距严格适配常规电气安装板的标准孔位排布，安装时不需要额外在安装面板上重新打孔，直接适配现有预留孔位就能完成固定。壳体的壁厚控制在2.5mm，这个厚度既能保证ABS或者PC材质注塑成型后的结构强度，在承受常规外力冲击时不会出现开裂变形，也不会因为壁厚过大造成材料浪费、整体重量超标，毕竟户外布设的设备很多时候是安装在立杆、设备侧壁这类承重有限的位置，过重的外壳会增加安装固定的负载压力。

　　上下壳的配合面做了一圈嵌入式的密封槽，装配时可以在槽内嵌入适配的硅胶密封条，上盖扣合后密封条会被均匀压缩，填充掉上下壳配合面的所有缝隙，这也是实现IP65防护等级的核心结构设计，相比打胶密封的形式，密封条可拆卸更换，后期拆开维护内部元器件后，重新装配依然能保证防护性能不会下降，不会出现密封胶残留、反复打胶密封不严的问题。壳体的进线位置可以根据实际使用需求在侧壁开孔安装防水格兰头，不管是电源进线还是信号出线，都能通过格兰头实现线缆位置的密封，保证整体防护链路的完整性。

　　实际选型使用的时候，需要先核算内部要容纳的元器件、PCB板的整体尺寸，确保元器件最高处距离壳体内顶面留有至少3mm的安全间隙，避免上盖扣合后压碰到元器件引脚造成短路；安装固定时要注意法兰耳的安装面尽量平整，如果安装基面有明显凹凸，需要加垫橡胶平垫再锁紧螺丝，避免锁紧力过大造成法兰耳根部出现应力开裂，毕竟塑料材质的抗形变能力比金属壳体弱，过度锁紧很容易在安装位置产生裂纹，反而破坏壳体的密封性能。这类壳体除了用在小型电源变压器的封装上，户外的传感器接线节点、小型信号放大器、低压控制模块的封装也都能适配，只要内部元器件的整体尺寸在空腔容纳范围内，都可以通过调整内部安装柱的高度来适配不同的组件安装需求，通用性很强。
