罗姆BM6112FV-C栅极驱动器SSOP-B28W封装

　　在电力电子驱动类电路的PCB开发环节，栅极驱动IC的封装三维模型是结构布局阶段不可或缺的参考载体，本次涉及的SSOP-B28W封装对应罗姆BM6112FV-C栅极驱动器，这类器件主要应用在电机驱动、电源逆变、功率开关管驱动等场景中，承担控制功率器件通断、匹配驱动电平、隔离控制侧与功率侧信号的核心作用。

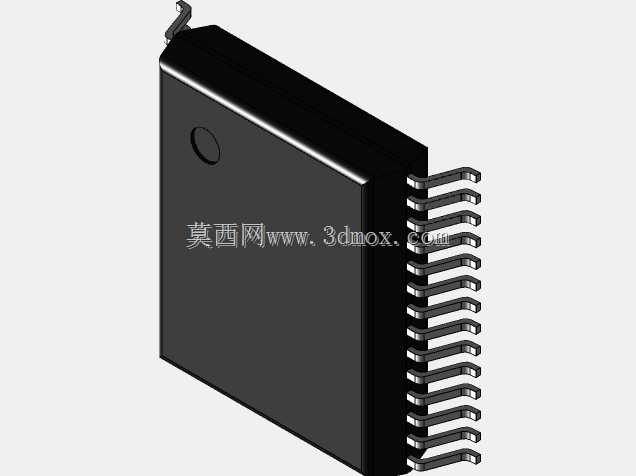

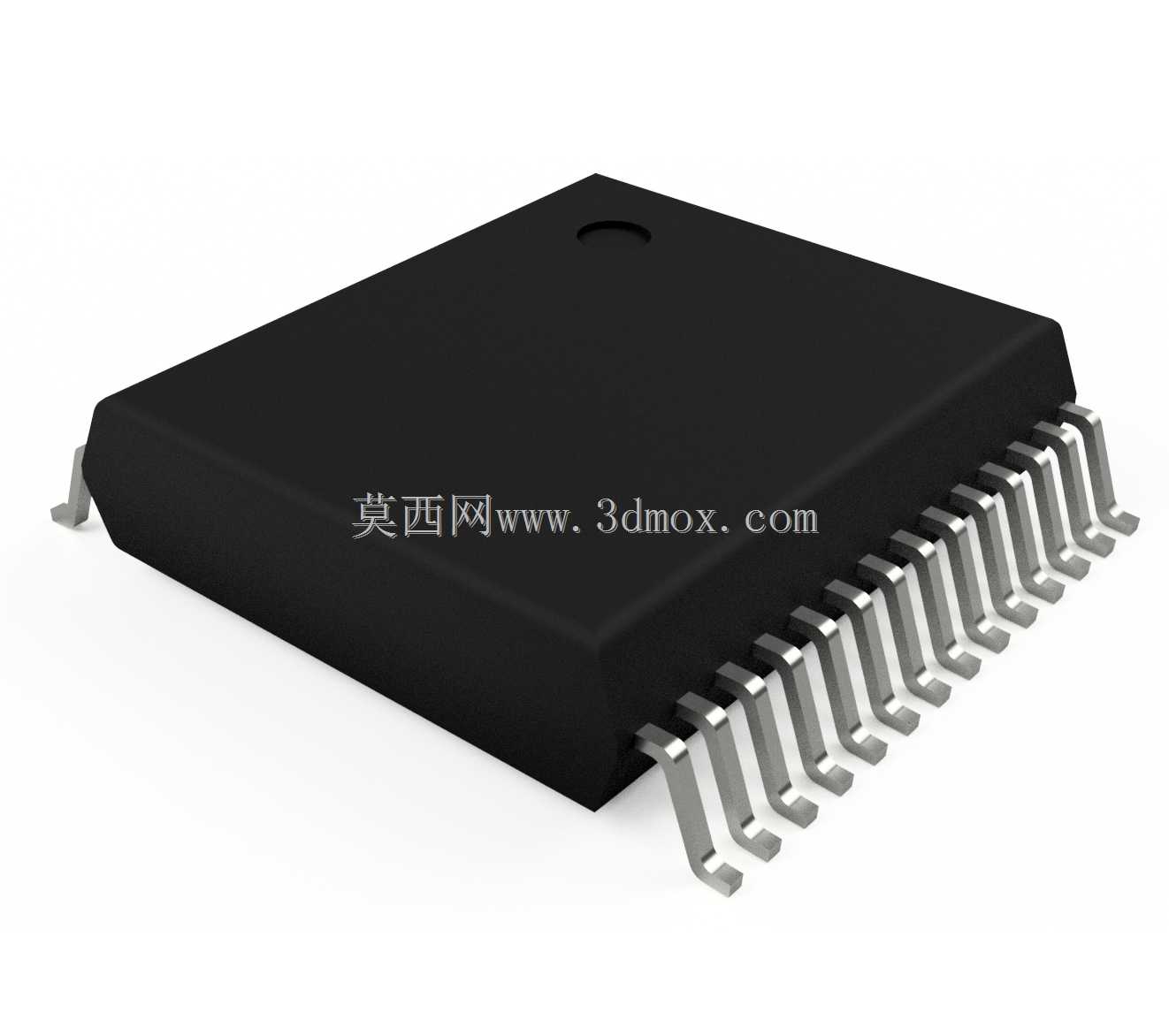

　　从实际工程应用的角度出发，这类窄间距小外形封装的三维建模，核心要服务于Altium等EDA软件中的PCB布局校验、结构干涉检查、装配工艺验证等工作。建模过程中完全参照器件官方数据手册给出的机械尺寸参数，首先确定封装本体的外形轮廓：黑色塑封主体为长方体结构，本体上表面设置有一处圆形定位标记，用于生产装配过程中的引脚1方向识别，避免器件贴装时出现方向反向的问题。塑封本体的边角做了微小的倒角处理，符合实际半导体塑封工艺的成型特征，不会出现尖锐直角的加工缺陷。

　　引脚部分是这类封装建模的重点，SSOP-B28W为双侧翼形引脚布局，两侧各分布14个引脚，总计28个引脚，引脚采用鸥翼式成型结构，引脚间距、引脚伸出塑封本体的长度、引脚弯折的弧度、引脚焊接端的宽度与厚度，都严格匹配手册给出的公差范围，确保在PCB布局时，焊盘尺寸设计、钢网开口设计能够与引脚完全匹配，避免出现虚焊、连焊等SMT贴装缺陷。建模时特意还原了引脚金属部分的折弯应力释放结构，引脚靠近塑封本体的位置有微小的弧度过渡，能够抵消PCB焊接过程中热胀冷缩带来的应力，避免引脚从塑封本体处断裂。

　　在安装边界的考量上，建模时预留了足够的装配空间余量：器件本体距离周边其他元器件的安全间隙、引脚焊接后的爬电距离、器件上方的散热空间、返修时热风枪操作的预留空间都在模型中有所体现。这类封装的器件在实际板卡装配时，通常采用回流焊工艺，模型的尺寸精度直接影响到DFM可制造性检查的准确性，若模型尺寸与实际器件存在偏差，很可能导致贴装时器件与周边结构件、接插件、高大电容发生碰撞，或是焊接后引脚与焊盘对位偏移，直接造成生产良率下降。

　　从功能特性匹配的角度，BM6112FV-C作为栅极驱动IC，其SSOP-B28W封装的散热能力也在建模时做了对应考量，塑封本体的厚度、引脚的导热路径都按照实际器件的热阻参数做了结构还原，在进行板卡热仿真时，该模型可以直接导入热分析软件，模拟器件满负载工作时的温度分布，帮助工程师提前优化板卡上的散热铜皮设计、过孔布置，避免器件工作时因过热出现保护停机、寿命衰减的问题。

　　在PCB协同设计场景中，该三维模型可以直接导入ECAD设计环境，与PCB板框、其他元器件模型、结构外壳模型进行装配干涉检查，比如在设计变频器、伺服驱动器、BMS电池管理系统的控制板时，经常会遇到驱动IC安装位置靠近板边、靠近连接器固定柱的情况，通过精准的三维模型可以在设计阶段就发现结构冲突，不需要等到打样后再进行改版，大幅缩短产品的开发周期，减少打样成本的浪费。

　　建模过程中还特意还原了塑封本体表面的细微脱模斜度，这是很多通用封装模型容易忽略的细节，实际塑封器件在脱模时会存在极小的斜度，虽然对整体尺寸影响不大，但在进行高密度布局时，比如两个IC相邻布置的场景，这个微小的斜度可能会导致器件本体上部的间隙不足，在批量贴装时出现器件相互挤压导致的偏移问题，还原这一细节能够让模型的工程参考价值进一步提升。另外引脚末端的共面度也在模型中做了符合行业标准的设置，所有引脚的焊接端面处于同一平面，共面度公差符合SMT贴装的通用要求，避免出现个别引脚虚焊的问题。

　　对于从事电力电子产品开发的结构工程师、硬件工程师而言，这类精准的封装三维模型，能够打通结构设计与硬件设计之间的数据壁垒，不需要反复核对二维图纸的尺寸参数，直接通过三维装配就能完成布局校验，在高密度板卡设计、小型化电力电子设备开发的场景下，这类模型的作用尤为突出，能够有效提升设计可靠性，降低生产阶段的工艺风险。
