GX20三芯航空插头公座结构设计

　　在工业控制、小型机电设备、户外检测仪器的布线环节里，这类GX20规格的三芯圆形连接器是很常见的互连部件，主要承担小功率动力回路或者低速信号回路的可拆卸连接功能，相比普通接线端子，它自带的螺纹锁紧结构能在有轻微振动的设备工况下保持连接可靠性，不会因为设备运行中的小幅抖动出现接插松脱、接触不良的问题。做这个结构的三维建模时，首先要考虑的是实际安装的边界约束：尾部的外螺纹是用来穿过设备面板，配合六角螺母完成锁紧固定的，所以建模时六角对边尺寸、螺纹公称直径、螺距都要和市面通用的GX20系列配件保持一致，不然用户拿到模型做装配时，会出现面板开孔不匹配、锁紧螺母拧不上的问题。接插端的三个插针是核心的导电接触部件，建模时要注意插针的伸出长度、圆周分布角度，插针根部的绝缘基座要和金属外壳保持足够的爬电距离，避免不同引脚之间出现耐压不足的问题，毕竟这类连接器很多时候会用在AC220V的小功率供电回路里，绝缘间隙不够很容易在潮湿工况下出现拉弧短路。金属外壳的台阶结构是做密封配合的位置，和对应的母头对接时，母头的内台阶会刚好卡在这个位置，配合内置的橡胶圈就能实现基础的防尘防泼溅能力，建模时这个台阶的直径公差、轴向长度都要控制在合理范围，过松会导致密封失效，过紧又会出现接插卡滞，现场装配时很难徒手拧到位。

　　很多新手建模时容易忽略外壳内侧的绝缘衬套固定槽，这个槽位是用来卡住内部绝缘基座的，防止接插过程中绝缘基座跟着插针发生轴向窜动，导致插针移位、接触深度不够。实际选型时，这个规格的连接器因为引脚数量少，载流能力比同直径多芯型号要高，单针通常能过5A左右的电流，足够带动小型电磁阀、传感器、小型风机这类负载，在小型自动化设备的分线盒、便携式检测仪器的外接电源接口、户外LED灯具的供电连接场景里用得非常多。建模过程中还要注意安装法兰面的厚度，这个尺寸直接决定了它能适配的设备面板最大厚度，要是法兰面做薄了，厚面板上安装时锁紧螺母拧到底也压不紧面板，会出现连接器转动、密封不严的问题。

　　另外插针的端面做了小角度的倒角，这个细节不能省，实际对接时倒角能起到导向作用，就算公母头对接时有轻微的角度偏差，也能顺着倒角滑进对应的母头插孔里，不会出现插针顶弯、对插不上的情况。外壳尾部的螺纹收尾处要做退刀槽结构，不然实际加工时螺纹没法做到根部，装配时螺母拧到靠近根部的位置就会被卡住，没法压紧面板。很多做设备结构设计的工程师在选这类连接器时，会优先选这种标准规格的型号，就是因为它的安装尺寸、接插配合尺寸都是行业通用的，后期维护更换时不需要重新改面板开孔，直接替换同规格配件就行，能大幅降低后期的维护成本。做三维建模的时候，还要把金属外壳的防滑滚花细节做出来？

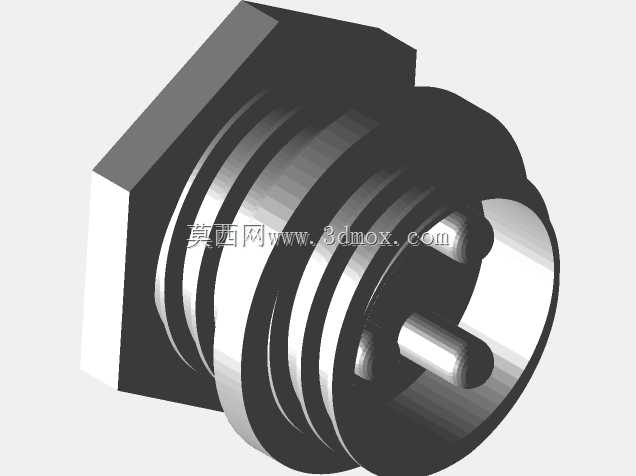

　　不对，这个型号的外壳是六角结构，是用扳手拧的，不是滚花手拧的，哦对，图里的安装端是六角外形，是用来在面板背面用扳手固定的，接插端的外螺纹是和母头的内螺纹锁紧的，对接时拧母头的滚花环就行，不用拧公座的六角部分，所以公座的六角尺寸要符合标准扳手的开口尺寸，方便现场安装时用扳手固定，防止拧母头的时候公座跟着转，扯坏内部的接线。内部的绝缘基座通常用酚醛树脂或者PA66加玻纤的材质，建模时要考虑基座和外壳的过盈配合量，过盈量太小基座容易在外壳里转动，导致插针位置偏移，过盈量太大装配时容易把基座压裂。三个插针的圆周分布是等角度120度排布的，这个角度不能错，不然公母头对插时会出现针位不对，强行插的话会把插针顶弯。插针和绝缘基座之间是滚花过盈压装的，建模时插针根部的滚花位置要和基座的安装孔对应，保证压装后插针不会出现轴向松动，拉扯接线时不会把插针从基座里拔出来。
