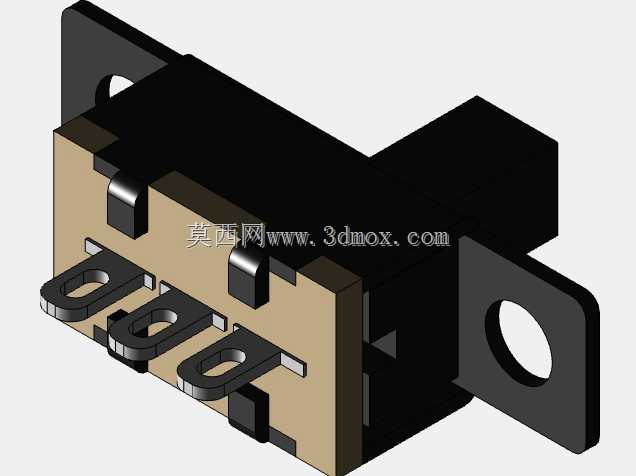

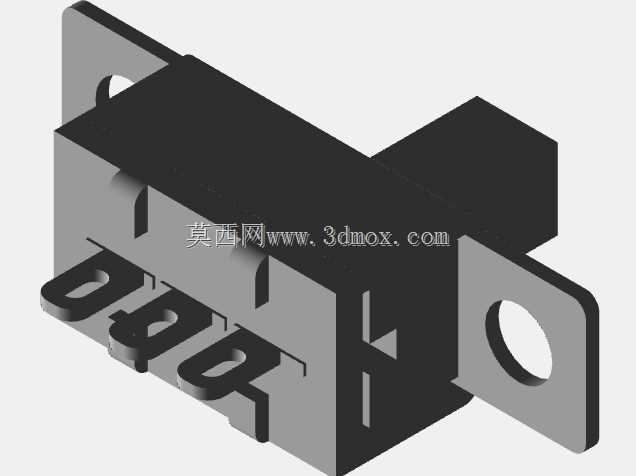

DIY电子项目用两位迷你滑动开关SS12F15

　　在DIY电子制作、小型消费电子样机开发、教学实验电路搭建这类场景里，小型滑动开关是出镜率极高的通断控制元件，这款两位迷你滑动开关SS12F15，就是针对小空间安装、低电流信号回路通断需求设计的结构件。

　　从实际使用场景来看，这类开关常被用在手持小型电子设备的电源切换、功能档位切换，比如自制迷你功放的声道切换、小型传感器模块的工作模式切换、学生电子竞赛作品里的电路通路选择，也会被集成在小型测试治具上做信号回路的手动通断控制，不需要大电流承载能力，但对安装空间占用、操作手感、引脚焊接可靠性有明确要求。

　　从功能特性上看，这款开关为两位滑动结构，通过拨块的水平滑动实现两个档位的回路切换，内部采用弹片接触结构，滑动行程短，拨动力度适中，不会出现档位切换卡滞或者虚接的情况；三个引出引脚为直插式焊片结构，焊片上设计有椭圆形的定位孔，在PCB焊接时可以先通过引脚与PCB孔的配合完成预定位，波峰焊或者手工焊接时不会出现开关偏移，焊片的厚度适配常规0.8mm厚度的PCB安装孔，焊接后引脚与PCB的结合强度足够，日常使用中反复拨动不会出现引脚脱焊的问题。

　　设计思路上，这款开关整体采用模块化的拼接结构，主体基座为耐高温的绝缘工程塑料材质，既可以隔绝内部导电弹片与外部安装结构的导通，也能承受焊接时的高温不会出现基座变形；两侧伸出的带安装孔的固定耳，是针对需要额外机械固定的使用场景设计的——如果设备在使用中会存在振动、或者开关需要被频繁拨动，仅靠引脚焊接固定可能存在长期使用后焊点疲劳的问题，这两个固定耳可以通过M2规格的小螺丝将开关整体锁固在设备壳体或者PCB上，分担引脚的受力，提升长期使用的可靠性。拨块的顶部做了防滑的纹理处理，手指拨动时的接触摩擦力足够，不会出现打滑的情况，拨块的滑动行程做了明确的档位限位，滑动到对应档位时会有清晰的手感反馈，使用者不需要看标识就能确认档位是否切换到位。

　　从安装边界尺寸来看，这款开关的整体宽度控制在极小的范围内，主体部分的厚度适配薄型设备的内部安装空间，不会因为开关厚度过大导致设备壳体无法合盖；两侧固定耳的安装孔中心距做了标准化设计，匹配行业内同规格迷你滑动开关的安装尺寸，做电路设计时可以直接替换同规格的其他型号开关，不需要重新调整PCB封装或者壳体的安装位。引脚的伸出长度经过优化，焊接后露出PCB背面的长度不会过长，避免在紧凑的设备内部与其他元件发生干涉，引脚的间距也符合常规2.54mm网格的PCB设计规范，画封装时不需要做特殊的尺寸调整。

　　在结构细节上，开关内部的导电接触部分采用镀银处理，接触电阻低，在小电流信号回路中使用时不会因为接触电阻过大导致信号衰减，长期使用也不容易出现氧化导致的接触不良；基座与上盖的配合采用卡扣式结构，装配效率高，配合缝隙均匀，日常使用中灰尘不容易进入开关内部，避免因为积灰导致的接触故障。拨块与内部弹片的联动结构做了间隙优化，滑动过程中没有多余的旷量，档位切换的位置精度高，不会出现拨块已经滑动到位但内部触点还未接通的情况。

　　对于做小型电子设备结构设计、DIY电子项目开发的工程师来说，这类迷你滑动开关的选型不需要考虑大电流灭弧、高压绝缘这类复杂要求，核心要关注的就是安装尺寸匹配、焊接可靠性、操作手感、长期使用的接触稳定性，这款SS12F15的结构设计刚好覆盖了这些核心需求，不管是做样机验证还是小批量的产品制作，都能满足使用要求，在紧凑的安装空间里实现可靠的两位回路切换功能。
