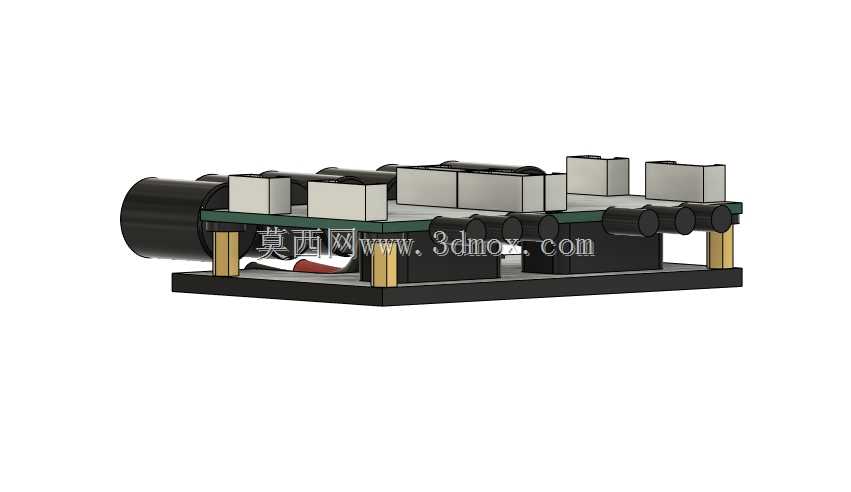

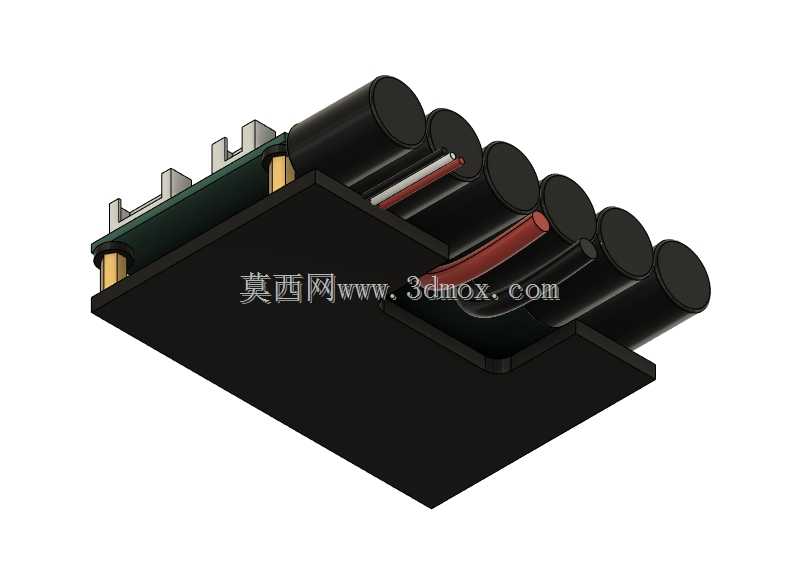

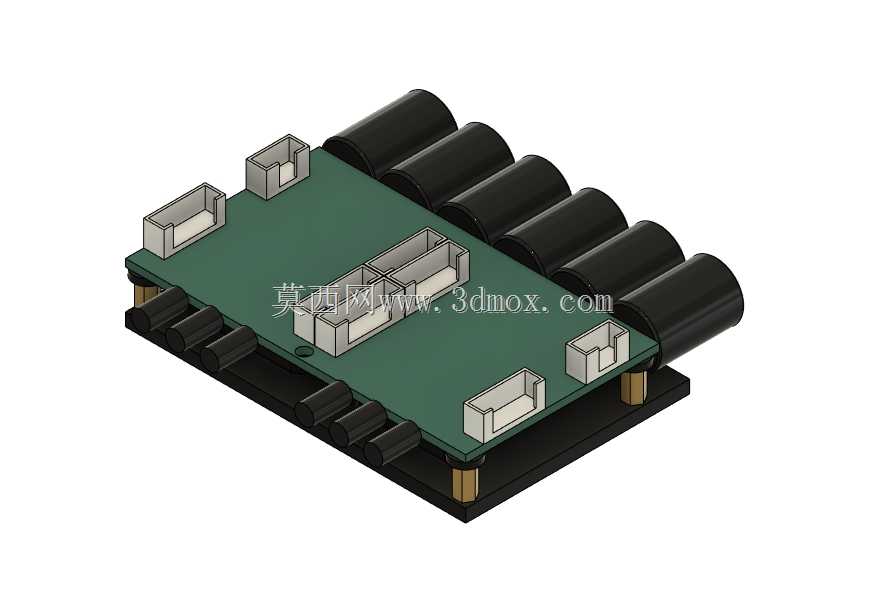

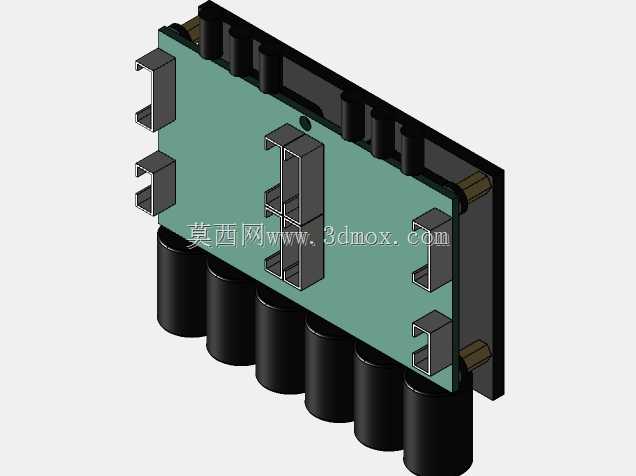

双FSESC4.20 100A电调控制板结构设计

　　在电动滑板、小型无人地面载具、大功率航模以及轻型电动代步设备的动力系统搭建中，电子调速器作为连接动力电池与驱动电机的核心功率部件，其结构布局、安装适配性直接影响整套动力单元的集成效率与运行可靠性。本次呈现的双路功率控制板结构，针对100A持续电流输出的大功率应用场景做了全维度的结构适配，完全复刻量产硬件的实际安装边界与接口位置，可直接用于载具动力舱的结构匹配设计，省去逆向测绘的重复工作量。

　　从实际应用场景来看，这类双路集成的电调单元多用于双电机独立驱动的小型电动载具，比如双轮毂电机驱动的电动滑板、差速转向的小型无人巡检车、双动力输入的遥控履带载具等场景，相比两个独立单电调分散布置的方案，集成式双路设计能大幅减少动力舱内的布线复杂度，降低接插件接触不良带来的运行故障，同时统一的散热基底也能让两路功率回路的工作温度保持一致，避免单路过热触发保护导致的动力输出失衡。

　　在功能特性的结构落地上，设计阶段首先考虑的是大电流回路的载流与散热需求，板载的多颗大容量电解电容沿板边一字排开，位置刚好对应功率MOS管的供电输入端，最短化大电流供电路径的走线长度，减少线路寄生电感带来的电压尖峰，同时电容的排布高度统一，不会出现局部元件突出导致的安装干涉。板上的所有接插件位置都严格按照量产硬件的实际坐标定位，包括电机三相输出接插件、电源输入接插件、霍尔信号与通信接插件，每个接插件的插拔方向、引脚间距、周边预留的手指操作空间都做了1:1还原，结构设计人员在做整机布线时可以直接调用该模型规划线束走向，不需要反复调整接插件位置来匹配实物。

　　设计思路上完全遵循硬件实际生产的堆叠逻辑，PCB板的厚度、底部支撑铜柱的安装孔位、高度尺寸都做了精准还原，底部的散热基板与PCB板之间的间隙预留了导热绝缘垫的安装空间，设计整机散热结构时，可以直接以该模型的散热基板底面为基准面，设计贴合的导热结构或者风冷流道，不需要额外预留调整余量。板上的元件高度做了全尺寸校核，最高的电解电容顶端到PCB安装底面的距离、最矮的信号接插件顶端高度都有明确的尺寸边界，在做动力舱的夹层结构设计时，可以精准划定元件避让区域，避免出现外壳压碰元件导致的短路风险。

　　外形尺寸与安装边界方面，整个控制板的长宽尺寸严格匹配量产产品的实际规格，四个角的安装固定孔位坐标、孔径大小、孔位周边的禁布区域都做了准确还原，安装铜柱的选用规格与实际产品一致，固定后板底到安装面的间隙刚好满足功率线走线的空间需求，不会出现压线磨破绝缘层的隐患。板边的元件到板边的距离都控制在安全范围内，在做整机的侧壁结构设计时，不需要额外给板边预留过多避让空间，能有效压缩动力舱的整体体积，提升载具的空间利用率。对于需要做双电机动力系统集成的结构工程师来说，该模型可以直接导入整机装配体中做干涉检查、安装孔位匹配、线束路径规划，大幅缩短原型机的结构开发周期，避免因尺寸测绘偏差导致的装配件返工问题。
