超迷你ESP32-C3开发控制板结构设计

在嵌入式硬件开发、小型智能终端搭建的实际工程场景中，板卡的尺寸边界、接口布局直接决定了终端产品的集成难度与空间利用率，这款超迷你规格的ESP32-C3控制板，正是面向小体积智能设备的集成需求完成的结构设计。从实际应用场景来看，这类迷你控制板常被用于可穿戴智能设备、微型传感器节点、小型物联网终端、桌面创意电子装置中，这类场景普遍留给主控板的安装空间极其有限，常规尺寸的开发板往往无法适配紧凑的内部腔体，很容易出现板卡与外壳干涉、接口位置错位、装配后挤压其他元器件的问题，因此在结构设计阶段就需要把尺寸压缩、接口适配作为核心目标。

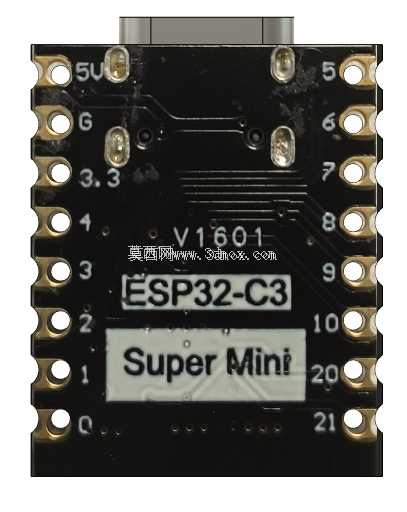

从功能特性来看，这款板卡搭载ESP32-C3主控方案，具备WiFi与蓝牙无线通信能力，可完成数据采集、无线传输、简单逻辑控制等核心任务，板边排布的半孔焊盘可直接作为排针焊接位，既支持直插焊接到定制载板上，也可以通过飞线方式外接外设，Type-C接口的布局位置经过反复调整，设置在板卡短边侧方，既不会占用板卡正面的元件布局空间，也能避免接线后线材与周边安装结构产生干涉，接口的金属外壳部分预留了固定焊接位，可直接与板卡接地层连通，既提升了接口的插拔耐用性，也能增强接口处的电磁屏蔽效果，减少无线通信时的信号干扰。

设计思路上，整个板卡采用双层板布局规划，将核心主控芯片、无源器件集中布置在板卡中部区域，把接口、焊盘这类需要外接交互的结构布置在板卡边缘，最大化利用板上的每一寸空间，同时在元件布局时预留了足够的焊接间隙，避免相邻元件焊盘过近导致生产时出现连锡问题，板边的半孔焊盘间距按照标准2.54mm排针间距设计，兼容市面上通用的排针、排母配件，不需要定制特殊连接件就能完成装配，降低了终端产品的物料选型成本。板卡四角没有设置多余的安装固定孔，是因为这类超迷你板卡多数采用焊接固定或者背胶固定的方式安装在终端腔体内部，省去安装孔位可以进一步压缩板卡的整体尺寸，同时避免孔位周边的铺铜占用布线空间。

外形尺寸与安装边界方面，这款板卡的整体尺寸控制在22×17.9×4mm，厚度方向包含Type-C接口的凸起部分总高度仅4mm，在终端结构设计时，只要预留出对应长宽的平面安装区域，同时在Type-C接口对应位置预留出开口与线材插拔空间即可完成适配，不需要额外预留过多的操作余量。板卡背面没有布置高度超过1mm的元件，安装时可以直接贴合在终端的壳体筋位或者载板表面，不会因为背面元件凸起导致安装倾斜、虚接的问题。在实际选型适配时，需要注意板卡的天线区域预留净空，不要在板卡天线对应位置布置金属结构件或者大体积金属元件，避免屏蔽无线信号影响通信效果，焊接排针时要注意控制焊锡量，避免焊锡溢出到相邻焊盘造成短路，外接Type-C线材时要选择插头厚度不超过3mm的标准线材，避免插头过厚与周边结构产生挤压。

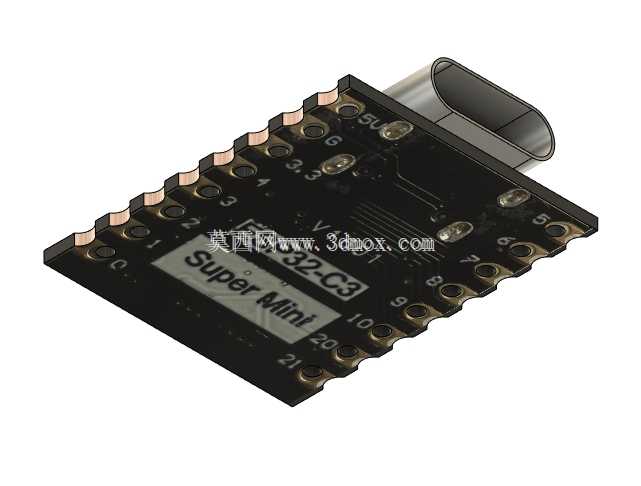

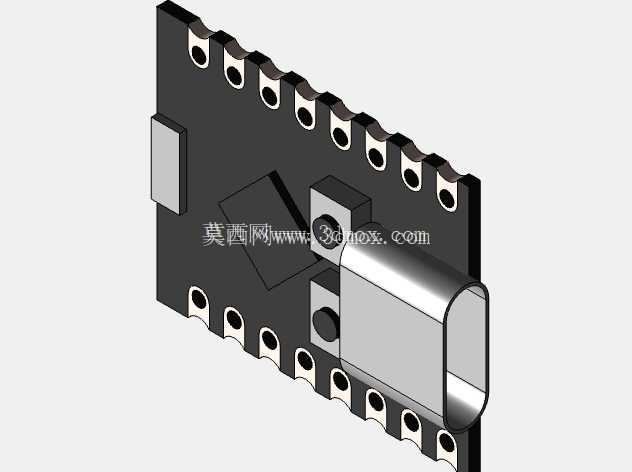

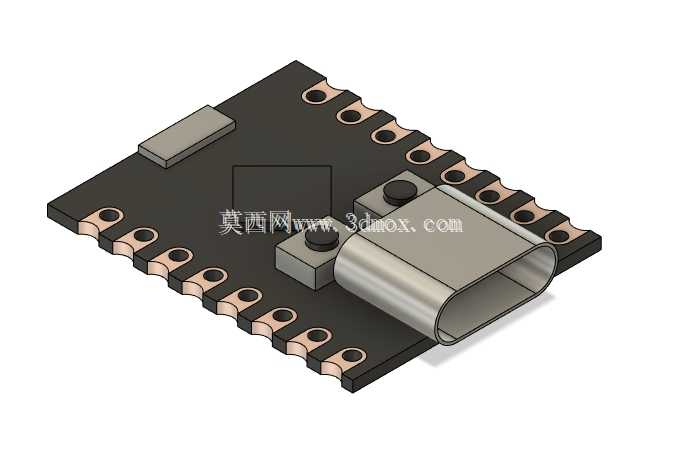

从结构建模的角度来看，这款板卡的三维模型完整还原了板卡厚度、焊盘位置、接口凸起高度、元件布局的所有细节，在做终端产品的结构干涉检查时，可以直接导入模型进行装配验证，不需要反复测量实物尺寸调整腔体结构，能大幅缩短小型智能终端的结构开发周期，避免因为板卡尺寸估算错误导致外壳开模后出现装配问题。对于做小型物联网设备、可穿戴产品的结构工程师来说，这类精准的板卡模型可以直接作为结构设计的基准参考，在方案阶段就能完成空间布局规划，提前预判装配干涉、接口错位等常见问题，减少后期打样调整的次数。
