ZP07-MP503气体检测传感模块结构设计

　　在民用空气质量监测、小型家电异味检测、工业现场低浓度有害气体巡检这类场景里，气敏传感模块的结构适配性往往决定了整套检测装置的落地可行性，ZP07-MP503这类集成式气敏模块的三维结构设计，核心就是平衡气敏元件的进气效率、PCB板的安装兼容性以及接线端的操作便利性。从实际使用的角度出发，这类模块不需要额外搭建信号调理外围电路，板载已经完成了气敏元件的供电匹配、信号输出的基础滤波，终端设备只需要预留对应引脚的接线位，就能直接采集浓度对应的电平信号，大幅缩短小型检测设备的开发周期。

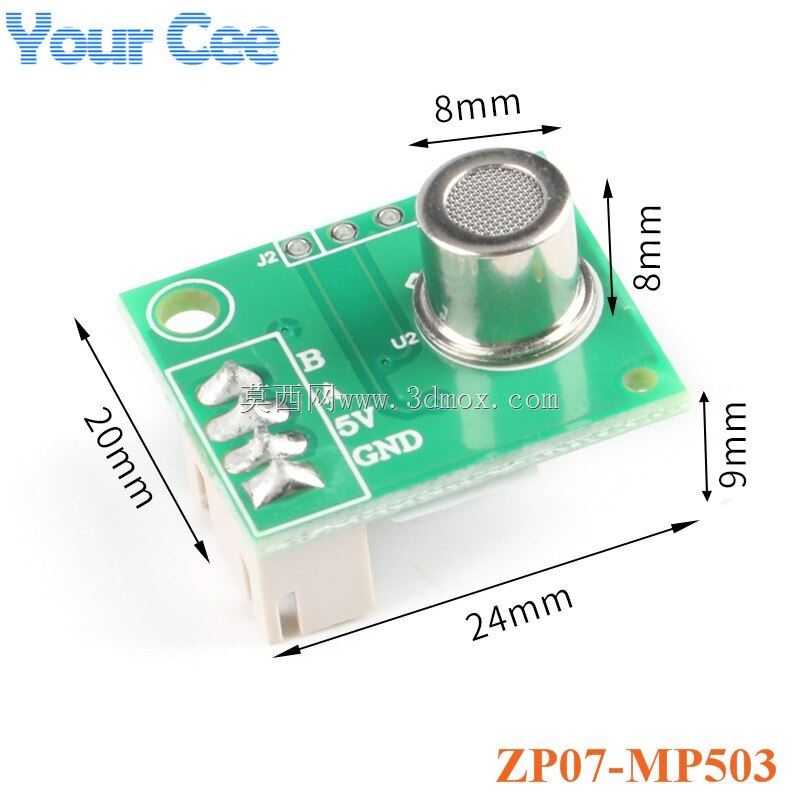

　　设计这类模块的时候，首先要考虑的是气敏探头的安装高度，模块上金属网封装的气敏元件顶面距离PCB板面的高度为8mm，这个高度既避免了元件贴板导致的进气面被PCB遮挡，也不会因为元件突出过高导致整机组装时和外壳内壁产生干涉。金属网罩的设计一方面是阻挡环境中的大颗粒粉尘直接附着在气敏材料表面，延长元件的使用寿命，另一方面网孔的开孔率经过匹配，能够保证环境中的气体分子顺畅扩散到敏感材料表面，不会因为结构遮挡导致响应速度变慢。

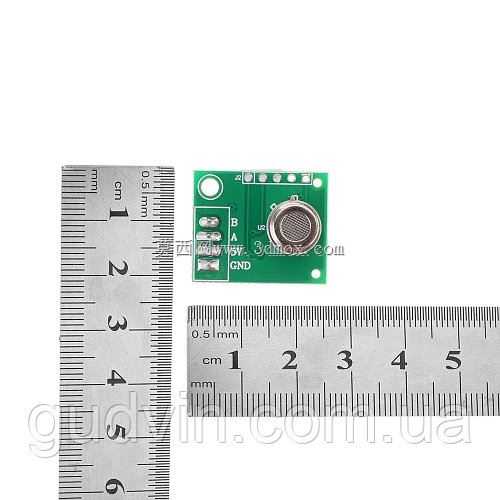

　　PCB板的外形尺寸是结构安装的核心边界，整板长度为24mm，宽度为20mm，板厚按照常规消费级电子模块的通用标准设计，板上预留的两个圆形安装孔位置经过对称排布，在整机组装时既可以使用M2规格的螺丝直接固定在设备内部的安装柱上，也可以配合铜柱实现分层堆叠安装，适配不同内部空间的设备结构。板上接线端的高度为9mm，采用卧式插座的设计，接线方向平行于PCB板面，不需要在模块垂直方向预留接线操作空间，对于内部高度受限的紧凑型检测设备十分友好，接线端的引脚丝印清晰标注了电源、信号、接地的定义，组装接线时不需要额外查阅手册就能完成操作，降低产线组装的出错概率。

　　在结构细节处理上，PCB板面的丝印除了引脚定义之外，还预留了元件位号标识，后续如果出现元件损坏需要维修时，可以快速对应点位更换元件，不需要反复对照原理图查找位置。气敏元件的焊接位置做了焊盘加大处理，一方面是保证焊接的牢固度，避免设备在移动或者受振动时元件出现虚焊脱落，另一方面加大的焊盘也能辅助散热，减少气敏元件工作时自身发热对PCB板上其他走线的影响。模块整体的边角做了圆弧过渡处理，避免组装操作时尖锐的板边划伤操作人员，也不会在穿线或者布设内部线束时刮破线材绝缘层。

　　从实际选型适配的角度看，这个尺寸的模块可以直接嵌入到空气净化器、新风系统的进气风道附近，实时检测进风侧的空气质量，也可以安装在小型可燃气体泄漏报警器的内部，作为核心检测单元使用，甚至在便携式空气质量检测仪的手持结构中，这个模块的尺寸也能轻松容纳，不需要为模块单独设计复杂的固定结构。建模的时候需要特别注意安装孔的位置公差，孔中心距离板边的尺寸要严格匹配实际物料参数，否则组装时会出现孔位对不准的问题；接线端的插座外形尺寸也要准确还原，避免结构设计时预留的接线槽位和插座产生干涉；气敏探头的金属网罩部分要还原出网孔的细节特征，在做整机热仿真或者气流仿真的时候，能够更准确地模拟气体流过探头表面的状态，提升仿真结果的参考价值。

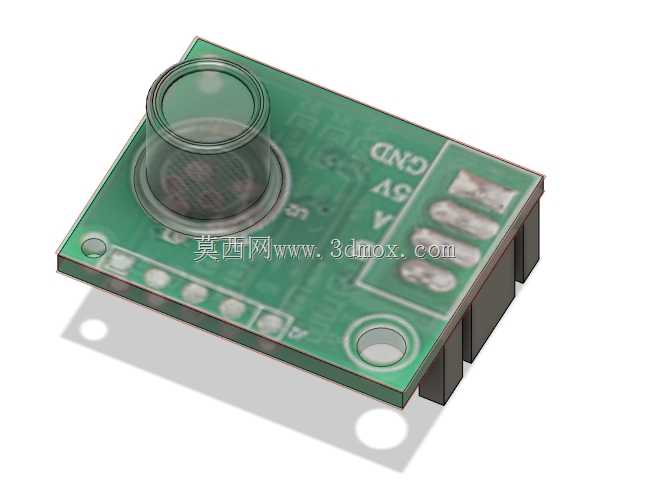

　　很多结构工程师在做这类电子模块的适配设计时，容易忽略元件突出高度的细节，往往只按照PCB板的厚度预留安装空间，最后组装时才发现探头顶到外壳，不得不重新修改外壳模具，造成不必要的成本浪费，这个模块的三维模型完整还原了所有元件的实际高度和外形轮廓，在做整机结构设计时可以直接调用装配，提前排查干涉问题。另外模块的整体重量较轻，即使是在壁挂式的检测设备中使用，也不会因为模块自重导致安装柱受力过大出现断裂，安装孔的位置距离板边有足够的余量，螺丝锁紧时不会出现PCB板开裂的问题。
