板载式振动检测传感模块结构设计

　　在工业设备状态监测、消费电子跌落检测、小型机电装置故障预判场景中，振动传感模块是采集机械振动信号的核心前端硬件，这类板载式模块的结构设计直接决定了信号采集的稳定性、安装适配性以及长期运行的可靠性。不同于分体式振动传感器需要额外配置信号调理电路，这款集成化的板载模块将振动敏感单元、信号调理电路、输出接插件全部整合在一块PCB基板上，大幅降低了终端设备的集成难度，在小型物联网终端、智能家电、便携检测设备的设计中应用十分广泛。

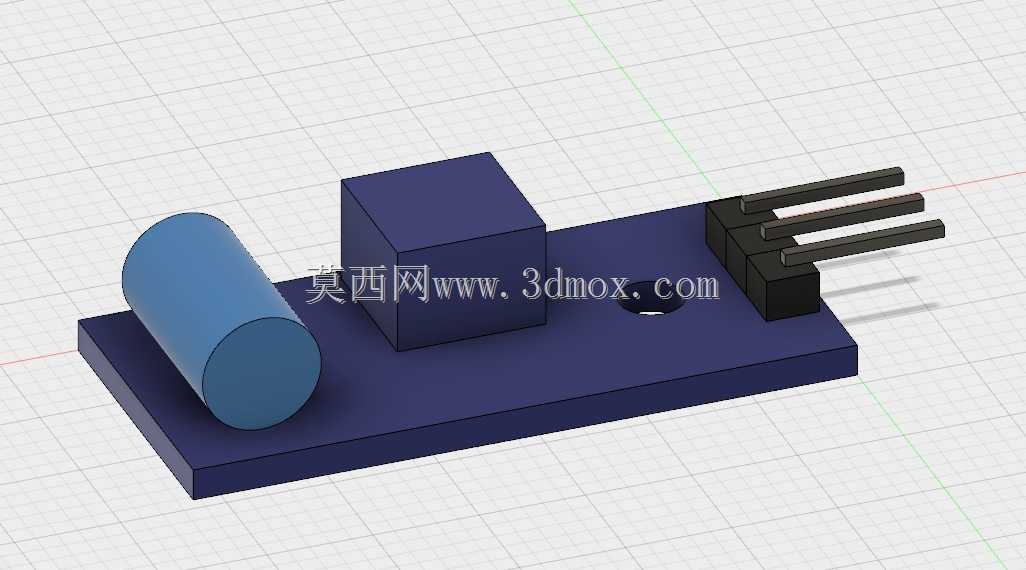

　　从结构布局来看，整个模块采用矩形PCB作为承载基体，基板上的元件排布充分考虑了振动信号传递的路径合理性：圆柱形的振动敏感元件布置在基板左侧区域，这个位置远离右侧的输出接插件，能够减少接插件连接线缆带来的额外振动干扰，保证敏感单元可以精准捕捉被测载体的振动幅值与频率变化；中间位置的立方体结构是信号调理电路的屏蔽封装壳，采用金属材质封装的设计，既可以屏蔽外界电磁信号对微弱振动电信号的干扰，也能对内部的调理芯片起到物理防护作用，避免装配过程中磕碰造成芯片损坏；右侧的三根直插式排针作为信号输出接口，采用标准2.54mm间距设计，能够直接兼容通用面包板、标准接插件以及多数嵌入式开发板的扩展接口，无需额外定制转接件，大幅降低了原型开发阶段的装配成本。

　　在安装边界设计上，整个模块的基板预留了两个对称的安装定位孔，其中一个定位孔设置在排针左侧的基板区域，另一个对应布置在敏感单元右侧的基板位置，两个孔位的中心距经过匹配计算，既可以采用M2规格的螺丝进行刚性固定，也可以配合尼龙柱实现绝缘安装，适配不同的安装场景需求。模块整体的高度控制经过多轮优化，最高处的圆柱形敏感单元顶面距离基板底面的高度不超过12mm，屏蔽封装壳的高度略低于敏感单元，排针的伸出长度控制在标准直插排针的通用尺寸范围内，整个模块的外轮廓没有超出基板的投影范围，在密集排布的电路板上安装时不会和周边元件产生空间干涉，适合空间受限的紧凑型设备内部集成。

　　设计过程中针对振动传递的特性做了专门的结构优化：敏感单元与PCB基板之间采用刚性连接工艺，避免中间存在缓冲间隙造成振动信号衰减，保证被测载体的振动可以无损耗传递到敏感芯体上；屏蔽壳与基板之间采用焊接固定，除了电磁屏蔽作用外，还可以增加基板局部的刚性，减少基板自身谐振对振动检测精度的影响；排针的焊接位置做了加宽焊盘设计，在模块反复插拔的过程中不会出现焊盘脱落的问题，提升模块的反复使用可靠性。

　　从实际应用的适配性来看，这款模块的结构设计兼顾了原型开发和批量生产的需求：直插式接口既适合手工焊接装配，也可以兼容波峰焊的批量生产工艺；所有元件的排布方向一致，没有异形突出结构，在自动化贴装生产过程中不需要调整吸嘴角度，能够提升SMT产线的生产效率。在设备选型过程中，结构工程师可以直接根据这个三维模型核对安装空间、接口位置、元件高度，不需要额外手动测绘尺寸，就能快速完成模块在整机结构中的布局校验，避免出现装配干涉、接口不匹配的问题。同时模型中还原的各个元件的相对位置，也可以为后续设计定制化的防护外壳提供准确的尺寸参考，比如在高湿、多尘的应用场景中，可以基于这个模型的外轮廓设计配套的防护壳，在不影响振动传递的前提下提升模块的环境适应能力。
