带磁吸底座的PCB加工固定夹结构

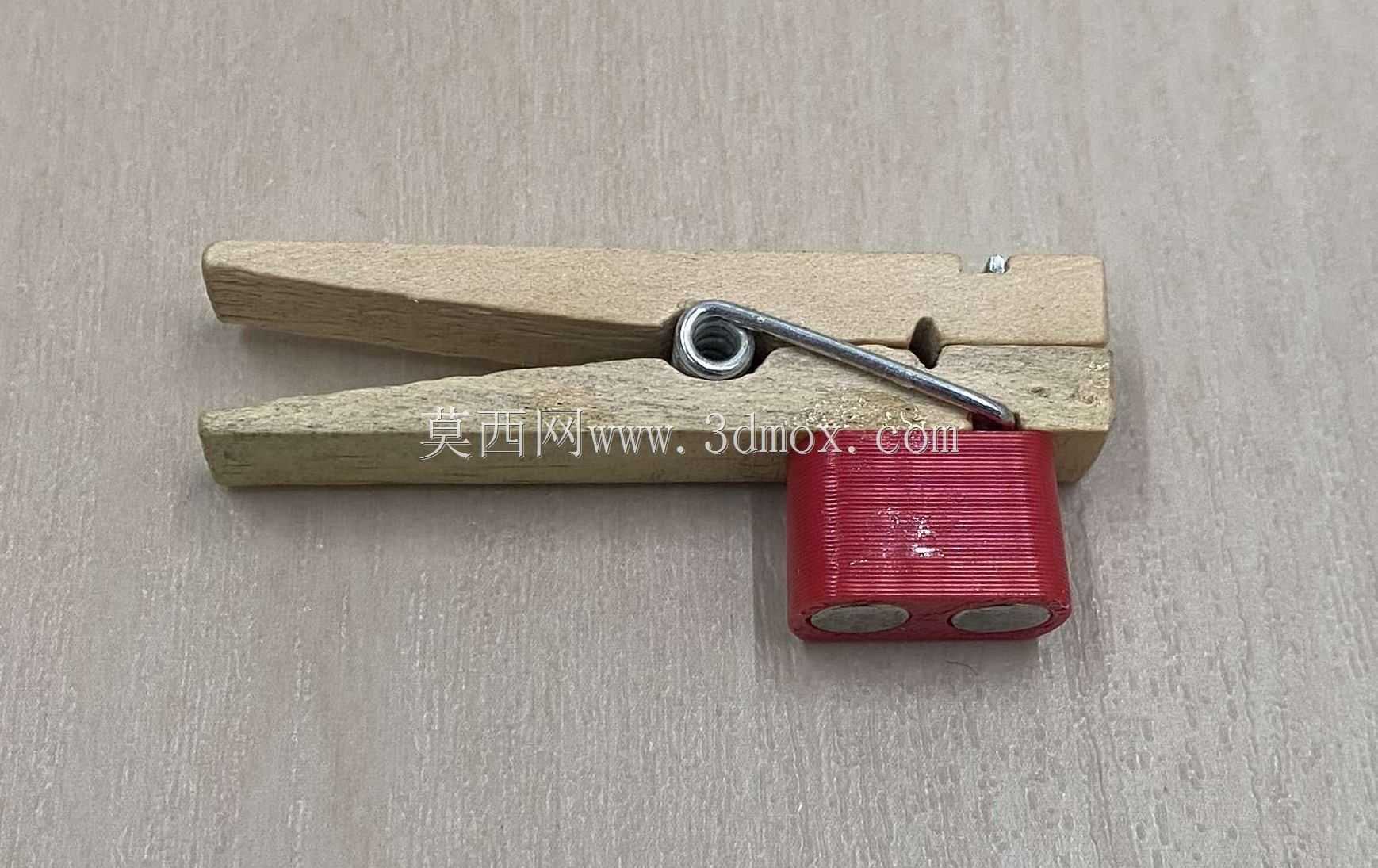

　　在电子样板加工、小批量PCB试制场景中，板件临时固定一直是影响操作效率的细节痛点——常规台钳夹持容易压伤板边线路，普通塑料夹无法在钢制工作台、焊接治具台面上稳定定位，焊接、飞线、元件返修过程中板件移位很容易导致焊点虚接、元件对位偏差。这款带磁性底座的PCB固定夹，正是针对这类桌面级电子加工场景设计的快装夹持工具，核心是把日常衣夹的杠杆弹簧夹持结构，和可吸附钢制台面的磁座结合，省去了传统夹具需要螺栓锁紧、台面打孔的安装步骤，拿取放置即可完成定位，适配多品种小批量的样板加工快速换型需求。

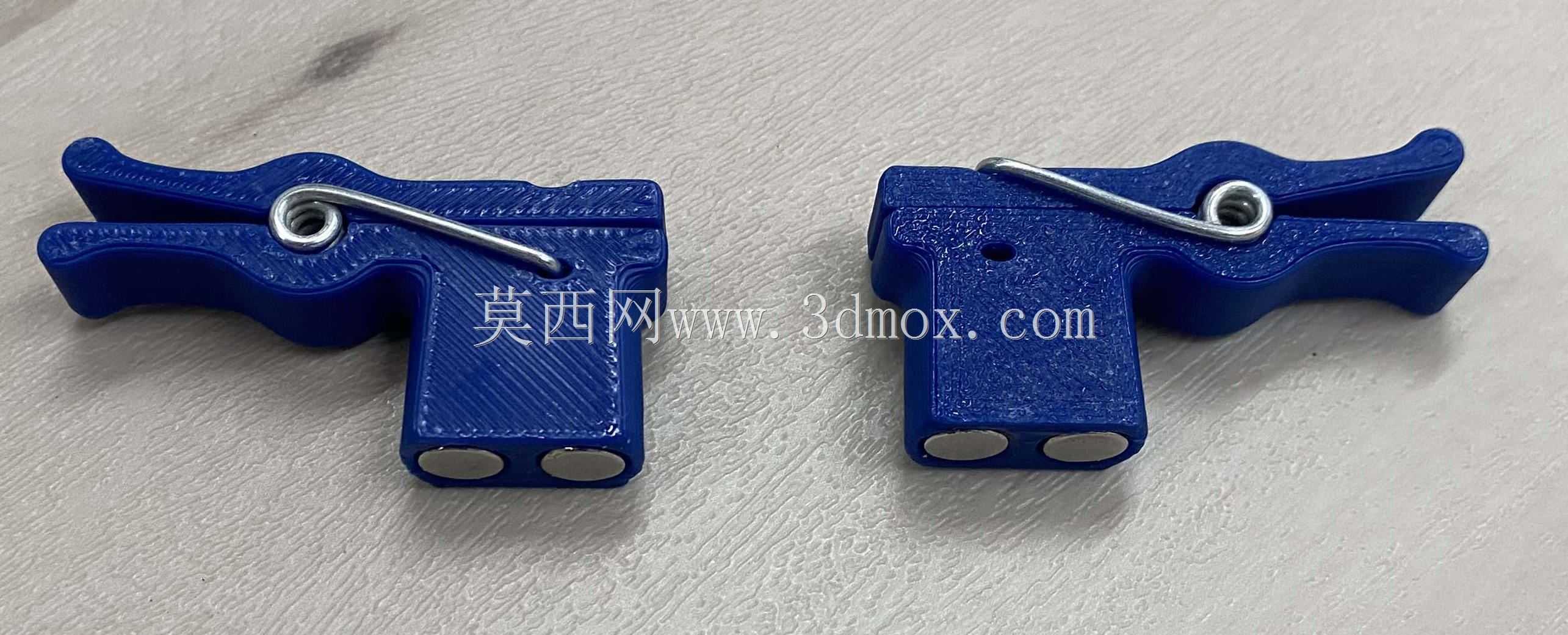

　　从功能实现逻辑来看，夹体采用杠杆式弹簧施压结构，按压夹体尾部的长手柄即可张开夹口，松开后依靠金属扭簧的回弹力提供夹持力，夹口的开合行程可以覆盖0.2mm到8mm厚度的PCB板，包括常规1.6mm厚的双面板、2mm厚的铝基板都能稳定夹持，不会因为夹持力过大压裂板边，也不会因为夹持力不足导致板件滑脱。底座部分嵌入永磁体，磁吸力垂直于钢制工作台面，单个夹体的垂直吸附力可以达到15N左右，正常焊接、插件操作时的侧向推力不会让夹体移位，如果需要更大的固定强度，可以通过反转磁座内部磁钢的极性来调整吸附力，适配不同力度的操作场景。

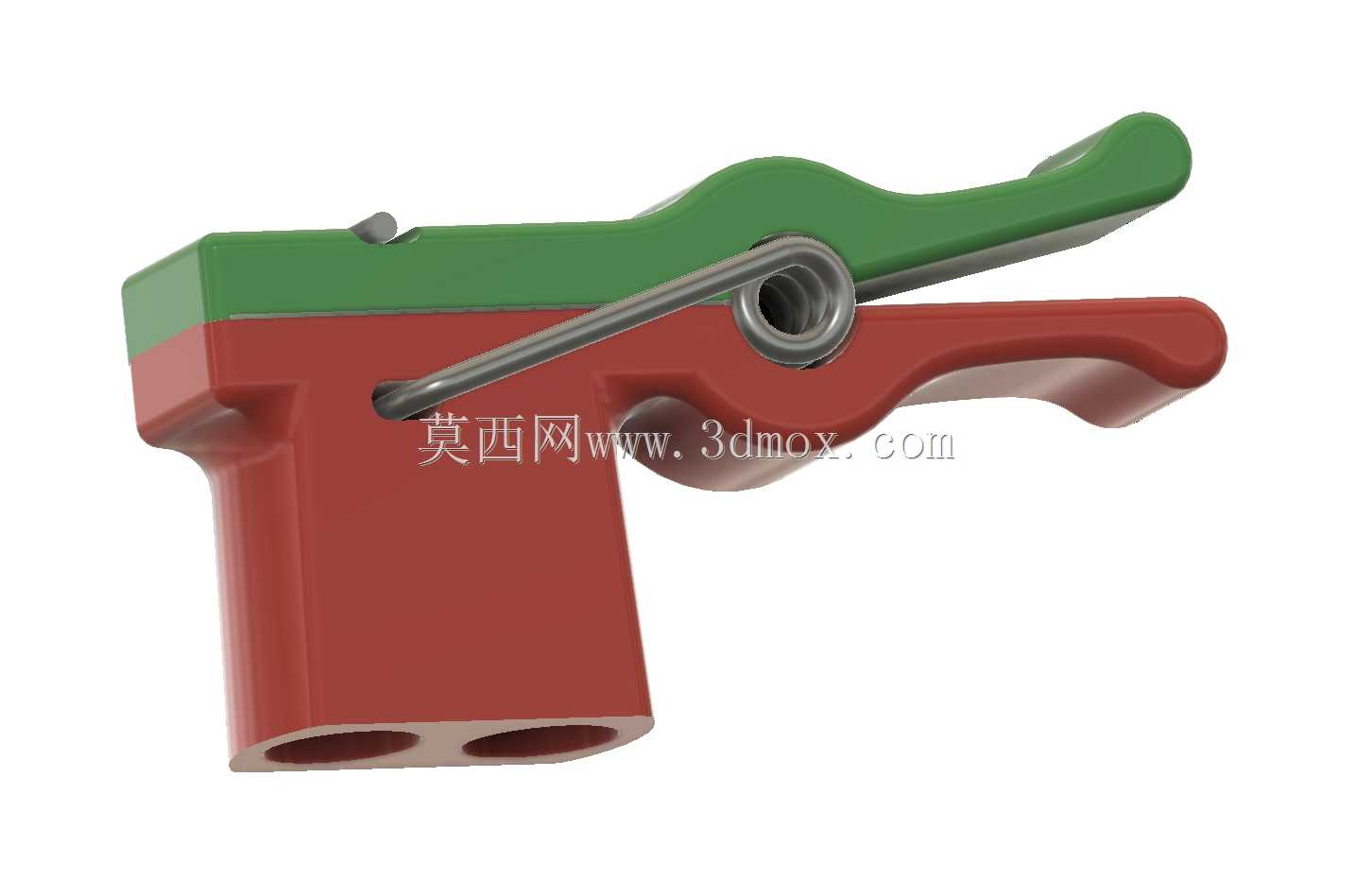

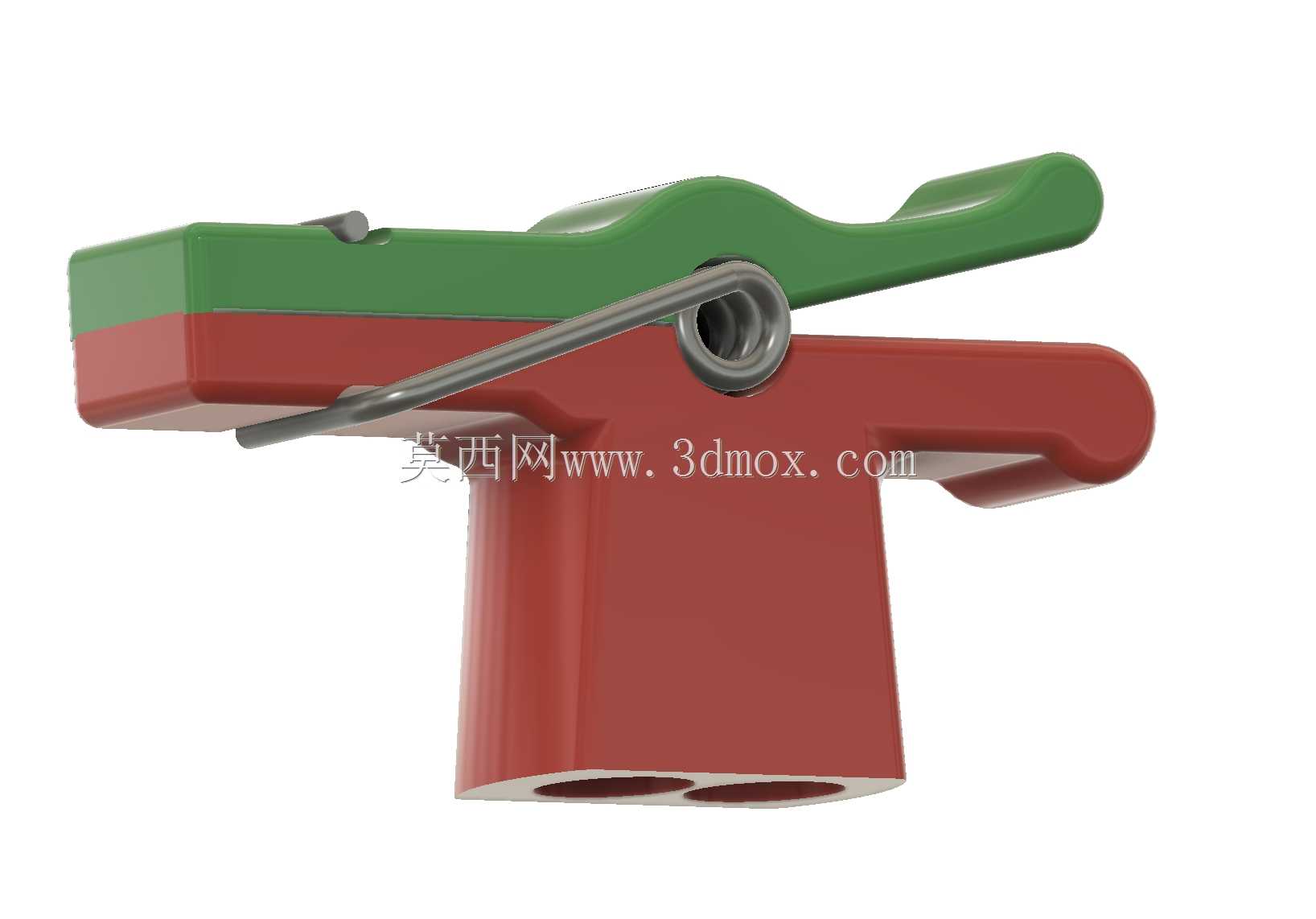

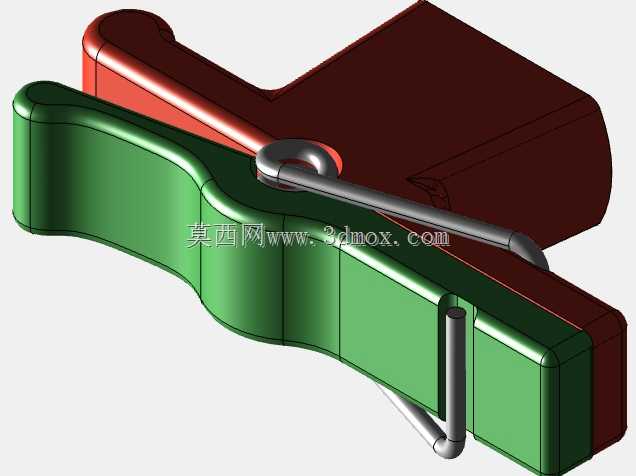

　　设计层面充分考虑了3D打印制作的可行性，夹体主体分为上下两个夹持臂，结构上做了无支撑优化，沿夹体长度方向侧向摆放打印时，所有悬垂结构的角度都大于45度，不需要额外添加打印支撑，打印完成后只需要去除少量打印毛刺，装入标准扭簧即可完成组装，不需要额外的紧固件。夹体的尖端位置做了局部加厚设计，用户可以根据自己常用的PCB板厚度，对夹口位置进行少量打磨修配，调整夹持间隙；如果不需要夹体和台面之间留间隙，可以直接切除底座前端的支撑凸台，让夹体底部完全贴合台面，进一步提升夹持稳定性，针对需要垫高板件做底部焊接的场景，保留前端支撑凸台即可让PCB板和台面之间留出5mm左右的间隙，避免板底焊点直接接触台面造成短路或者散热过快影响焊接质量。

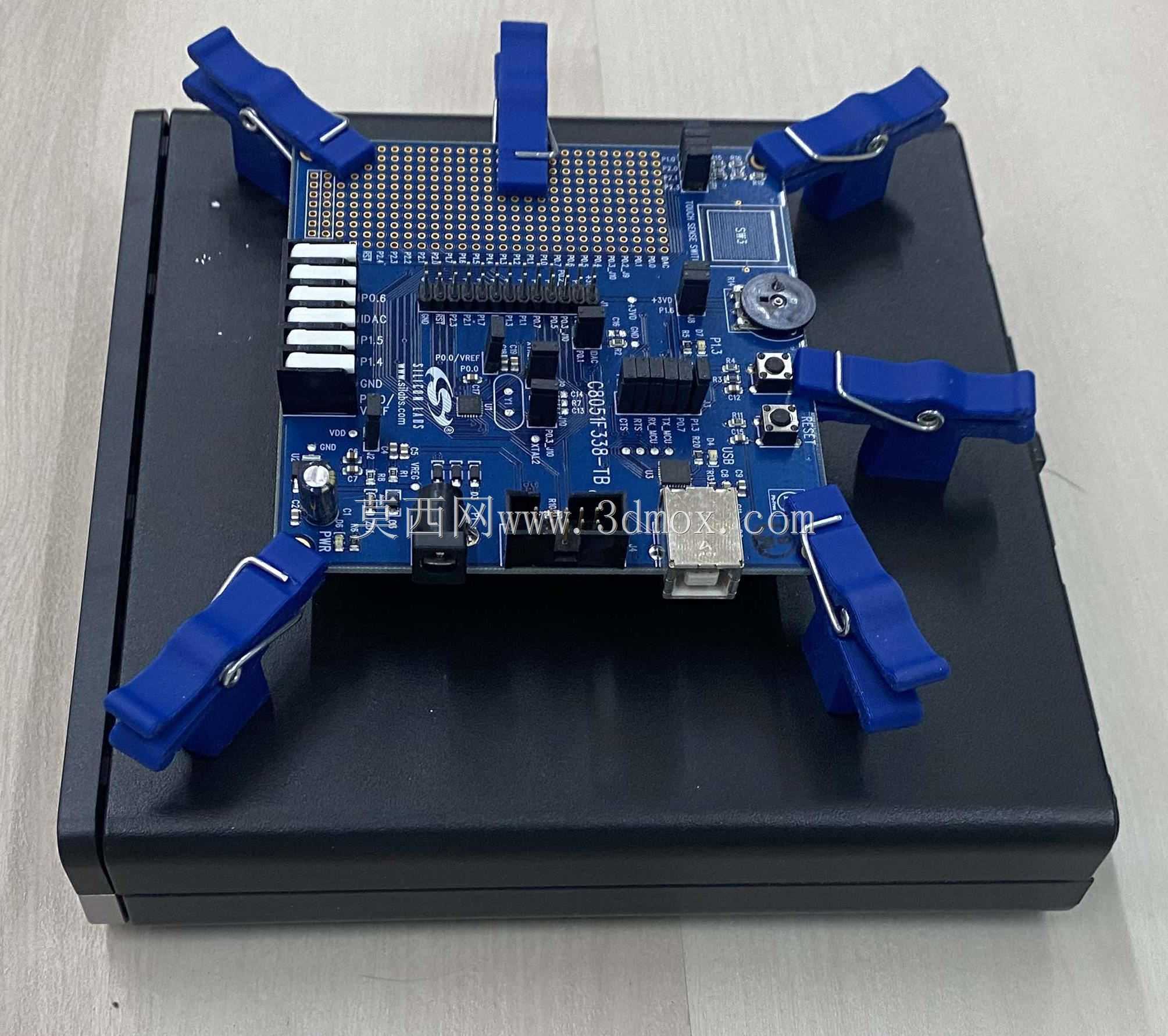

　　安装边界上，夹体整体长度为72mm，底座宽度为22mm，高度为38mm，占用工作台面积极小，单块A4大小的焊接台面上可以同时布置4到6个夹体，从不同方位固定大尺寸PCB板，不会和电烙铁、热风枪等操作工具产生空间干涉。夹体底座的两个定位孔可以作为辅助安装位，如果在非钢制的木质、亚克力工作台面上使用，可以通过两个M3螺丝将夹体锁紧在台面上，拓展适用场景。扭簧的安装位做了限位槽设计，弹簧装入后不会在反复开合过程中脱出，夹体的手柄位置做了圆弧过渡，长时间按压操作不会硌手，夹口的接触面做了0.5mm的平面加宽，避免夹持时应力集中压伤PCB板上的贴片元件。

　　实际使用中，这类夹具不需要复杂的安装调试，拿到手就可以直接使用，相比传统的台式PCB固定架，它的布置灵活性更高，针对异形板、拼板、带外接飞线的调试板，可以随意调整夹体的位置和夹持角度，不会被固定架的卡槽结构限制夹持范围。如果需要调整夹持力，除了调整磁钢极性，也可以更换不同线径的扭簧，针对薄的柔性PCB板可以用线径0.8mm的扭簧提供柔和夹持力，针对厚的铝基板可以换用1.2mm线径的扭簧提供更大夹紧力，适配不同的加工需求。
