适配Stepcraft420的常闭型刀具长度检测探头

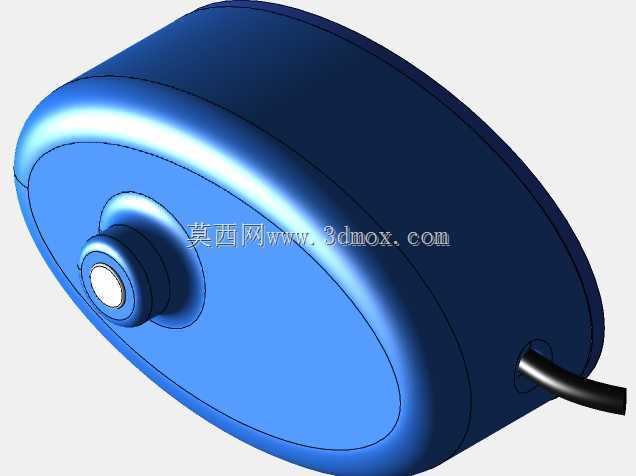

　　在桌面级CNC加工场景中，刀具长度的精准校准是保障加工深度一致性、避免扎刀或切削不到位的核心环节，这款针对Stepcraft 420设备开发的常闭型刀具长度探头，就是为解决小型桌面加工设备的对刀效率与精度问题设计的。不同于工业级加工中心配套的商用对刀仪，这款探头采用极简的机械触点结构，没有复杂的信号放大电路，整体结构紧凑，能够直接安装在机床工作台的空余边角位置，不会占用过多的有效加工行程。

　　从功能逻辑上看，这款探头采用主动高常闭信号输出，常态下柱塞在弹簧预紧力作用下保持伸出状态，内部触点处于闭合导通状态，当机床Z轴带动刀具向下移动接触到柱塞顶端面时，柱塞克服弹簧力向下位移，带动内部触点断开，控制系统捕捉到电平跳变信号后立即记录当前Z轴坐标，完成刀具长度的自动校准，整套信号逻辑可以直接匹配UCCNC控制系统的M31对刀宏程序，不需要额外编写复杂的信号解析代码，接线只需要两根信号线接入控制器对应的输入端口即可，调试门槛极低，适合桌面级CNC的DIY用户和小批量加工场景使用。

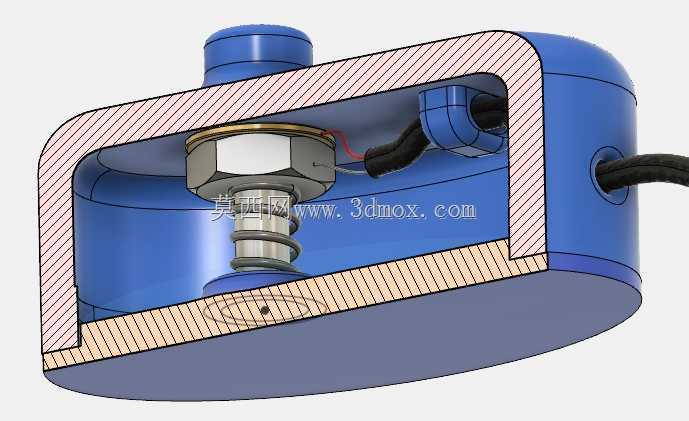

　　设计过程中优先考虑了结构的可靠性与加工便利性，柱塞采用4mm直径的标准杆材加工，不需要定制特殊规格的坯料，普通车削设备就能完成加工；触点结构没有采用专用的微动开关元件，而是直接利用六角螺母与垫圈的接触面作为导电触点，既减少了专用零件的采购成本，也避免了微动开关本身的动作行程误差带来的对刀精度偏差。弹簧参数经过反复实测匹配，选用外径小于6.4mm的压缩弹簧，预紧力设置在需要220g左右的下压力才能触发触点动作，这个力度既可以避免机床快速移动时的振动导致探头误触发，也不会因为触发力度过大导致刀具顶弯、尤其是小径刀具不会因为对刀压力产生形变影响校准精度。

　　安装边界上，这款探头装配完成后的总高度为22.8mm，安装时只需要在工作台面加工两个对应的固定孔位，将探头底座固定牢固即可，不需要额外调整安装角度，因为柱塞的运动方向与Z轴轴线平行，只要安装面与工作台面平行就能保证触发精度。探头的出线位置设计在壳体侧面，线缆可以沿着工作台边缘走线固定，不会在Z轴向下移动时与刀具或主轴发生干涉。壳体采用分体式装配结构，上盖与底座通过螺纹连接，内部预留了足够的接线空间，日常维护时只需要拧开上盖就能检查触点磨损情况、调整弹簧预紧力，不需要整体拆解安装结构。

　　实际使用过程中，这款探头的重复定位精度可以控制在0.02mm以内，完全满足桌面级CNC加工塑料、软铝、木材等材料的精度要求，相比手动塞纸对刀的方式，对刀效率提升明显，也避免了人为操作带来的对刀误差。结构上没有易损的精密元件，触点表面出现氧化层时只需要拆开用细砂纸打磨就能恢复导电性能，长期使用的维护成本极低。针对小型加工设备经常更换不同长度刀具的场景，这款探头可以配合控制系统实现换刀后的自动长度补偿，不需要每次换刀后手动输入刀具长度参数，大幅降低了多工序加工的操作复杂度。
