矿用振动给料设备三维结构设计

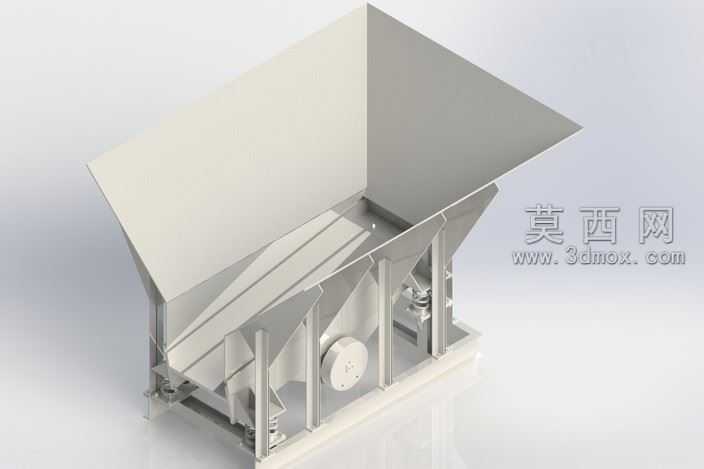

本模型为配套破碎工序的振动给料设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计规范对各部件进行尺寸约束与装配校验，确保各运动部件无干涉、支撑结构受力路径清晰。模型整体采用上方敞口式大料斗设计，料斗侧壁做倾斜导料结构处理，可引导物料依靠重力自然滑落至下方输送槽体，避免物料卡滞堆积；槽体底部设置多组倾斜布置的振动弹簧支撑结构，搭配侧部安装的振动驱动单元，可通过定向振动实现物料的匀速向前输送，精准控制给料速率匹配后续破碎设备的处理产能。渲染阶段采用哑光金属材质模拟设备的碳钢焊接机身，对弹簧、驱动端盖等部件做差异化材质区分，弹簧部分赋予弹簧钢的金属光泽质感，驱动单元外盖做哑光漆面处理，通过光影渲染清晰呈现料斗的焊接加强筋结构、槽体底部的支撑肋板布局、机架的方管焊接框架结构，直观展示各部件的连接关系与装配逻辑。设计过程中重点考量了设备的工况适配性，料斗的容积设计可匹配上游来料的间歇式卸料需求，避免频繁补料；振动支撑的倾斜角度经过参数化调试，可在保证物料输送效率的同时降低设备运行的横向晃动，提升整机运行稳定性；机架底部做平整安装面设计，方便现场通过地脚螺栓完成固定安装，减少运行共振。模型完整还原了振动给料设备的核心功能结构，从料斗导料、槽体承料、振动驱动到机架支撑的全流程结构均做了精细化建模，没有省略关键的功能部件，可用于设备结构展示、工况模拟演示以及配套生产线的布局规划参考，清晰展现了振动给料类设备的工作原理与结构设计要点。
