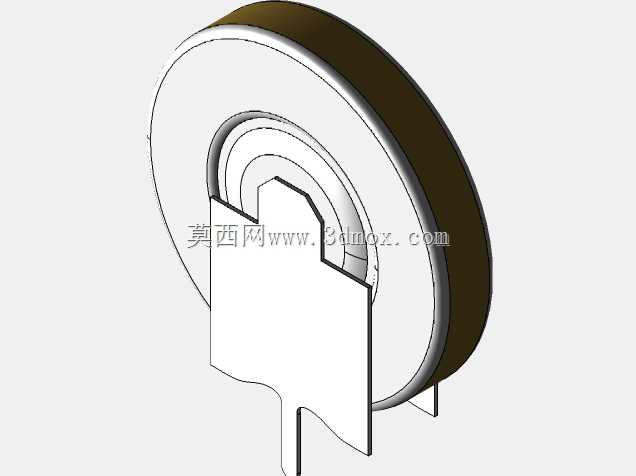

1.5F贴片式超级电容三维结构设计

　　在便携式消费电子、低功耗物联网传感节点、工业控制板卡后备供电等场景中，贴片式超级电容的应用占比逐年提升，这类元件兼具法拉级电容的大容值特性与贴片元件的自动化贴装适配性，能够在主电源掉电时提供短时大电流供电，完成关键数据存储、系统安全复位等操作，避免瞬时掉电带来的设备故障或数据丢失。本次设计的1.5F超级电容结构，完全围绕SMT表面贴装工艺的生产要求展开，首先从安装边界来看，元件整体采用圆盘式卷绕内核加扁平引脚的结构，主体圆柱部分的外径控制在常规贴片元件的料带包装兼容范围内，厚度适配主流回流焊工艺的元件高度上限，不会出现贴装时与周边元件干涉、或者吸嘴拾取失败的问题。

　　引脚部分采用折弯式扁平铜片设计，引脚的伸出长度、焊盘接触区域的宽度与厚度，都严格匹配PCB焊盘的通用设计规范，焊接时能够保证焊锡的爬升高度符合IPC-A-610的焊接验收标准，避免虚焊、立碑等SMT常见焊接缺陷。从内部结构设计思路来看，卷绕式的内核采用分层堆叠卷绕的方式，将集流体、电极材料、隔膜逐层对齐后卷绕成圆柱状，外部包裹绝缘封装层，既保证内部电极层的对齐精度，避免极片错位带来的容值偏差，也能通过外层封装提供足够的机械强度，承受贴装过程中的机械应力与回流焊的高温冲击。

　　很多工程师在选型这类贴片储能元件时，容易忽略元件的外形公差对贴装良率的影响，本次建模过程中特意将引脚的共面度公差、主体圆柱的圆度公差、引脚与主体的位置度公差都做了明确的结构约束，比如两个贴片引脚的底面共面度控制在0.1mm以内，保证贴装时引脚能够完全贴合PCB焊盘，不会出现一端翘起的问题。在实际功能层面，1.5F的容值能够满足多数低功耗设备的短时后备供电需求，比如智能电表的掉电数据存储、蓝牙信标的瞬时发射功率补能、工控板卡的掉电复位流程供电，相比传统的电解电容，超级电容的充放电循环寿命更长，大电流放电能力更强，相比纽扣电池则不存在漏液风险，更适合长周期免维护的工业应用场景。建模过程中还特意还原了元件外层封装的绝缘层结构，封装层与内核之间的预留间隙、封装层边缘的收口结构都做了1:1的还原，这些细节结构直接影响元件的绝缘性能与抗湿热能力，在做整机的安规设计时，这些结构尺寸是计算电气间隙、爬电距离的重要参考依据。另外，引脚的折弯处做了圆弧过渡设计，避免折弯应力集中导致的引脚断裂问题，在设备遇到振动、冲击等工况时，圆弧过渡的引脚能够吸收部分形变应力，提升元件的抗振性能，适配车载、工业现场等振动较强的应用场景。

　　很多结构工程师在做PCB布局时，往往直接调用通用的元件封装库，忽略了元件实际外形的细节，比如主体圆柱的倒角、引脚根部的凸起结构，这些细节如果在建模时没有还原，很容易在做整机装配干涉检查时出现误判，导致实际生产时元件与周边结构件、屏蔽罩发生碰撞。本次的三维模型完整还原了元件从外部封装到引脚细节的所有结构特征，能够直接用于PCB布局的干涉检查、整机装配的结构验证，也可以作为自动化贴装编程的元件外形参考，减少实际生产中的试错成本。在做散热设计时，该模型也能提供准确的外形参考，超级电容在大电流充放电时会产生一定的热量，准确的外形尺寸能够帮助工程师计算元件与周边散热结构的距离，优化板卡的热流路径，避免局部热量累积导致的元件寿命衰减。
