线艺XFL4015贴片功率电感器三维结构

　　在高密度电源板布局中，功率电感往往是决定板高、热路径和环路面积的关键元件。XFL4015属于线艺面向紧凑型DC-DC转换场景推出的扁平贴片功率电感系列，建模时不能只把它当作一个黑色方块处理，而要把封装边界、端子形态、顶部标识、避让高度以及与周边电容、MOSFET和PCB焊盘的装配关系还原出来。

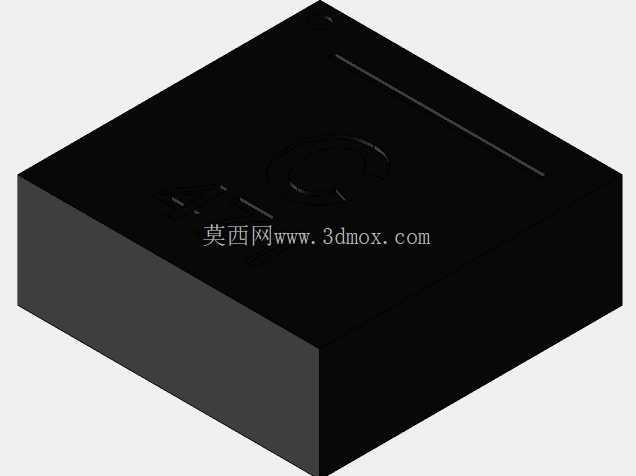

　　从外形上看，该器件采用低高度矩形模压封装，主体为黑色磁性复合结构，边缘带有适合贴片拾取与回流焊接的过渡圆角。顶面保留了系列标识和极性/方向识别特征，这些字符和凹槽在整机装配图中虽然不是功能配合面，但在可视化评审、维修识别和产线防错中有实际意义。模型将顶面微凹区域、字符压印、侧壁拔模斜度以及底部金属端子的外露范围分层表达，避免在装配干涉检查时因简化成规则长方体而误判安全间隙。

　　这类电感的核心用途，是在 buck、boost 及多相电源模块中承担储能、滤波和纹波抑制。开关管导通期间，电感把电能转化为磁场能量；开关关断后，再通过续流回路向负载释放能量，从而降低输出电流脉动。与传统绕线功率电感相比，XFL4015更强调小占板面积和低剖面高度，适合空间受限的数字电路板。它常见于通信设备、工业控制板卡、便携式检测仪器、服务器供电模组、嵌入式计算平台以及高密度电源模块中。

　　结构设计上，模型重点体现了贴片元件的安装边界。底部端子并非简单贴在器件底面的薄片，而是沿封装侧下方向外形成可焊接接触区，焊盘设计时需要结合端子宽度、侧向延伸量和回流焊润湿范围确定铜皮尺寸。若在PCB三维布局中只按本体投影放置元件，容易忽略端子与焊盘之间的重叠区域，也无法准确检查相邻丝印、测试点和过孔的距离。实际建库时，应将本体最大外形、端子占板范围、推荐焊盘以及禁布区分别建立参考几何，方便结构与硬件工程师协同校核。

　　高度方向的约束同样重要。低剖面电感通常布置在板卡靠近外壳、散热片或连接器的区域，本体顶部到壳体的距离不能只依据标称高度判断，还要考虑元件公差、PCB翘曲、焊锡厚度、缓冲泡棉压缩量以及装配偏差。模型中顶面并非完全理想平面，字符区域和封装边缘存在细微高度差，做干涉分析时应以最大实体轮廓作为依据。对于需要点胶、加导热垫或覆盖屏蔽罩的方案，还要在电感周围预留工艺操作空间，不能把电容和电阻紧贴本体侧壁排布。

　　电气功能与机械布局之间存在耦合。功率电感在大电流工况下会产生磁场，若靠近敏感模拟电路、霍尔器件、高速连接器或板上天线，可能引入耦合噪声；若靠近发热严重的功率管和整流二极管，则会叠加温升，影响饱和电流特性。因此在整机结构评审中，电感模型不仅用于视觉展示，还应参与空间分区：输入端陶瓷电容尽量靠近功率级，电感位于开关节点与输出端之间，输出电容围绕负载路径布置，形成短而宽的电流回路。三维模型能够直观暴露高di/dt环路是否被连接器、壳体筋位或其他高大器件强行拉长。

　　建模思路上，可先依据封装长宽建立主体毛坯，再通过拔模、倒角和顶面局部特征还原模压外观；底部端子单独作为金属件处理，区分可见镀层区域与被本体包覆区域；顶部标识以浅浮雕或贴图方式表现，在保持轻量化的同时提高渲染真实感。若模型用于自动化装配仿真，还应补充吸嘴平面信息，确保贴装设备吸嘴能够稳定接触顶面；若用于热分析，则需要把本体、绕组、磁性材料和端子的大致材料分区保留，便于后续赋予不同导热参数。

　　从维修和工艺角度看，方形低高度电感在返修时需要热风均匀加热，周围若布置过高器件会阻挡风嘴；端子附近若有过孔或细间距IC，还要评估焊锡桥连和热冲击风险。三维结构把这些隐性问题提前暴露：侧壁与相邻元件的手工焊接间隙、底部焊盘外扩距离、顶部到屏蔽罩的绝缘间隙、以及整板拼板时元件对分板应力的耐受位置，都可以在设计阶段进行检查。

　　该模型的价值不在于复杂曲面，而在于准确表达一个真实功率电感在电子设备中的工程约束。它把封装尺寸、端子形态、贴装关系、高度边界和外观标识统一到同一数模中，可用于PCB结构建库、电源模块布局校核、装配干涉检查、产品爆炸图制作以及技术文档展示。对于从事通信终端、工业控制和紧凑电源设计的工程师来说，这种贴近实物的元件模型能够减少二维封装库与三维实体之间的理解偏差，让硬件选型、结构堆叠和产线装配在同一空间模型内完成确认。
