近海漂浮式海浪动能捕获发电装置

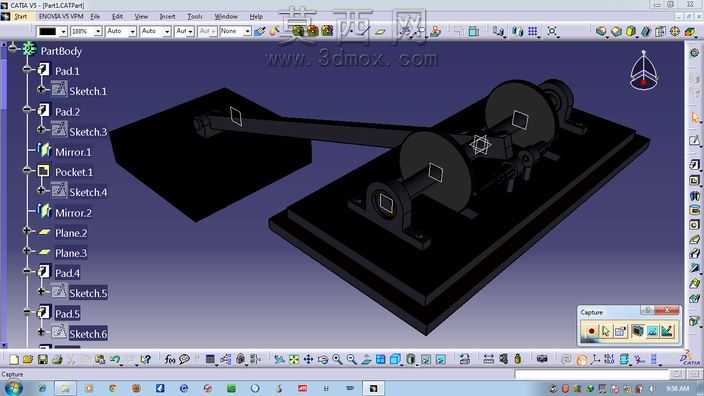

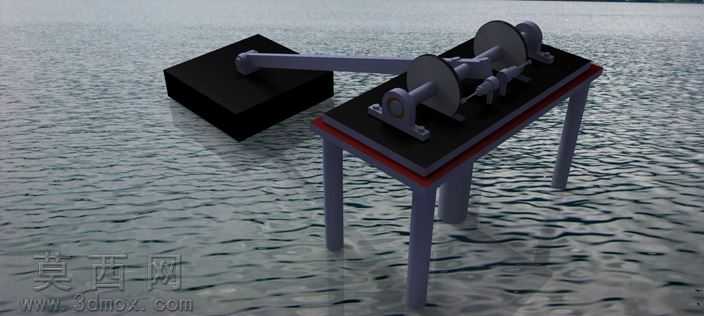

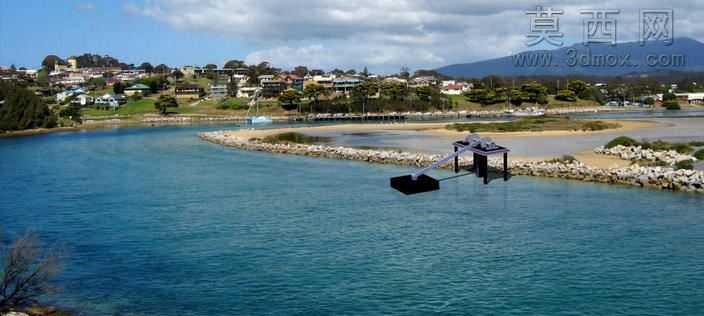

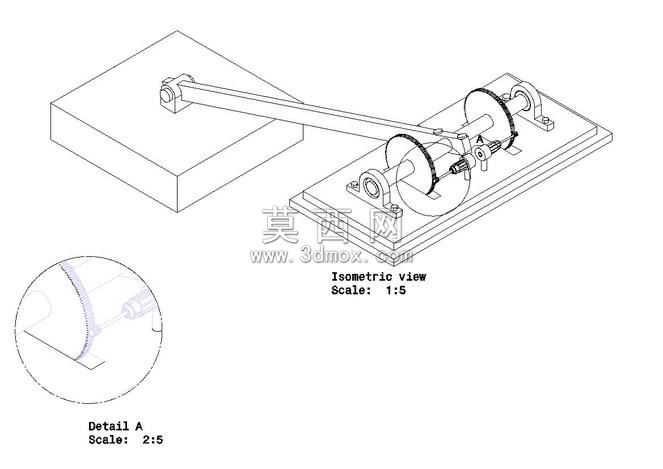

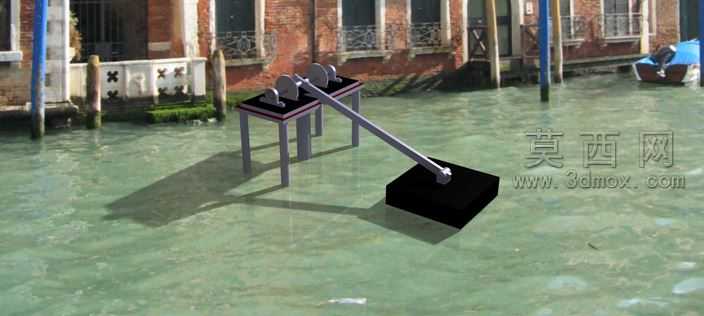

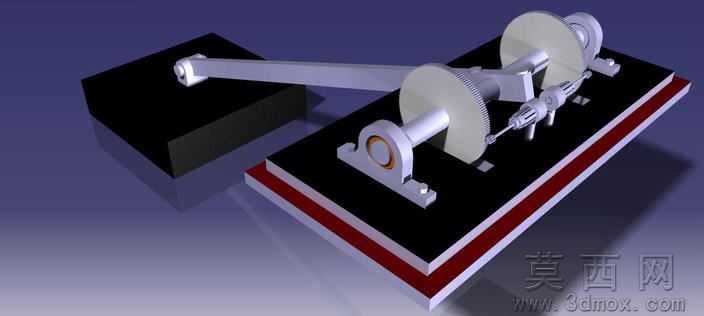

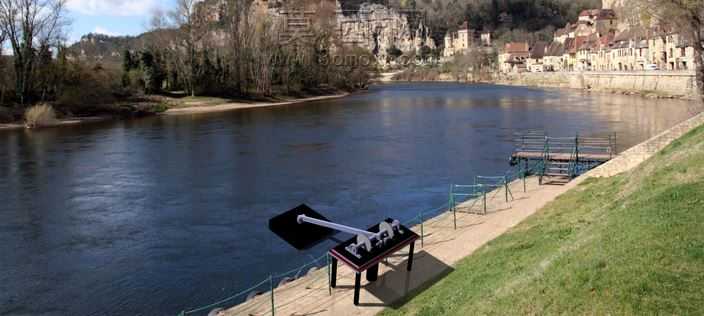

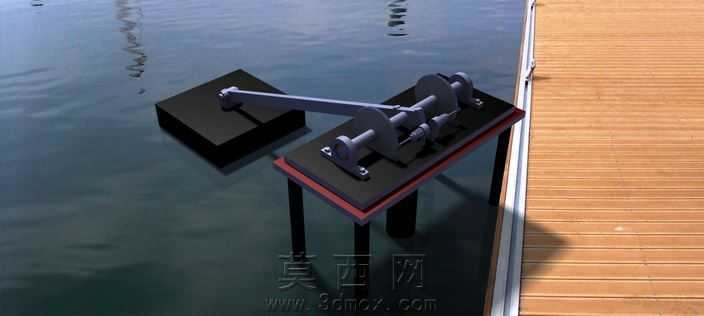

本作品为面向近岸浅海场景设计的漂浮式海浪发电机械结构，整体采用三维参数化建模完成全装配设计，建模过程中严格遵循海洋装备的结构设计逻辑，对浮体、支撑桁架、能量传递摆臂、发电主机固定座等核心部件进行了1:1比例的尺寸还原。渲染阶段采用实景合成的表现方式，将装配完成的整体装置放置于近岸海湾的真实场景中，水面材质采用半透明带深浅渐变的水体材质，模拟近岸海水清澈且随深度变化的视觉效果，浮体部件采用耐海水腐蚀的高密度聚乙烯材质表现，表面添加轻微的使用磨损与水渍纹理，支撑桁架采用热镀锌钢结构材质，还原金属构件在海洋环境下的哑光防腐涂层质感，摆臂连接部位的铰接结构做了金属光泽与转动间隙的细节表现，清晰展示机构的活动自由度。结构设计上，底部采用矩形浮箱提供稳定浮力，通过四根垂直桩腿与海床固定，避免装置随海浪漂移，摆臂一端连接浮子，随海浪起伏做上下摆动，另一端通过棘轮换向机构将往复摆动转换为单向旋转运动，传递至上部的发电模块实现动能到电能的转换，整体结构无复杂精密部件，适配近海高盐高湿的运维环境，降低后期维护成本。设计思路围绕低流速海浪的能量捕获效率展开，通过优化摆臂长度与浮子排水量的匹配关系，让装置在0.3-2米波高的常见近海浪况下都能稳定触发能量转换动作，同时简化整体传动链路，减少机械传动过程中的能量损耗，整体装配过程中对所有连接部位做了干涉检查，确保铰接部位转动顺畅无卡滞，固定连接部位的螺栓、紧固件均按标准件库调用，符合机械设计的通用规范，渲染输出的效果图清晰展示了装置在实际应用场景中的安装形态与结构比例，直观呈现海浪发电装置的工作原理与结构特征。
