ESP32模块测试用城堡形引脚探针

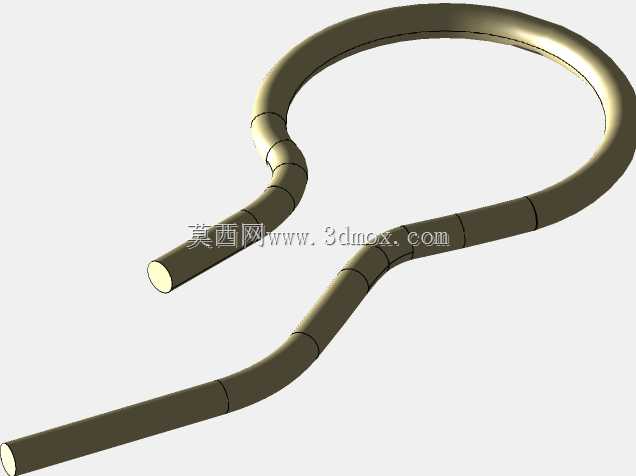

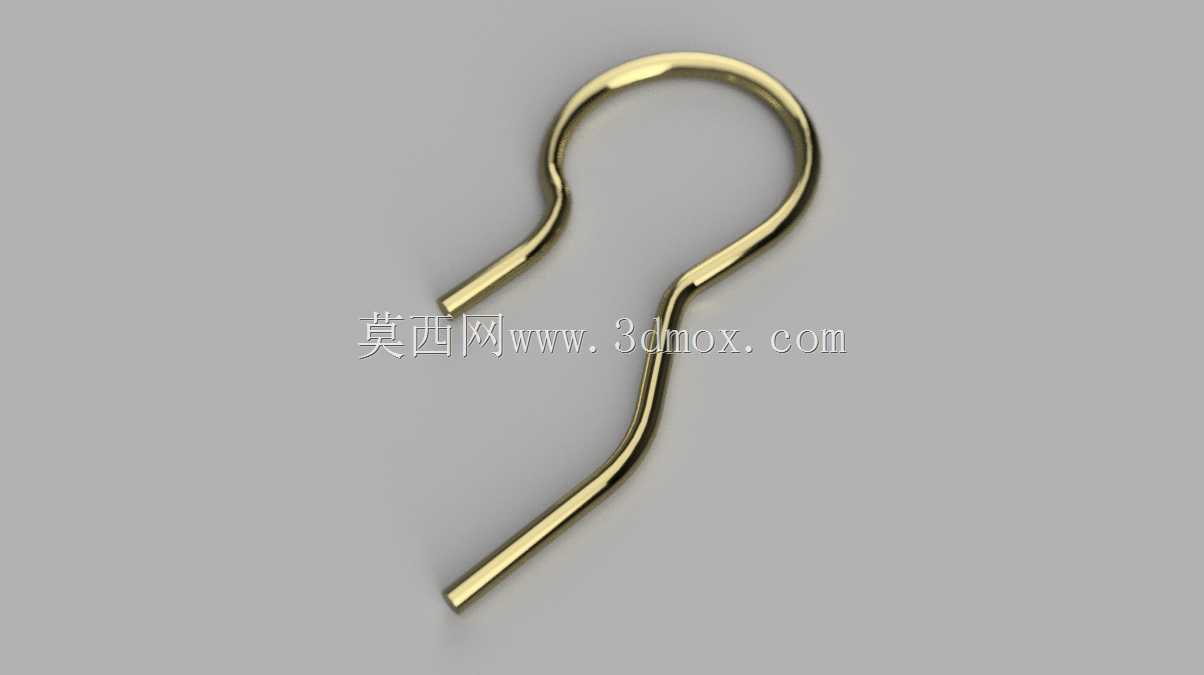

　　在消费电子、物联网模块的量产测试环节，PCB测试治具的探针选型与结构设计直接决定了测试工位的良率捕捉能力与治具使用寿命，这款城堡形印记测试针正是针对ESP32-WROOM这类 castellated 边孔封装模块的测试需求逆向测绘完成的结构件。日常产线测试中，这类带半孔边的无线模块往往需要在SMT回流焊前完成固件烧录、射频参数校准、基础功能通断测试，常规尖头测试针容易刮伤半孔镀层、接触时出现滑移导致测试误判，而这款弯针结构的测试件，正是匹配模块边缘半孔的接触弧度设计，能在压合测试时稳定贴合半孔内壁的镀金层，避免接触不良带来的误报。

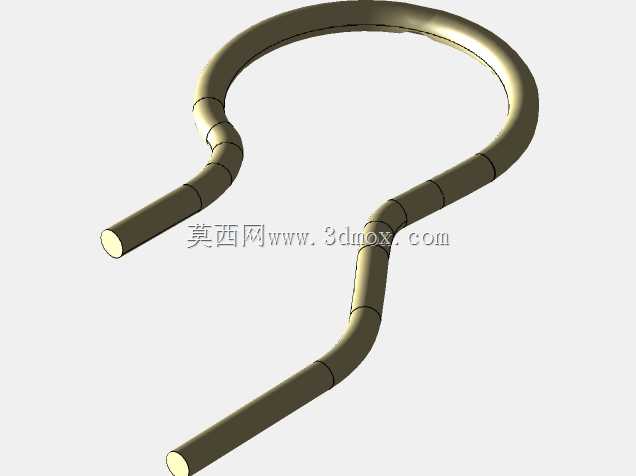

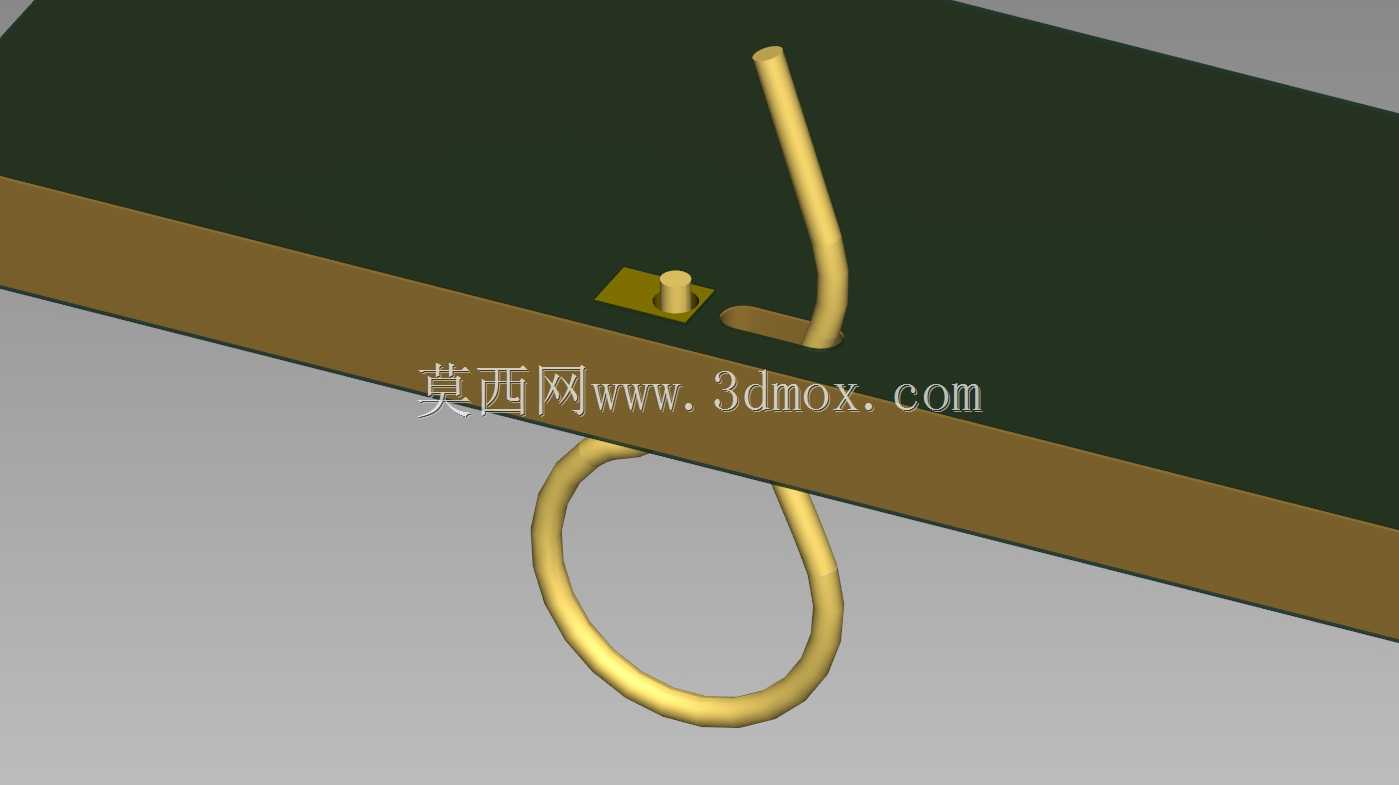

　　从实际使用场景来看，这类测试针通常安装在酚醛树脂材质的测试治具载板上，配合气动压合机构完成批量模块的快速测试，未弯曲的直段状态对应引脚未插入PCB安装孔的自然形态，此时探针的两个平直端保持平行度公差在0.02mm以内，能顺畅插入治具载板上预先加工的定位孔中，尾部通过焊线连接测试电路的信号端；弯曲成型的状态则对应焊接到PCB上的最终装配形态，弯折处的圆弧半径经过反复校准，既保证压合时的弹性形变余量，又不会因为长期反复压合出现金属疲劳断裂。

　　设计过程中首先对实物引脚进行了等比例测绘，还原了镀金金属丝的线径参数，弯折段的曲率完全匹配ESP32模块边缘半孔的圆弧轮廓，接触端的平直段长度经过优化，既保证足够的接触面积降低接触电阻，又不会过长导致相邻探针之间出现短路风险。安装边界上，探针在治具载板上的孔位间距严格对应模块引脚的中心距，相邻探针的中心距保持1.27mm的标准排针间距，弯折后的最高点距离载板表面的高度控制在3.2mm以内，避免压合时探针过度形变超出弹性极限；自然状态下探针的两个直段同轴度偏差不超过0.05mm，保证装入治具孔后不会出现卡滞、倾斜的问题。

　　不同于常规的直形测试探针，这款城堡形探针的弯折结构自带一定的弹性补偿量，当压合机构的下压行程存在±0.1mm的误差时，探针可以通过自身的微形变保证接触压力稳定在0.3N-0.5N的合理区间，既不会因为压力过大刺穿模块半孔的镀层，也不会因为压力过小出现接触电阻过大的问题。在治具组装过程中，这类探针通常采用过盈压装的方式固定在载板孔中，尾部焊接耐高温的特氟龙绝缘导线，连接到下方的测试主控板，长期使用后如果出现探针磨损、弹性下降的情况，可以直接从载板上方顶出更换，不需要拆解整个治具的布线结构，大幅降低产线治具的维护成本。针对小批量多品种的模块测试场景，这款探针的结构参数也可以快速适配其他同引脚间距的城堡形封装模块，只需要调整载板上的孔位排布，不需要重新设计探针的外形结构，具备较强的通用性。实际测试验证中，采用这款探针的治具连续完成10万次压合测试后，探针的接触电阻波动值不超过10mΩ，没有出现镀层脱落、形变失效的问题，完全满足消费电子类产品量产测试的寿命要求。
