控制面板安装用通用保险丝结构设计

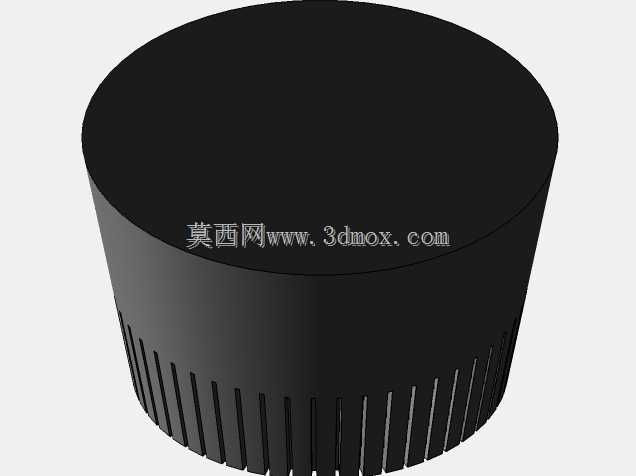

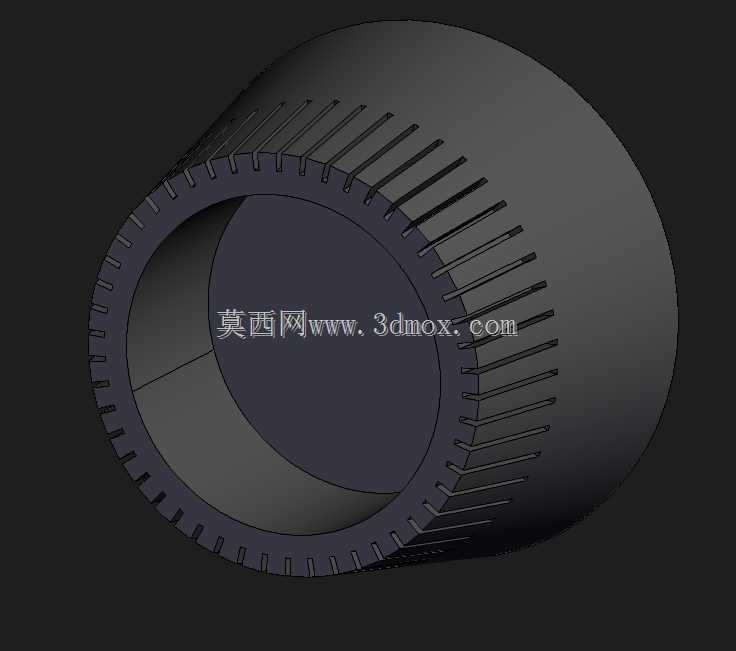

　　在工业电控柜、小型设备控制面板的电路排布中，过流保护元件的选型与安装适配性，直接影响后期运维的便捷性与电路安全冗余度。这款适配面板安装的保险丝结构，在设计阶段就充分考虑了现场安装的实际工况，没有采用外露式的简易熔丝结构，而是做了带外圈限位的筒状主体，外圈均匀排布的防滑齿结构，并非装饰性设计，而是为了在面板开孔安装时，能够通过配套的锁紧环与齿面咬合，避免设备运行过程中因振动出现松脱、转动的问题，尤其是在有电机启停、接触器吸合带来持续振动的设备面板上，这种防滑咬合结构能大幅降低元件松动导致的接触不良故障。

　　从安装边界来看，该结构的外圈直径与常规面板开孔尺寸适配，筒身的轴向长度经过测算，既不会因为过长挤占面板后方的布线空间，也不会因为过短导致接线端子与面板金属部分距离过近带来爬电风险，安装时仅需要在控制面板上开出对应直径的圆孔，将主体从面板正面推入，后方用配套的锁紧螺母旋紧即可完成固定，不需要额外的固定支架或者打孔攻丝操作，能有效减少面板加工的工序量，适合批量设备的装配作业。

　　从功能特性上，该结构的内部腔体预留了标准熔芯的安装空间，腔体内部的接触弹片经过结构优化，能保证熔芯装入后接触电阻处于较低水平，避免大电流通过时接触位置出现异常发热，同时前端的环形挡边能在熔芯熔断更换时，挡住可能弹出的熔芯碎屑，降低运维操作的安全风险，筒身的绝缘材质选型也兼顾了耐高温与绝缘性能，即使在周边环境温度较高的电控柜内，也不会因为长期受热出现材质变形、绝缘性能下降的问题。

　　在实际应用场景中，这类保险丝结构多用于小型工业设备的操作面板、测试仪器的供电输入端、低压控制回路的支路保护位置，相比接线式的保险丝座，面板嵌入式的安装方式能让操作人员在设备外部就直观看到保护元件的状态，不需要打开电控柜门就能判断是否出现熔丝熔断的故障，大幅缩短故障排查的时间，尤其是在多台设备排布的生产线上，能减少运维人员开柜检查的工作量。设计过程中也充分考虑了不同线径的接线需求，后方的接线端子能适配常规的多股铜芯线压接，端子的紧固螺丝做了防脱设计，不会因为运维时拧动过度导致螺丝脱落掉入电控柜内部引发短路风险，同时外圈的防滑齿间距经过反复调整，既保证了锁紧时的咬合力，也不会因为齿距过密导致加工难度提升，在批量生产时能有效控制加工成本，兼顾了工程实用性与生产经济性。在结构建模阶段，每一处尺寸都对应实际安装的公差要求，筒身的圆度公差控制在合理范围内，保证装入面板开孔后不会出现偏斜，锁紧环与外圈齿的配合间隙也经过校核，旋紧过程中不会出现卡滞或者滑牙的问题，内部接触弹片的形变行程也做了模拟验证，经过多次插拔熔芯后依然能保持足够的接触压力，不会因为长期使用出现接触松弛的问题。
