中期V12引擎带传动轮结构三维建模作品

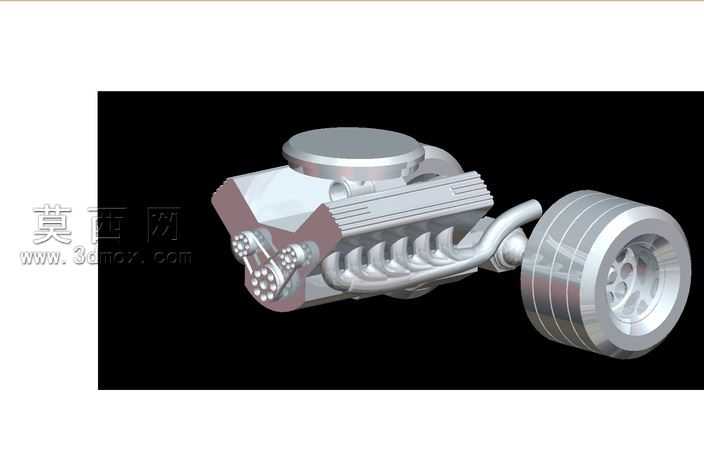

本次三维建模作品为V型12缸引擎搭配传动轮的动力结构，建模过程围绕内燃机核心结构展开，首先梳理V12引擎的经典布局逻辑，采用60度夹角的V型缸体排布设计，在三维软件中先搭建整体骨架定位，确定缸体、缸盖、进气结构、排气歧管、输出端传动轮的相对位置，保证各部件装配关系符合内燃机实际运行的空间逻辑。建模阶段对缸体部分做了精细化处理，还原V型排布的12个气缸腔体结构，缸盖部分整合了进气腔与安装定位结构，表面的散热鳍片采用阵列特征完成，保证每一片鳍片的间距、厚度均匀一致，还原风冷散热结构的细节特征。排气歧管部分采用曲面建模方式，顺着每个气缸的排气出口走向顺滑过渡，最终汇集连接到输出侧，管路的弯折弧度充分考虑排气气流的走向逻辑，避免出现生硬的直角转折。输出端的传动轮采用多层轮槽结构设计，轮体表面做了金属切削质感的细节处理，轮辐部分的减重孔按照圆周阵列排布，既还原真实传动轮的结构特征，也兼顾了模型的轻量化展示效果。材质与渲染阶段，整体模型采用金属材质体系，缸体部分赋予磨砂铸铝材质，表面带有细微的颗粒质感，还原铸造缸体的真实触感；排气歧管与传动轮部分赋予抛光金属材质，带有清晰的环境反射效果，区分不同部件的加工工艺差异；背景采用纯黑底色突出金属部件的轮廓与质感，打光采用侧方主光搭配轮廓补光，让引擎的复杂结构层次清晰展现，避免复杂光影遮挡结构细节。设计思路上以还原V12引擎的核心结构特征为核心，没有添加冗余的外围装饰部件，重点突出缸体排布、进排气结构、动力输出轮的装配关系，既可以作为内燃机结构学习的参考模型，也可用于动力总成相关的展示场景，建模过程中反复核对各部件的装配间隙，保证所有部件不存在干涉问题，结构逻辑符合真实V12引擎的工作原理，传动轮与引擎输出端的连接结构也做了对应还原，能够直观展现引擎动力输出的连接方式。
