星形五缸活塞式发动机结构三维建模

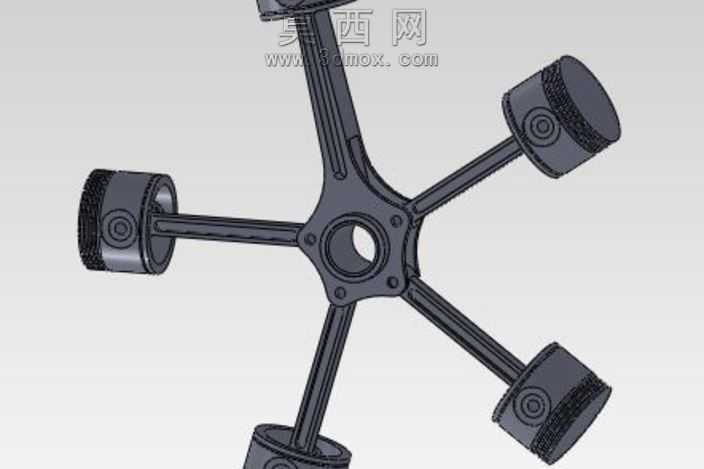

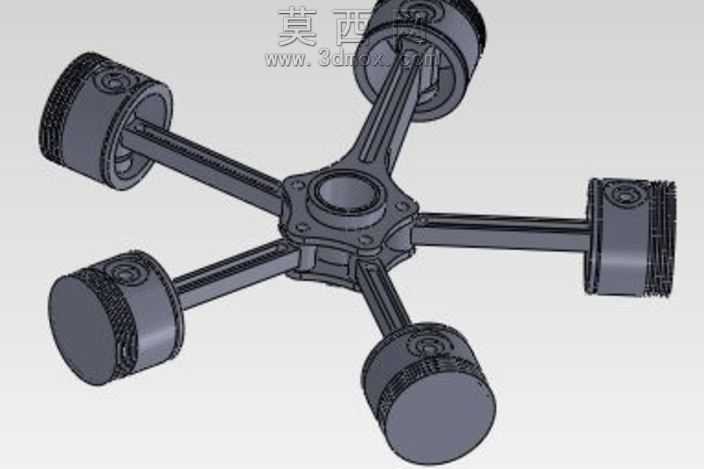

本模型为星形布局的五缸活塞式发动机三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循内燃机曲柄连杆机构的运动逻辑，保证各部件装配后可实现符合机械原理的运动仿真效果。模型核心为中心星形布置的曲柄支座，五个连杆呈均匀放射状分布，相邻连杆夹角为72度，完全匹配五缸星形发动机的点火间隔角度设计，每个连杆末端连接独立的活塞组件，活塞外壁还原了真实活塞的环槽结构，可用于模拟活塞环的装配位置，活塞裙部的型线也做了简化还原，兼顾模型展示性与结构合理性。建模过程中对各部件的配合间隙做了合理预留，曲柄中心的主轴孔做了同轴度约束，保证五个连杆在绕主轴转动时不会出现干涉，连杆与活塞销的连接位置、连杆与曲柄销的配合位置都添加了标准的机械配合约束，可直接导入运动仿真模块完成活塞往复运动、曲柄旋转运动的联动模拟。材质渲染方面，对曲柄、连杆部件赋予了哑光金属材质，模拟铸铁发动机部件的质感，活塞部件赋予了稍浅的铝合金材质，区分不同部件的材质属性，整体渲染采用均匀的环境光，无过度曝光或阴影过重的问题，可清晰展示每一处结构细节。设计思路上以还原汽车用小型活塞发动机的核心运动结构为目标，省略了外围的缸体、气门、供油系统等附属部件，重点突出曲柄连杆机构的运动传递关系，适合用于内燃机原理教学、机械结构演示等场景，模型各零件均为可编辑的实体特征，可根据需求进一步拓展添加缸套、气门等配套结构，也可导出为通用格式用于其他三维软件的场景搭建或动画制作。
