小型6V电控空气通断控制阀结构设计

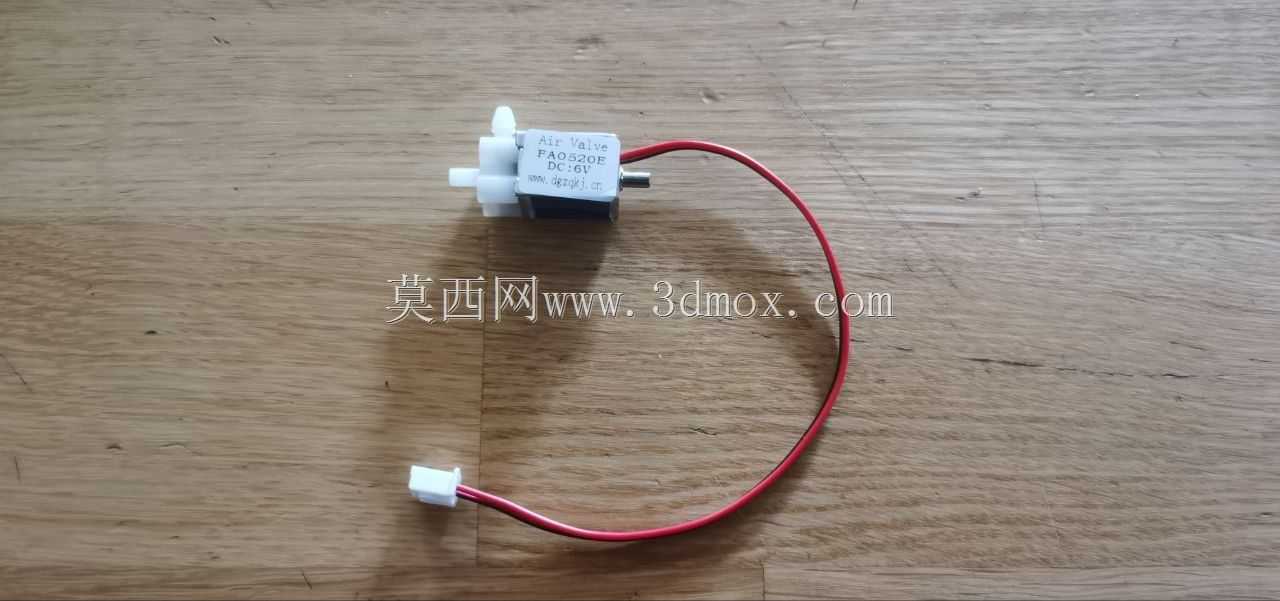

　　做小型气路集成设计的时候，这类微型电控空气阀是绕不开的元件，尤其是在桌面级气动设备、小型医疗气路、家用制氧模块、水族增氧控制这类对安装空间、驱动电压有严格限制的场景里，选型时首先要卡的就是安装边界和驱动参数。这款6V规格的空气阀，整体采用侧出接线+端向气嘴的布局，主体阀身是方正的塑封结构，侧面引出的红黑导线末端带标准PH2.0接插件，不需要额外焊接端子，直接插在对应控制板的插座上就能完成电气连接，对于小批量设备组装来说能省不少接线工时。气嘴部分采用倒刺式宝塔结构，适配常见的3mm内径软质气管，插装后靠气管自身的弹性抱紧倒刺，常规0.1MPa以内的工作气压下不需要额外打胶或者加喉箍就能满足密封要求，维护的时候拔插更换也很方便。

　　从功能逻辑上看，这款阀属于常闭型两位两通气阀，未通电状态下内部的密封胶垫在弹簧预紧力作用下堵死气路通道，进出口处于截止状态，给线圈通6V直流电压之后，电磁力克服弹簧弹力带动动铁芯动作，带动密封胶垫离开阀口，气路导通，气流可以从进气端流向出气端，断电之后弹簧自动复位，立刻切断气路，响应速度在几十毫秒级别，完全能满足小型气路的通断控制需求。设计建模的时候，首先要还原的是阀身的安装定位基准，阀身底部是平整的安装面，两个安装孔的中心距、孔径都要严格按照实物测绘值来做，不然做设备安装板的时候会出现孔位对不上的问题；其次是气嘴的同轴度，两个气嘴的中心轴线要和阀身内部的流道轴线对齐，不然装配气管之后会出现别劲的情况，长期使用可能导致气管根部开裂漏气；接插件的出线方向也要做准，因为很多小型设备的内部布线空间非常紧张，如果出线角度偏差大，装配的时候会出现导线和周边结构干涉的问题，甚至会把导线外皮磨破造成短路。

　　实际选型应用的时候，要注意这款阀的适用介质是洁净空气，不能用来通带有杂质、油污或者腐蚀性的气体，不然杂质卡进阀口密封面会造成关闭不严漏气，腐蚀性气体会腐蚀内部的铁芯和密封件，大幅缩短使用寿命；工作电压要控制在额定6V的±10%范围内，电压过低会导致电磁吸力不足，阀口无法完全打开，气路流量不够，电压过高则会导致线圈发热严重，长时间通电可能烧坏线圈。另外这款阀的流通通径很小，适合小流量的气路控制场景，如果是需要大流量充气、抽气的工况，选这款阀会出现气阻过大、流量达不到设计要求的问题，建模的时候也要把内部流道的通径尺寸做准确，方便后续做气路阻力仿真的时候能得到准确的结果。

　　很多新手做小型气路设计的时候容易忽略阀的安装方向，这款阀的进出口是有方向要求的，阀体上标注的箭头方向就是气流的正向流动方向，如果反向安装的话，进气端的气压会作用在密封胶垫上，长时间带压可能会出现密封失效、漏气的问题，建模的时候最好把气流方向的标识也做在阀体模型上，避免后续装配的时候装反。从结构细节上看，线圈部分是塑封在阀身内部的，防护等级能满足常规室内设备的使用要求，不需要额外做防水防尘处理，但是不能在淋水、高粉尘的环境下直接使用，如果要用在这类特殊场景，还需要额外给阀做防护外壳。整体结构没有复杂的传动部件，运动部件只有动铁芯和密封胶垫，可靠性比较高，只要在额定参数范围内使用，寿命能满足大部分小型设备的使用周期要求。
