桌面级焊接作业烟尘抽吸过滤装置

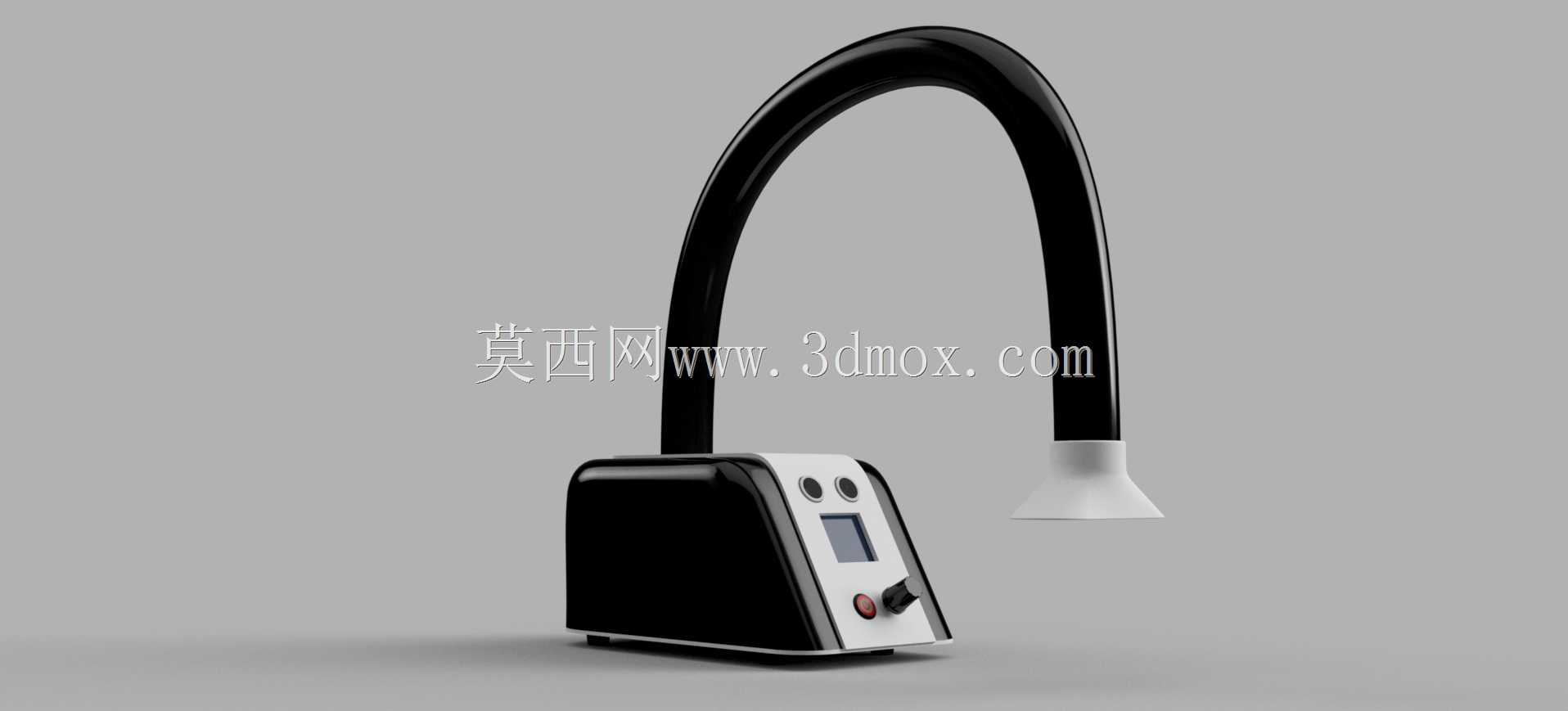

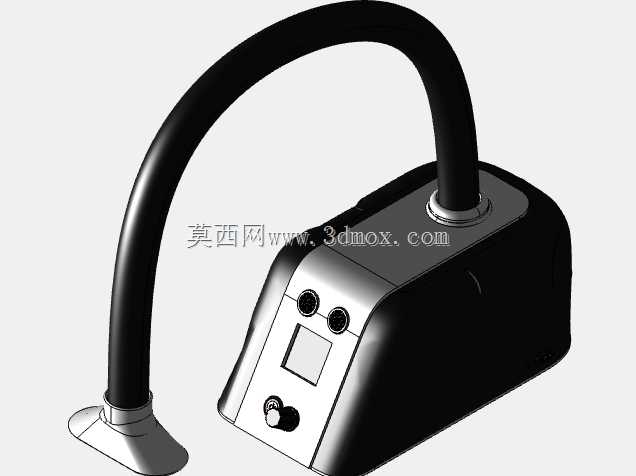

　　在电子组装、小批量PCB板返修、线束焊接这类桌面级焊接作业场景里，焊锡过程中产生的含松香、助焊剂挥发物及金属微颗粒的烟尘，长期接触会对作业人员呼吸道造成不可逆损伤，同时飘散的烟尘也会附着在周边精密电子元件引脚表面，增加后续产品接触不良、绝缘性能下降的隐患，这类工位级的烟尘处理设备，是电子制造、维修类工位必备的辅助配套装置。这款设备的整体结构采用主机加柔性万向臂的布局，主机部分为方正的立式壳体，放置在作业台面上时，底部与台面接触的区域做了防滑处理，避免日常操作中设备移位，主机壳体的正面集成了操作交互区域，包含状态显示窗口、风量调节旋钮以及设备运行开关，作业人员无需抬手过高就能完成风量档位调整、设备启停操作，符合桌面工位的操作人机工程要求。

　　柔性万向臂采用可任意弯曲定型的结构，臂身内部有支撑骨架，调整到任意角度、任意延伸位置后都能保持姿态不会回弹下垂，臂端的集烟罩为广口锥形设计，罩口边缘做了圆滑过渡，不会在作业过程中剐蹭工件或者操作人员手臂，集烟罩的开口朝向可以随臂身调整，精准对准焊接作业点，在烟尘刚产生的位置就形成负压抽吸区，避免烟尘向外扩散。设备内部的流道设计做了优化，从集烟罩进入的烟尘顺着万向臂内部的通道直达主机内的过滤单元，过滤单元采用多层复合结构，初效层拦截大颗粒的焊锡飞溅渣、助焊剂凝固颗粒，中效层过滤粒径稍大的粉尘，活性炭吸附层则处理气态的挥发有害物质，经过滤后的洁净空气从主机侧面的排风栅格排出，不会在工位周边形成二次气流扰动，避免吹偏待焊接的细小电子元件。

　　从安装边界来看，设备主机的占地面积仅相当于常规A4文件的一半左右，放置在工作台角落不会占用过多焊接操作空间，万向臂的最大延伸长度可以覆盖以主机放置点为中心、半径六十厘米左右的作业区域，足够覆盖单人桌面焊接的全部操作范围，不需要额外加装固定支架，直接放置在台面上即可使用，适配各类常规防静电工作台、木质维修工作台的使用场景。在功能设计上，设备的风机采用低噪离心式结构，运行时的噪音控制在不影响作业人员正常交流的区间，即使长时间开启也不会产生明显的听觉疲劳，风量调节支持多档位切换，在进行小焊点精密焊接时可以调低风量，避免气流过大吹化焊锡影响焊接质量，在进行多引脚连续焊接、烟尘产生量较大的作业时，可以调高风量保证抽吸效率。设备的外壳采用阻燃级工程塑料制作，即使有少量高温焊锡渣溅落到壳体表面，也不会造成壳体熔化或者引燃，满足焊接工位的安全使用要求，壳体的拼接缝隙做了错位密封处理，避免未经过滤的烟尘从壳体缝隙处泄漏，保证所有进入设备的烟尘都经过完整过滤流程后再排出。在实际产线应用中，这类设备不需要布设复杂的排风管道，相比集中式焊锡排烟系统，更适合小批量生产工位、研发实验室焊接工位、电子维修门店这类没有统一排风配套的场景，设备移动灵活，可以根据作业位置的变化随时调整放置点，不需要对现有工作台进行改造，接入常规民用电源即可正常运行，降低了工位配套的改造成本。

　　设计过程中针对万向臂的定型阻尼做了多轮验证，阻尼过小会导致臂身在集烟罩重力作用下下垂，无法保持对准焊接点的位置，阻尼过大则会导致调整臂身位置时需要施加较大的力，影响操作便利性，最终的阻尼参数设置可以做到单手握持集烟罩就能轻松调整位置，松开后即可稳定保持姿态，兼顾了调整便利性和定位稳定性。集烟罩的口径设计也经过实际作业验证，口径过小会导致抽吸覆盖范围不足，部分烟尘从罩体边缘逸散，口径过大则会降低罩口处的负压风速，影响烟尘抽吸效率，最终采用的锥形广口设计，在罩口处形成均匀的负压流场，焊接点距离罩口十厘米以内的区域都能实现有效烟尘捕集，适配常规手工焊接时烙铁头与集烟罩的常规操作距离。
