立式可移动室内空气净化设备结构设计

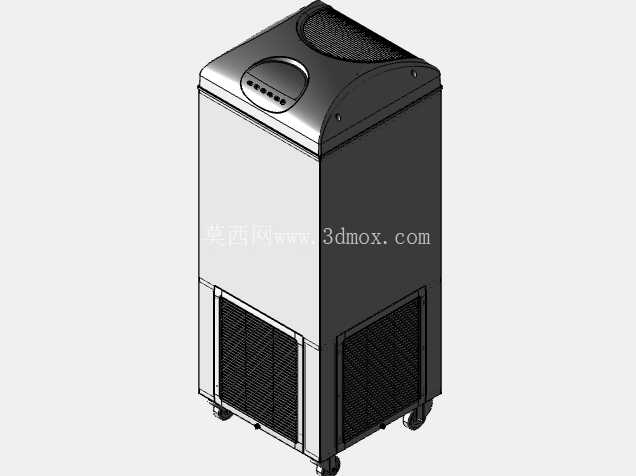

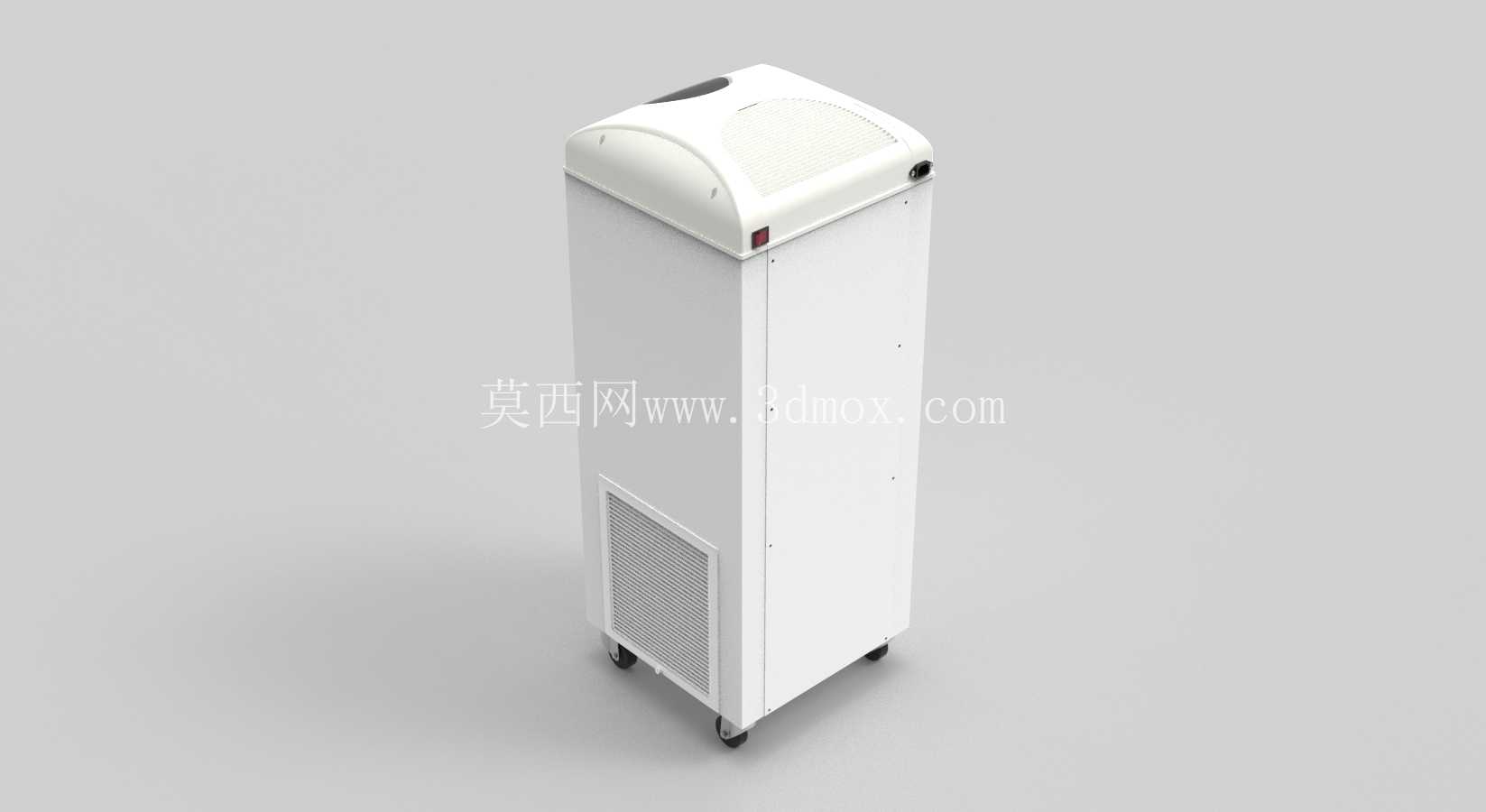

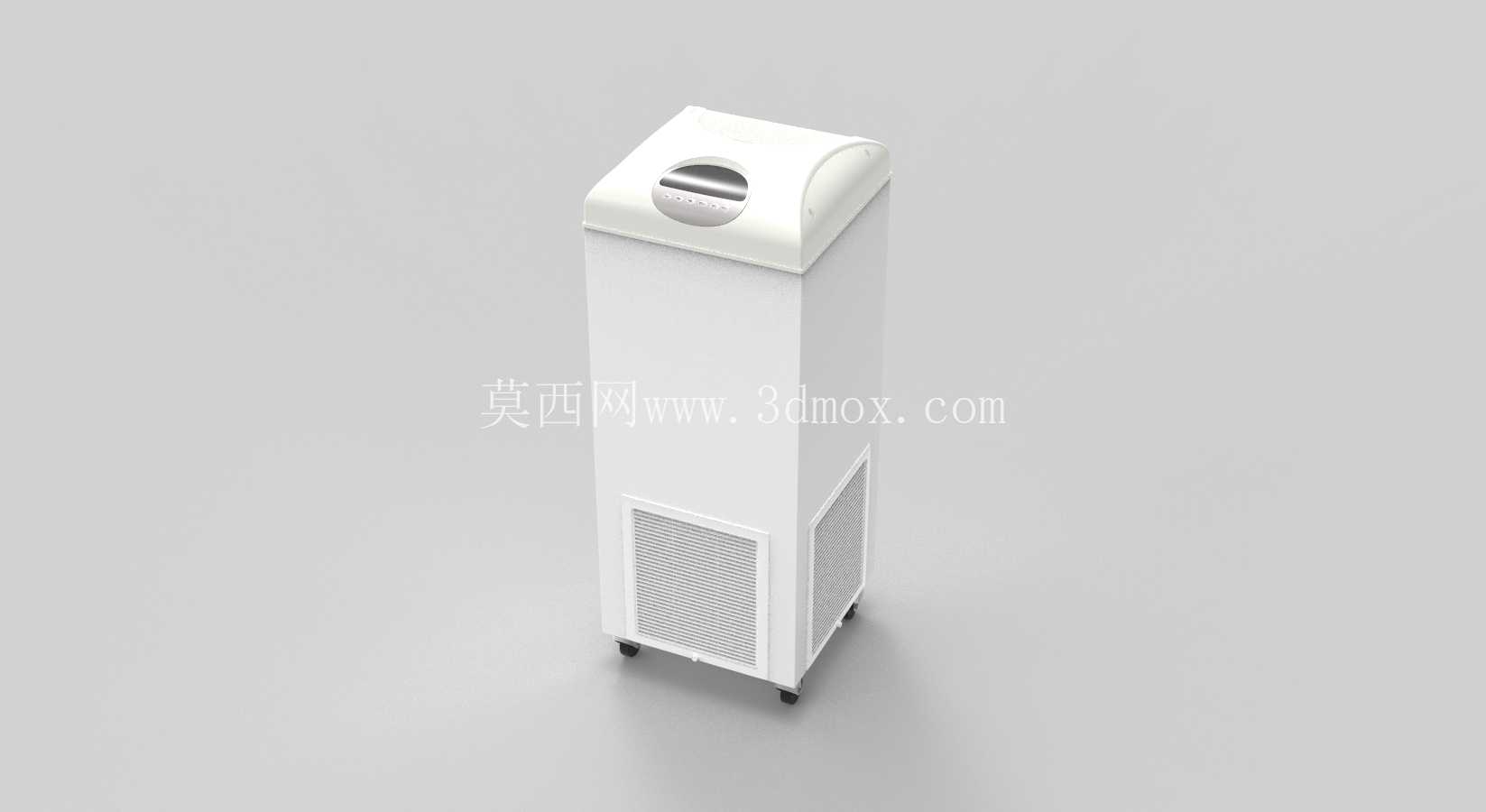

　　这款立式空气净化设备的三维结构设计，核心围绕民用室内空气治理场景展开，覆盖家庭客厅、卧室、小型办公隔间、临街商铺等日常使用场景，适配20-40㎡的封闭或半封闭空间的空气循环净化需求，可完成颗粒物拦截、浮尘过滤、异味吸附等核心空气处理功能。从结构设计逻辑来看，整体采用立式窄体布局，整机长宽尺寸控制在350mm×350mm范围内，高度设定为1100mm，底部预留15mm的安装间隙用于装配万向脚轮，脚轮选用带刹车的2寸静音万向轮，既满足设备在不同房间之间灵活移动的需求，也能在固定使用位置时锁定轮体，避免设备受外力碰撞发生位移，窄体的截面设计也能适配墙角、沙发旁、办公桌侧等狭小摆放位置，不会占用过多室内活动空间。

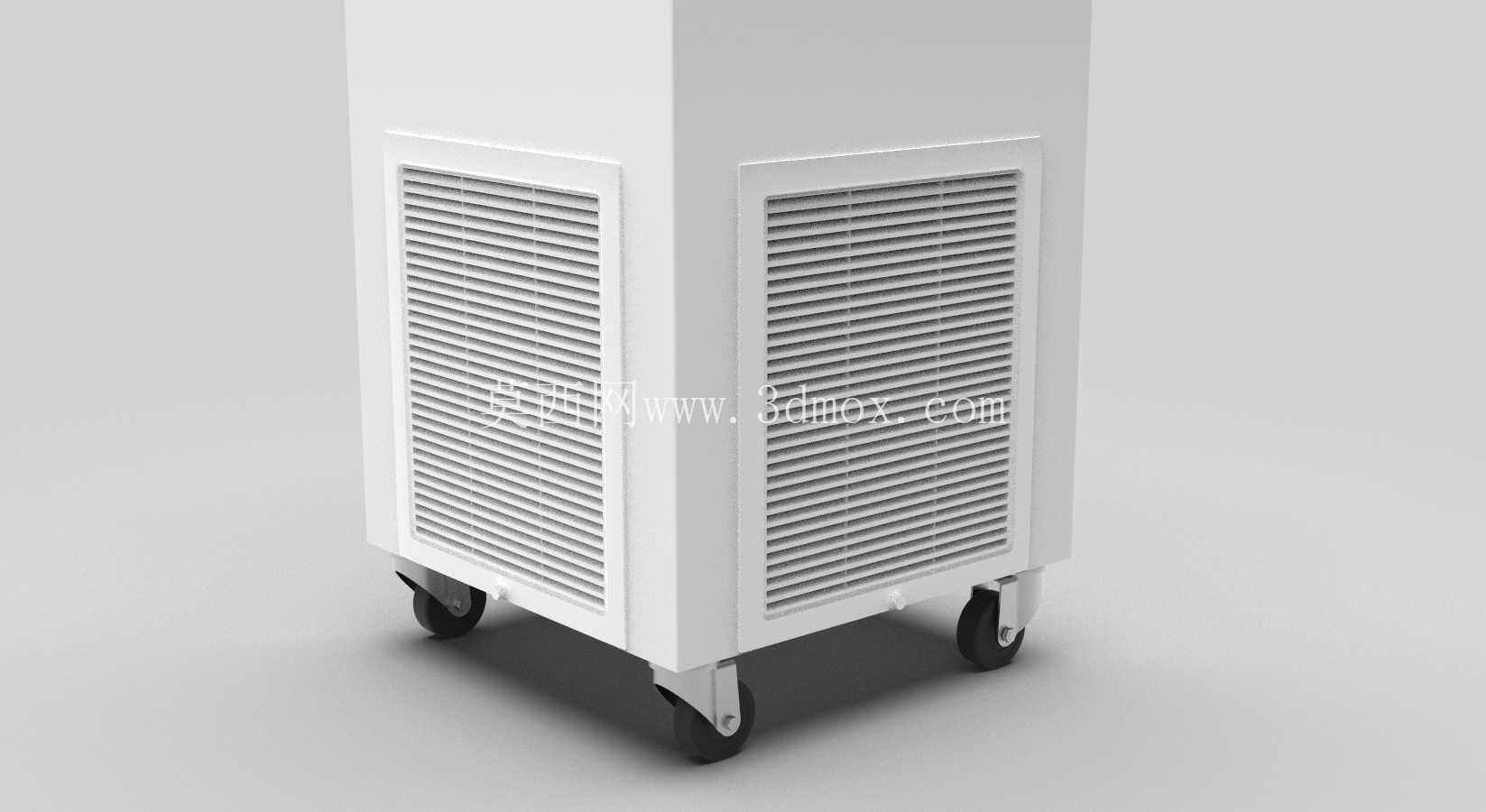

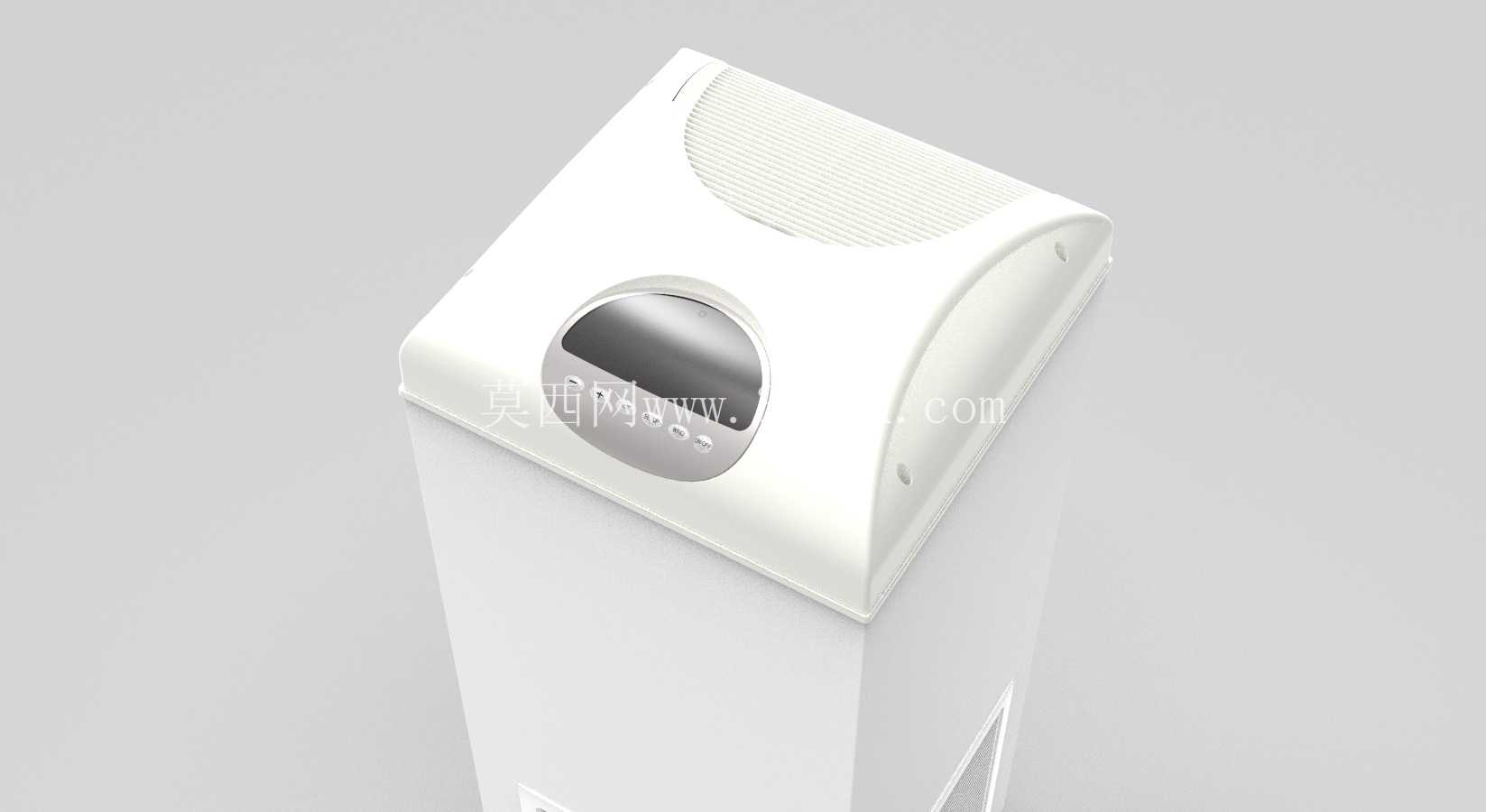

　　设备顶部的操控区域采用内凹式斜面设计，操控面板与顶面呈15度倾角，符合成年人站立操作时的视线角度，无需弯腰或过度抬手即可完成档位调节、模式切换等操作，内凹的结构也能避免日常放置物品时误触按键，同时顶部边缘做了R15的圆弧过渡处理，避免尖锐棱角造成磕碰伤害，符合家用家电的安全设计规范。进风区域设置在设备下部三分之一高度位置，采用三面环绕式进风格栅设计，格栅条的宽度设定为2mm，条间间隙为5mm，既保证足够的进风面积，降低进风风阻减少运行噪音，也能阻挡较大体积的杂物、毛发进入设备内部，延长过滤组件的使用寿命；进风腔内部预留了标准尺寸的过滤层安装位，可依次装配初效滤网、HEPA过滤层、活性炭吸附层，各层滤芯采用抽拉式安装结构，无需拆解整机外壳即可完成滤芯更换，降低后期维护的操作难度。

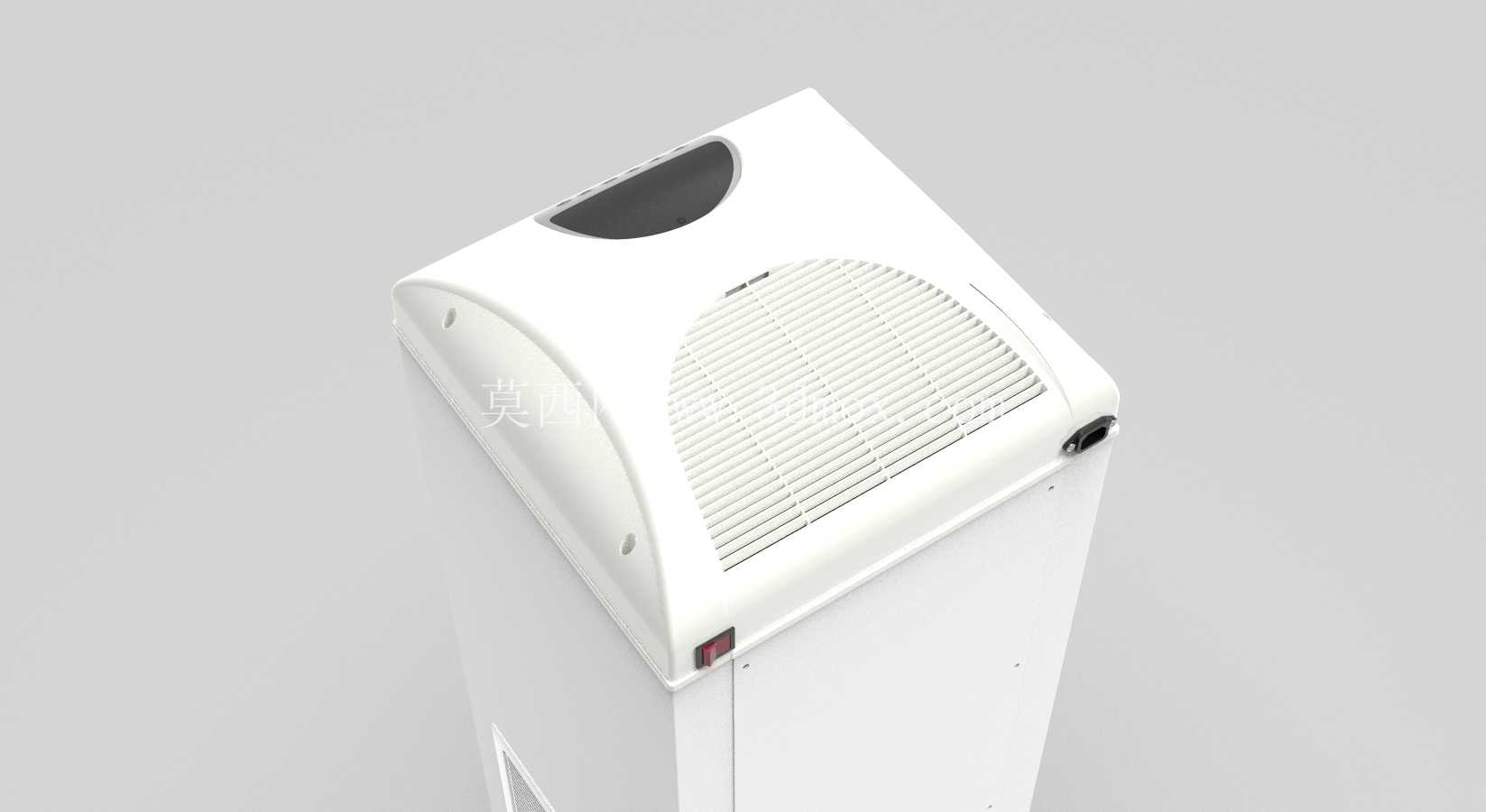

　　出风区域设置在设备顶部操控区的侧方，采用上出风的风道设计，净化后的空气沿斜上方45度角度送出，可顺着室内顶部空气层形成循环气流，避免直吹人体造成不适，同时提升整个空间的空气循环效率，减少净化死角。设备内部的风道采用渐扩式结构设计，从风机安装位到出风口的通流截面逐步扩大，可有效降低气流流速，减少风噪传递到设备外部，风机安装位设置了4个橡胶减震垫安装柱，可隔离风机运行时产生的震动，避免震动传递到外壳引发共振噪音。

　　整机外壳采用分体式装配结构，分为前壳、后壳、顶部盖板三个主要外观件，各部件之间采用卡扣加隐藏式螺丝的连接方式，外观面无外露螺丝孔，保证外观的整体性，外壳壁厚设定为2.5mm，采用ABS材质注塑成型的工艺方案，既满足结构强度要求，也能控制整机重量，方便单人移动搬运。内部的电器安装腔与风道之间设置了独立的分隔板，将电路部分与气流通道完全隔离，避免气流携带的浮尘、水汽接触电路元件造成短路故障，提升设备运行的安全系数。设备背部预留了电源线收纳槽，在设备移动收纳时可将电源线缠绕在槽位内，避免电源线拖地造成脏污或绊倒风险。
