饭山ProLite TF1515MC触控显示屏结构设计

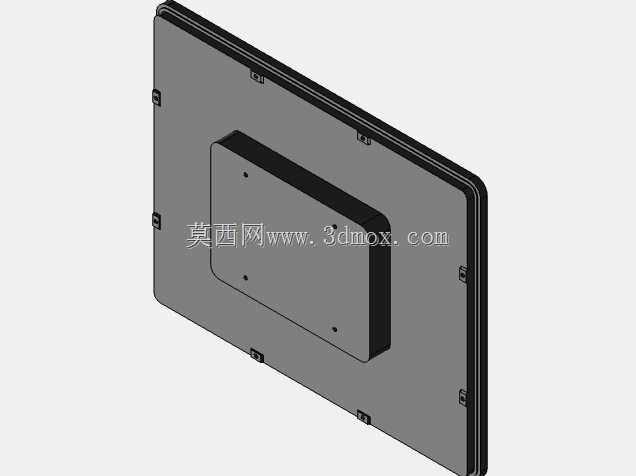

　　在工业现场人机交互终端、自助服务设备操控面板、嵌入式工控显示工位这类场景里，触控显示屏的结构适配性直接决定了整套设备的安装效率与长期运行稳定性，饭山这款15英寸触控屏的三维结构设计，完全围绕嵌入式安装的实际工程需求展开，没有多余的装饰性结构，所有外形特征都服务于安装固定与防护性能。从背面的结构布局来看，整个屏幕采用薄型化方正壳体设计，背部凸起的主控安装区域做了直角过渡的封闭腔体，既可以容纳驱动电路板、触控控制模块与接口组件，又能在嵌入式安装时嵌入柜体预留的沉台空间，不会因为背部元件突出导致安装间隙过大。

　　屏幕四周的边框区域均匀分布了多个卡扣式固定点位，对应嵌入式安装时的压片固定位，不需要额外在屏幕壳体上打孔，安装时只需要将屏幕推入柜体预留的安装开口，用配套的金属压片卡入边框的固定槽，拧紧压片上的固定螺丝就能完成锁紧，相比传统的螺丝通孔固定方式，这种结构可以避免在壳体上开孔带来的防尘防水性能下降问题，同时也能适配不同厚度的柜体面板，安装公差容忍度更高。在设计思路上，这款屏幕的结构完全偏向工业场景的耐用性需求，背部的主控腔体做了加强筋布局，虽然从外部看不到内部的筋位结构，但从腔体的壁厚分布可以判断，筋位沿着腔体边缘与螺丝固定柱延伸，既能提升整个壳体的抗形变能力，避免在安装压片锁紧时出现壳体翘曲导致屏幕漏光的问题，也能在设备运输或者现场受到振动时，保护内部的电路板与屏幕面板不会因为壳体形变出现接触不良。

　　屏幕的边框做了窄边设计，但边框的厚度足够容纳触控层的排线与密封胶条，安装时可以在边框与柜体面板之间加装橡胶密封胶条，满足工业现场的防尘防泼溅需求，适合在车间工位、自助缴费终端、医疗设备操控台这类有一定防护要求的场景使用。从安装边界来看，整个屏幕的外形尺寸严格遵循15英寸工业显示屏的通用安装开孔规范，背部凸起的主控区域尺寸小于屏幕整体的外形尺寸，形成了一圈平整的安装贴合面，安装时这个贴合面完全压在柜体面板的内侧，配合密封胶条可以实现均匀的压紧力，不会出现局部间隙过大的问题。背部的接口区域集中布置在主控腔体的侧边，安装后接口朝向柜体内部，方便连接电源线、信号线与触控通讯线，不会因为线缆弯折导致接口受力损坏。屏幕的触控层采用贴合式设计，结构上触控面板与显示面板之间没有多余的空气层，从外部结构来看，前面板的玻璃与边框齐平，没有凸起的边缘，既方便日常清洁擦拭，也能避免灰尘、液体沿着屏幕边缘的缝隙进入壳体内部。在实际选型适配时，结构工程师只需要按照模型提供的外形尺寸预留安装开孔，不需要额外考虑背部元件的干涉问题，因为模型已经完整还原了背部所有凸起结构的尺寸与位置，在做柜体内部的布局设计时，可以直接将这个模型导入装配体，提前预留出线缆的弯曲空间与其他元件的安装位置，避免实际装配时出现干涉问题。

　　不同于消费级显示屏的花哨外观设计，这款工业触控屏的所有结构特征都有明确的工程用途，没有为了外观做多余的曲面或者异形结构，整个壳体采用方正的直角设计，一方面可以最大化利用安装空间，在相同的屏幕尺寸下缩小整体外形尺寸，适配更多紧凑安装的场景，另一方面方正的结构在做柜体开孔时加工更简单，不需要加工异形开孔，降低柜体的加工成本。背部的固定点位均匀分布在四条边框上，每个固定点位的位置都经过受力优化，锁紧时屏幕的受力均匀，不会出现局部压力过大导致屏幕面板碎裂的问题，同时固定点位距离屏幕边缘的距离一致，配套的安装压片可以通用，不需要为不同位置的固定点设计不同规格的压片，减少配件的种类，降低安装与维护的成本。在长期使用的场景下，这种全封闭的背部结构可以有效阻挡工业现场的粉尘进入壳体内部，避免粉尘堆积在电路板上导致的短路或者接触不良问题，壳体的材质采用高强度工程塑料，从结构壁厚来看可以满足工业场景的抗冲击要求，即使受到轻微的碰撞也不会出现壳体开裂的问题。
