  在嵌入式设备开发、小型智能硬件迭代的过程中,显示模块的选型与结构适配一直是结构工程师需要重点考量的环节,这款2.0英寸的RGB TFT显示模组,就是针对小尺寸人机交互场景做的结构设计方案。从实际落地的应用场景来看,这类小尺寸彩屏常被用在手持检测设备、小型工控终端、桌面级创客开发套件、便携测量仪器的人机交互界面上,相比同尺寸的OLED屏,TFT屏的成本控制更有优势,色彩还原度能满足常规工业参数显示、简单图形交互的需求,240x320的分辨率也足够承载参数数值、状态图标、简易操作菜单的显示任务,不会出现文字发虚、图标错位的问题。

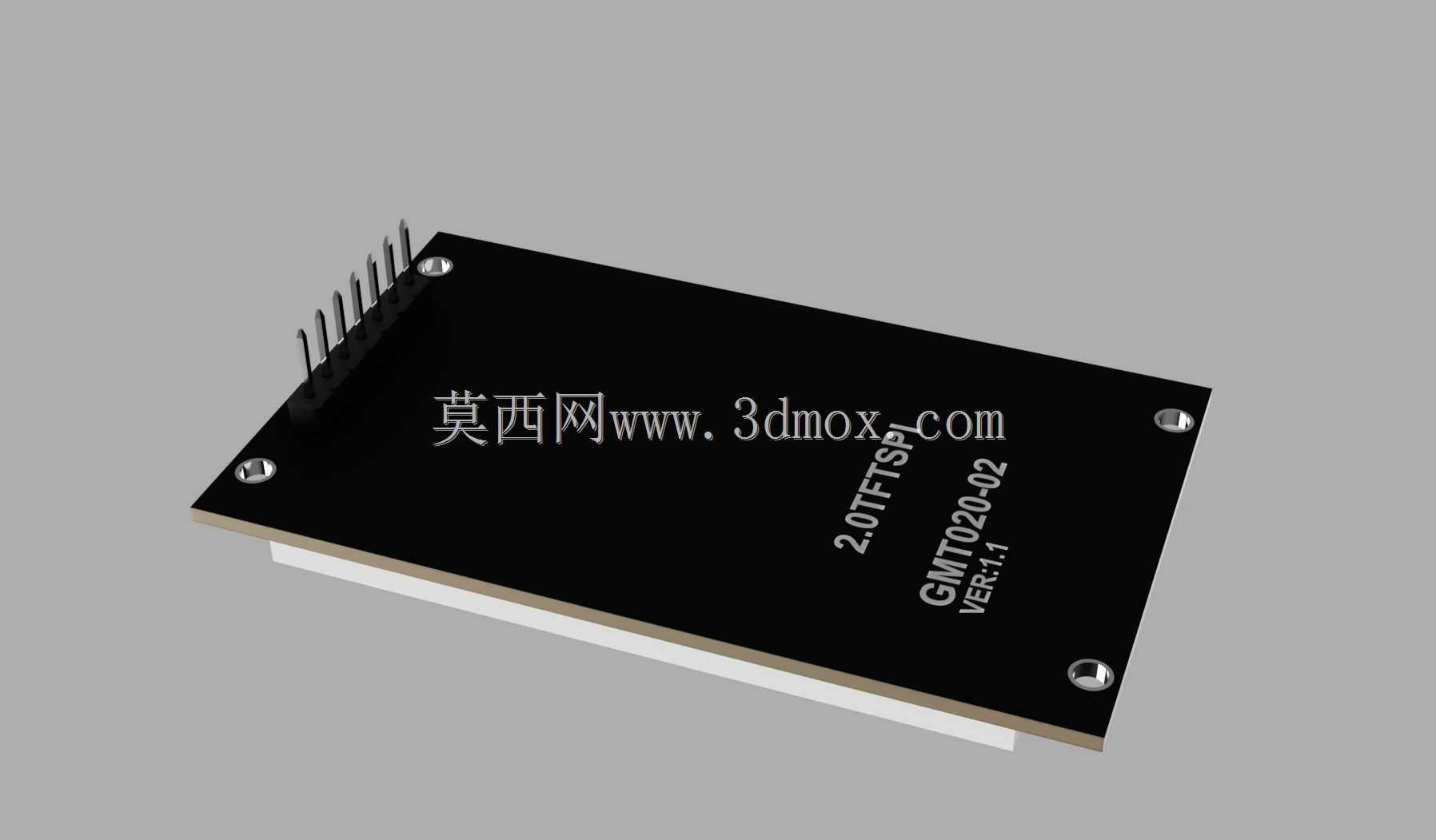

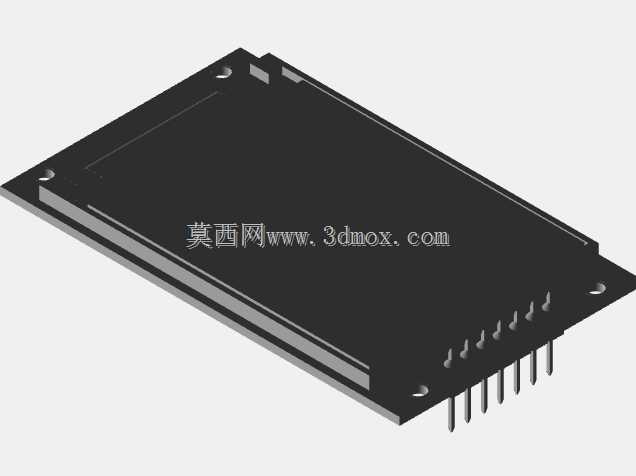

  从结构设计的思路来看,这款模组采用了PCB基板加屏幕总成的叠层结构,屏幕本体通过定位胶框固定在黑色PCB基板上,屏幕边缘做了0.8mm的金属包边处理,既可以在装配时避免屏幕边缘受挤压出现漏液、亮线的问题,也能在屏幕与前壳面板装配时提供均匀的支撑面,减少组装应力对屏幕的损伤。PCB基板的四个角预留了直径3mm的安装通孔,孔位做了沉铜处理,既可以用铜柱配合螺丝将模组固定在设备内部的安装柱上,也能兼容插针式的焊接固定方式,适配不同设备的内部安装空间。接口部分采用了侧置排针的设计,排针引脚从PCB短边一侧引出,包含SPI通讯引脚、电源引脚、背光控制引脚,排针间距为标准2.54mm,既可以直接插在面包板上做开发验证,也能通过FPC排线连接到主控板上,减少设备内部的走线空间占用。

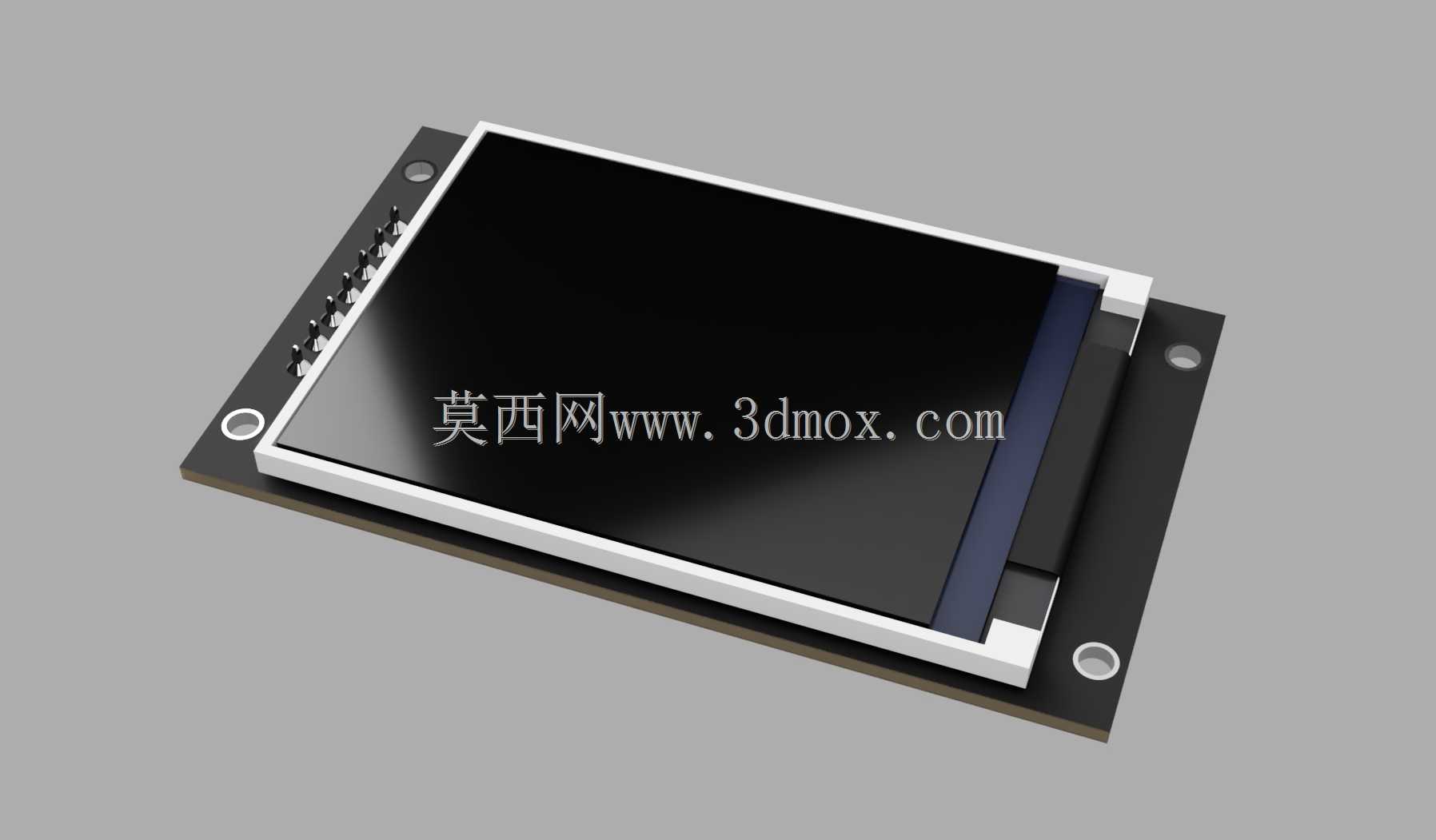

  从安装边界的尺寸来看,整个模组的长宽尺寸控制在55mm*38mm以内,屏幕有效显示区域的对角线为2英寸,屏幕表面到PCB背面的总厚度为7.2mm,这个厚度尺寸可以适配绝大多数壁厚2mm以内的设备外壳,前壳只需要开出对应显示区域的视窗,视窗边缘做0.5mm的遮光台阶,就能避免屏幕边缘漏光的问题。屏幕的背光部分采用了侧入式LED背光,背光均匀度可以覆盖整个显示区域,不会出现边角偏暗的问题,背光供电引脚单独引出,方便工程师根据实际使用场景做背光亮度调节,比如手持设备可以配合光敏传感器做自动亮度调节,降低设备的整体功耗。

  在实际选型适配的时候,需要注意屏幕的驱动芯片匹配问题,这款模组的驱动电路已经集成在PCB基板上,SPI接口的通讯速率可以支持到20MHz,刷新速度能够满足简单动态图标、数值跳变的显示需求,不会出现明显的拖影问题。PCB板上的排针引脚顺序做了防呆设计,电源引脚与信号引脚之间预留了接地引脚,避免接线时反接烧坏屏幕,也能减少信号传输过程中的电磁干扰,提升显示的稳定性。屏幕表面没有覆盖钢化玻璃,是常规的TFT偏光片表面,在做设备结构设计的时候,可以根据使用场景选择在视窗位置加装亚克力保护面板或者钢化玻璃面板,保护面板与屏幕表面之间预留0.3mm的间隙,避免挤压到偏光片出现水波纹。

  从结构可靠性的角度来看,这款模组的PCB板采用了1.6mm厚的FR-4板材,焊盘做了喷锡处理,排针的焊接拉力可以满足常规工业设备的震动要求,在10-55Hz的震动测试场景下,不会出现排针虚焊、屏幕移位的问题。屏幕与PCB之间的连接采用了COG封装加柔性排线绑定的方式,绑定区域做了黑胶密封处理,避免在温湿度变化较大的场景下出现绑定引脚氧化、接触不良的问题。整个模组的重量只有12g左右,不会对便携设备的整体重量造成明显的负担,也不会因为自身重量过大在震动场景下出现安装固定位松动的问题。

  在做设备内部结构布局的时候,需要注意模组背面的驱动芯片位置不要直接贴装其他发热元件,驱动芯片工作时的温升在5℃以内,如果旁边有功率器件发热,会导致屏幕局部温度过高,出现显示偏色的问题。安装固定的时候,四个角的固定螺丝不要锁附过紧,扭矩控制在0.2N·m以内即可,避免PCB板出现弯曲变形,挤压到屏幕背面的玻璃基板,导致屏幕碎裂或者显示异常。如果是用在需要经常插拔接线的开发场景,可以在排针位置加装IDC插座,减少反复接线对排针焊盘的损伤,提升模组的复用寿命。
