DFRobot小型直流电源转换模块结构

　　在桌面级小型电子开发项目、学生课程设计原型、小型嵌入式设备供电改造场景中，这类集成式电源转换模块的应用频次极高，不同于传统分立式元件搭建的稳压电路，该模块将核心变压、整流、滤波、稳压元件全部集成在一块方形PCB基板上，使用者无需自行计算电容容值、电感参数、稳压芯片外围电路，直接接入对应范围的输入电压即可获得稳定的低压直流输出，大幅缩短原型开发的电路调试周期。

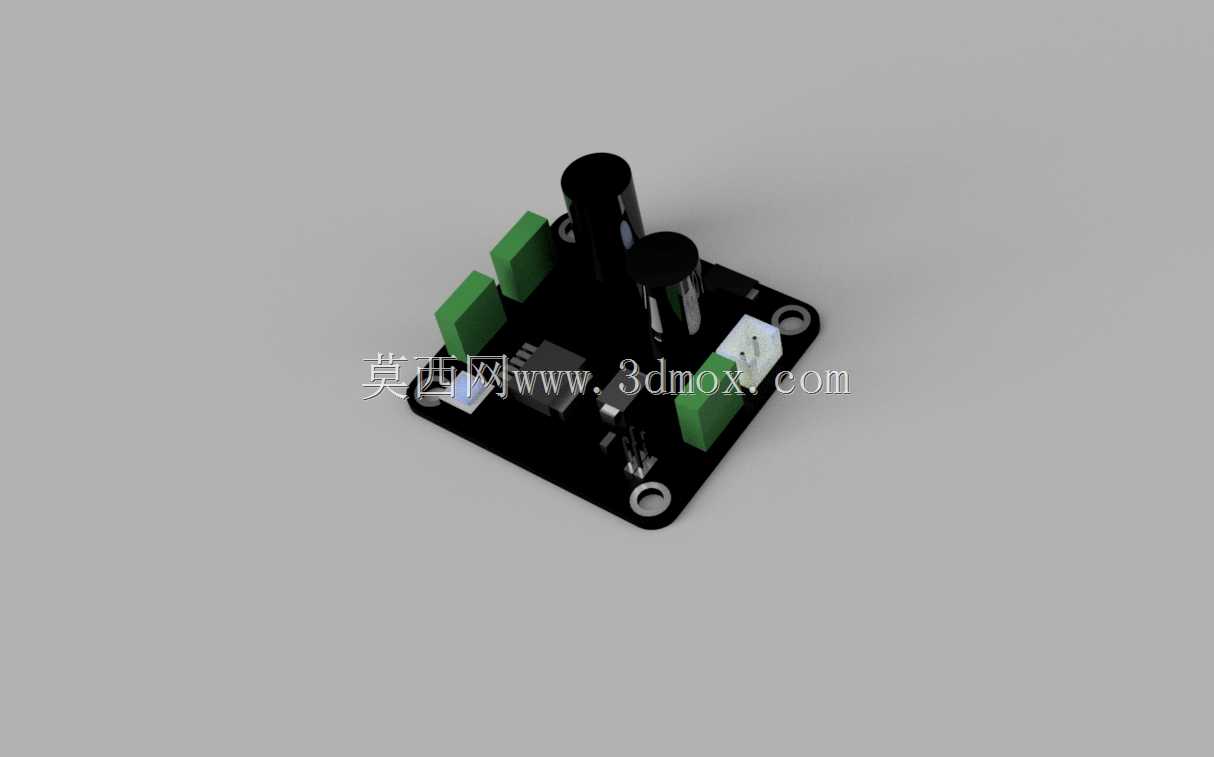

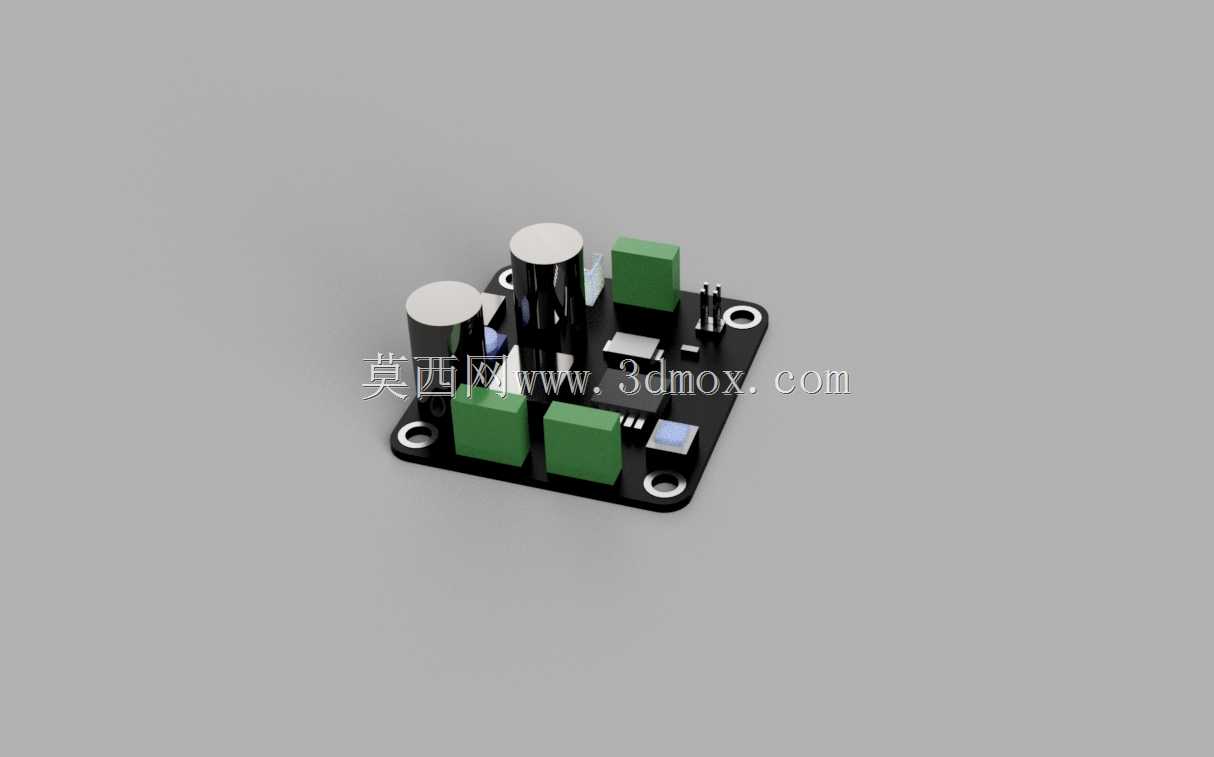

　　从结构设计角度看，模块整体采用方形PCB布局，四个角预留了标准直径的金属化安装孔，孔位间距适配常见的面包板周边安装位、小型设备外壳内部固定柱尺寸，安装时可直接使用M2规格螺丝固定，无需额外设计转接支架，安装边界清晰，不会和周边的接插件、主控板元件产生空间干涉。板上元件排布遵循电源电路的电流走向逻辑，输入端靠近板边一侧预留接线位置，两颗大容量铝电解电容垂直焊接在输入回路侧，用于滤除输入电压的低频纹波，三颗绿色方块状的滤波电容布置在稳压芯片周边，负责滤除高频开关噪声，核心稳压转换芯片布置在板卡中心位置，周边预留了足够的铺铜散热区域，长时间带载工作时可通过PCB铜箔传导热量，避免芯片过热触发过温保护。

　　实际使用中，这类模块常被用于小型机器人底盘供电、传感器阵列集中供电、桌面互动装置电源转换等场景，相比面包板上飞线搭建的稳压电路，集成模块的布线经过优化，电源回路的阻抗更低，输出电压的稳定性更好，不会出现因为接线松动导致的电压跳变问题，也能避免分立式元件排布不当带来的电磁干扰问题，对周边的模拟传感器、微弱信号采集电路的影响更小。建模时需要重点关注各个元件的实际高度差，铝电解电容的高度是整个模块的最高尺寸边界，在做设备内部结构布局时，需要预留足够的垂直空间，避免电容顶部和设备外壳、上层电路板发生碰撞；绿色方块电容的高度低于铝电解电容，周边可以布置高度较低的贴片元件；板卡边缘的接插件引脚伸出PCB底面的长度需要准确还原，在做安装槽设计时要预留对应的引脚避让空间，防止安装时引脚被顶弯造成虚焊或者短路。

　　从设计思路上看，该模块没有采用多余的外壳封装，全部元件裸露在外，一方面是为了降低模块本身的成本，另一方面也方便使用者在调试过程中直接测量各个节点的电压波形，快速排查供电故障，PCB板的边缘做了圆角处理，避免尖锐的板边划伤使用者或者划破周边的导线。板上的元件焊接位置都做了丝印标识，虽然三维模型中不需要还原丝印文字，但在建模时要保证各个元件的位置和实际产品一致，方便结构设计人员在做整体装配时准确核对干涉情况，尤其是安装孔的位置精度，直接决定了模块能否顺利固定在预设位置，建模时孔位的公差需要控制在0.1mm以内，和实际五金安装件的适配度才能满足工程使用要求。

　　在做整机结构设计时，这类电源模块通常会布置在靠近电源输入接口的位置，缩短输入大电流回路的走线长度，减少线路上的压降损耗，同时要尽量远离信号采集类的敏感电路，避免开关电源的纹波耦合到信号回路中影响测量精度。模块本身的重量较轻，固定时仅靠四个角的螺丝即可完全固定，不需要额外增加减震结构，即使在小型移动机器人这类存在小幅振动的应用场景中，也不会出现元件松动或者焊点脱落的问题。建模过程中还原各个元件的外形细节时，不需要还原元件内部的复杂结构，只需要准确还原外部轮廓、安装尺寸、高度边界即可，满足结构装配干涉检查的需求，同时控制模型的整体面数，方便在大型装配体中调用，不会造成软件运行卡顿。
